重载输送设备用工业皮带锁紧卡扣结构

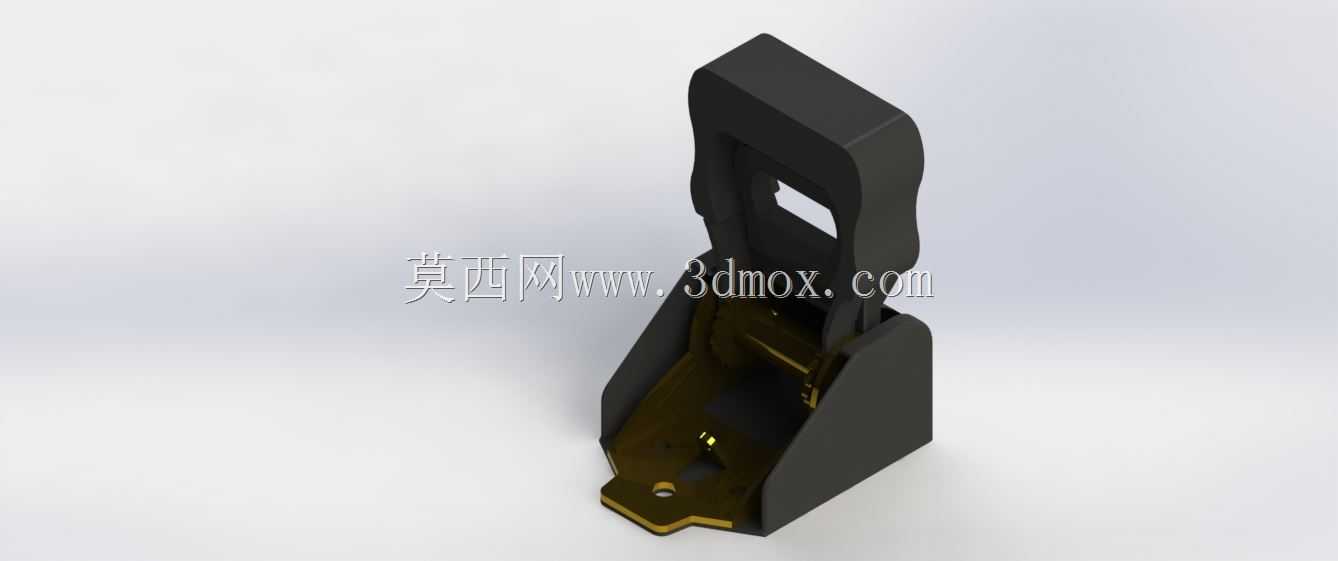

　　在矿山、港口、建材加工等重载物料输送场景中，输送皮带的接头连接强度直接决定整条输送线的连续运行可靠性，传统皮带硫化接头在现场抢修、短距离皮带改接作业中存在固化等待时间长、现场施工条件要求高的局限，这类重型工业皮带扣正是为快速完成高强度皮带接头锁紧而设计的机械连接构件。从实际使用场景来看，这类卡扣多用于张力等级较高的橡胶输送皮带连接，可适配厚度在8-18mm区间的多层织物芯或钢丝芯皮带，安装时无需大型热硫化设备，仅需配合专用敲击工具即可完成现场装配，单扣的抗剪切强度可达到皮带本身拉伸强度的90%以上，能承受大粒径矿石、散装水泥、煤炭等高密度物料输送过程中的持续张拉力与冲击载荷。结构设计上，该卡扣采用分体式咬合锁紧思路，

　　下部基座带有穿刺式定位爪，安装时爪齿穿透皮带表层嵌入带芯层，避免皮带受拉时卡扣与带体发生相对滑移，上部压合臂采用带弧度的楔形锁紧面，当皮带受张紧力牵拉时，楔形面会产生自锁效应，拉力越大锁紧咬合的力度越强，不会出现松脱跳扣的问题。基座底部预留的沉头安装孔可配合配套螺栓将相邻卡扣单元串联成整排接头，安装孔的沉头深度经过匹配设计，螺栓锁紧后头部完全沉入基座平面内，不会在皮带运行过程中刮蹭输送机托辊、清扫器等配套部件，减少运行过程中的异常磨损。从安装边界来看，单组卡扣的横向宽度适配常规150-200mm间距的接头排布要求，扣体整体高度控制在35mm以内，安装后不会超出皮带接头区域的厚度冗余空间，适配多数带式输送机的滚筒包胶间隙、

　　清扫器通过间隙要求，不会出现接头过厚导致的皮带跳动、清扫器刮除失效等问题。扣体的弯折部位做了大圆角过渡处理，避免应力集中导致的扣体疲劳断裂，咬合齿的端部做了钝化处理，安装时不会过度切断皮带带芯纤维，能最大程度保留接头位置的皮带本身强度，在长期交变张紧载荷作用下，齿部不会出现割裂带体导致的接头失效问题。
