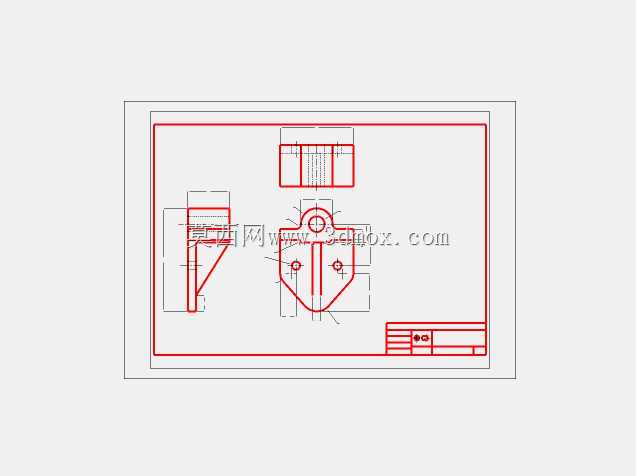

传感器安装固定支架二维工程设计图

　　在工业检测、自动化产线的传感单元布设场景中，这类支架是承担传感器定位、载荷承载与安装适配的核心结构件，直接决定传感检测的位置精度与长期运行稳定性。从结构设计逻辑来看，该支架采用多安装面的组合式构型，主体承力部分设置带定位孔的安装基准面，两个对称分布的紧固孔可适配标准螺栓锁紧，能在振动工况下避免传感器出现位置偏移，保障检测信号的采集稳定性。上部的圆弧适配结构专门针对圆柱类外形的传感器做了贴合设计，可减少传感器安装后的应力集中，避免长期受载出现壳体破损的问题。侧部延伸的三角加强筋结构，在不额外增加整体壁厚的前提下大幅提升了支架的抗弯抗扭刚度，当传感器附带外接管线或存在侧向载荷时，加强筋可有效抵消倾覆力矩，防止支架根部出现断裂变形。

　　下部延伸的平板安装边预留了多组安装孔位，可适配不同规格的安装基座，不管是固定在型材机架、设备外壁还是专用安装平台上，都能通过调整孔位匹配安装间距，无需额外做二次打孔加工。从安装边界来看，该支架的整体外轮廓尺寸紧凑，不会占用过多设备布设空间，各安装孔的位置公差、配合面的平面度都经过严谨校核，安装时可直接通过基准面定位，无需反复调整位置就能保证传感器的检测角度与预设位置一致。在实际应用中，这类支架可适配光电类、接近类等多种外形的传感器，在物料检测、位置限位、转速采集等工位都能使用，结构上没有冗余设计，所有构型都服务于安装固定与载荷承载的核心需求，加工时可采用板材冲压或铣削成型，工艺性较好，适合批量加工应用。设计过程中充分考虑了不同安装场景的适配性，各转角处都做了圆角过渡，既减少了加工时的应力集中，也能避免安装过程中锐边划伤操作人员或传感器线缆。
