风机传动连接组件结构设计方案

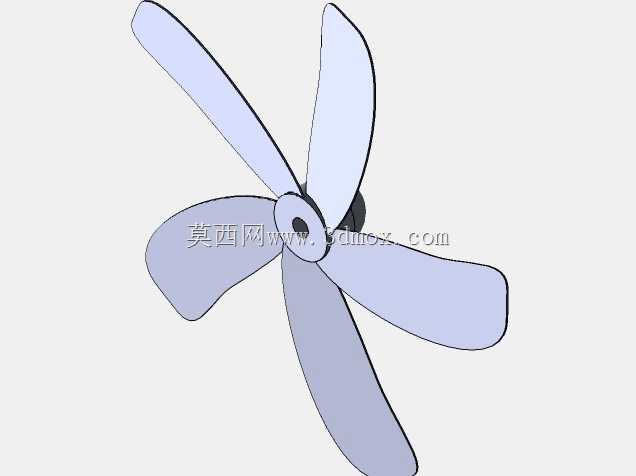

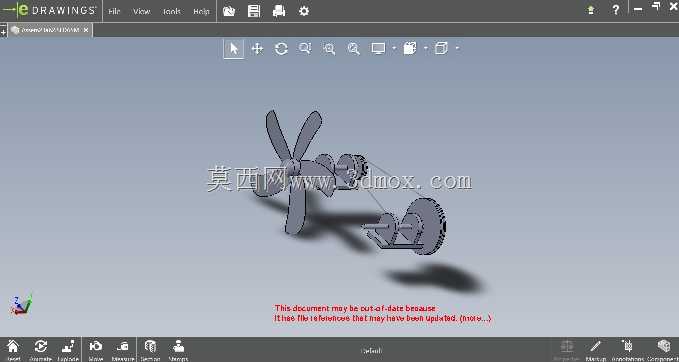

　　这套结构主要面向小型风冷散热单元的动力传递场景，常见于工业控制柜散热、小型设备风冷模块、车载辅助散热单元等需要稳定气流输出的工况，核心作用是将动力源的旋转扭矩平稳传递至风轮，同时保证整体结构的安装同轴度与运行稳定性。从结构组成来看，整套组件包含风轮安装位、传动齿轮组、牵引连接轴以及安装底座四个核心部分，设计时优先考虑了传动链路的同轴度约束，齿轮啮合位置预留了合理的侧隙，避免运行过程中因热胀冷缩出现卡滞问题。风轮部分采用五叶式结构布局，叶片曲面经过扭角优化，在相同转速下能获得更大的风量输出，同时降低叶片旋转过程中的紊流噪音，风轮与输出轴的连接采用扁位定位方式，既可以传递足够的扭矩，也能方便后期维护时的快速拆装。

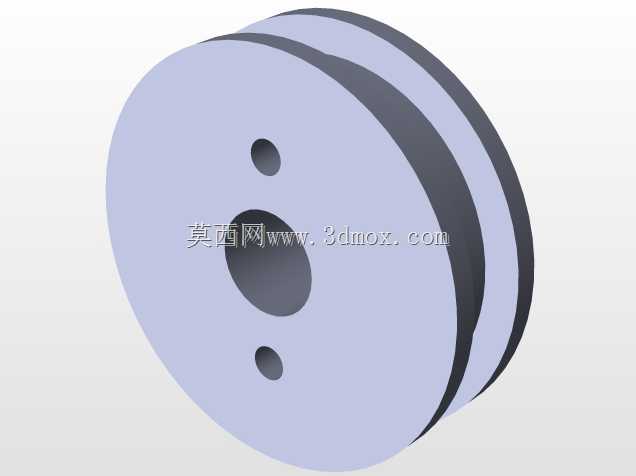

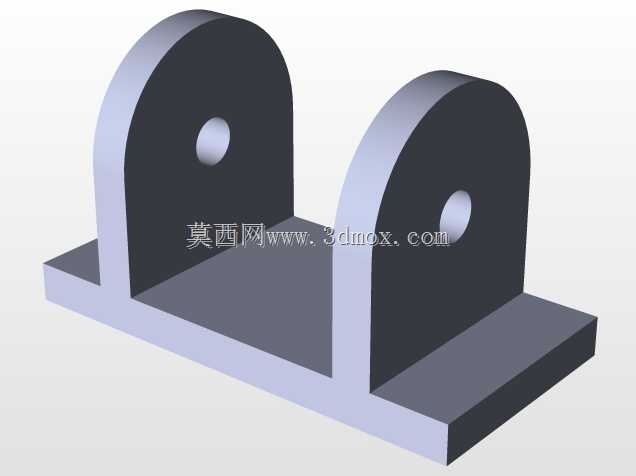

　　传动链路采用两级齿轮减速布局，输入轴端可以适配常规小型动力输出端，通过齿轮副的速比匹配，将输入转速调整至风轮工作的合理区间，避免风轮转速过高导致的动平衡超标问题，齿轮的安装轴孔均设计有衬套安装位，可根据实际工况选配铜基含油衬套或者滚动轴承，适配不同转速、不同连续运行时长的使用需求。底座部分的安装孔位采用长圆孔与圆孔组合的布局，长圆孔可以补偿安装过程中的位置偏差，降低对安装面加工精度的要求，底座与各支撑轴的连接位置设计有加强筋结构，在不增加整体壁厚的前提下提升支撑刚度，避免高速运行时出现结构共振。牵引轴的作用是实现动力输入端与齿轮组的柔性连接，轴端设计有卡簧槽用于轴向定位，轴身的同轴度公差控制在合理范围内，

　　保证动力传递过程中不会出现额外的径向跳动。整套结构的安装边界充分考虑了小型设备内部的紧凑空间需求，各部件之间预留了足够的装配间隙，不会出现运动干涉问题，同时整体结构的拆解顺序符合常规设备维护的操作逻辑，不需要特殊工装即可完成拆装作业。在实际选型适配时，可根据具体的风量需求调整风轮的直径参数，根据动力源的输出特性调整齿轮副的速比，底座的安装孔位也可以根据实际安装面的布局做适应性调整，具备较强的场景适配性。
