ASME B16.5 Class150带颈对焊法兰结构

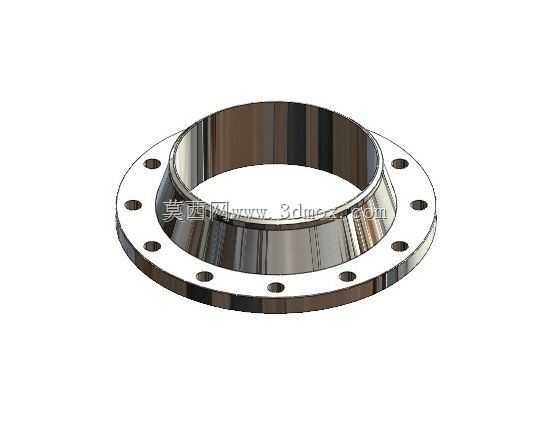

　　在炼油、化工、长输管线等承压管路系统的现场施工与预制设计环节，带颈对焊法兰的选型匹配直接决定整条管线的密封可靠性与长期运行寿命，Class150压力等级的ASME B16.5法兰作为中低压管路最常用的连接元件，其结构设计的合理性直接影响现场安装效率与后期运维成本。这类带颈对焊法兰区别于平焊法兰的核心特征，是法兰盘根部延伸出的锥形过渡颈段，该结构并非简单的造型延伸，而是通过颈段的平缓锥度实现法兰盘与对接管道之间的刚度平滑过渡，避免管路运行过程中因温度交变、压力波动产生的应力集中在焊缝位置，这也是对焊法兰能适用于温度波动频繁、介质存在轻微振动工况的核心原因。从实际安装边界来看，Class150等级的该款法兰，密封面采用突面结构，

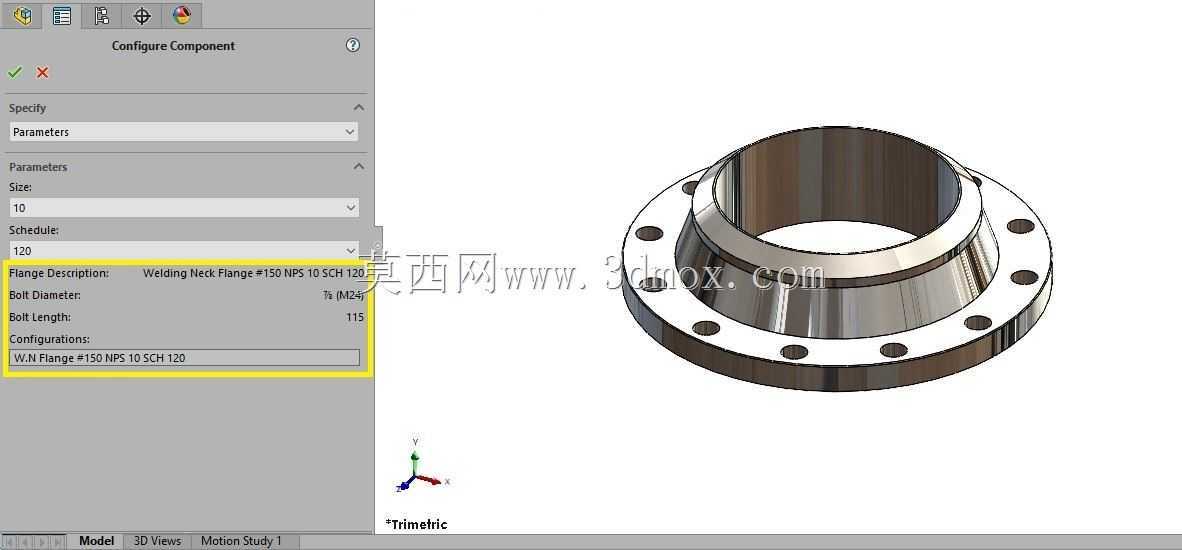

　　法兰盘上的螺栓孔沿圆周均布，孔位的位置度公差严格遵循ASME B16.5标准要求，现场配对安装时无需额外配钻，只要匹配对应压力等级、相同公称通径的配对法兰与标准紧固件，即可实现精准对接。法兰颈的内径与对接管道的外径完全匹配，现场焊接时采用对接焊缝形式，焊缝可以进行射线探伤检测，相比平焊法兰的角接焊缝，焊接质量更容易管控，能满足承压管路的无损检测要求。在管路系统的实际运行中，法兰的核心功能是实现管段与管段、管段与阀门、管段与动设备接口之间的可拆卸连接，既要保证连接位置的密封性能，避免介质泄漏，又要在管路需要检修、更换元件时可以快速拆解。设计这类法兰的三维模型时，首先要严格遵循标准给定的尺寸链约束，从法兰盘外径、螺栓孔中心圆直径、螺栓孔直径、密封面凸台高度与直径，到颈段长度、颈端壁厚、法兰盘厚度，每一个尺寸都要匹配标准公差要求，不能随意更改关键配合尺寸，否则会出现现场无法配对安装的问题。其次要考虑实际焊接施工的工艺需求，颈端的坡口角度、钝边厚度都要符合现场常用的焊接工艺规范，避免模型导入施工预制环节后，还需要二次修改坡口结构。另外，在配置化建模过程中，要将不同公称通径对应的尺寸参数做关联约束，通过配置发布器可以快速切换不同通径的法兰规格，在做整套管路的装配设计时，不需要重复建模，只需要切换对应配置即可快速调用，大幅提升管路装配的设计效率。很多刚接触管路设计的工程师容易忽略法兰颈段的锥度过渡设计，直接做成等直径的直颈结构，看似尺寸符合标准，

　　实际在管路承受弯曲载荷时，直颈与法兰盘连接的直角位置会产生极大的应力集中，长期运行很容易在该位置出现疲劳裂纹，引发介质泄漏事故。而标准中规定的锥度过渡，就是通过截面的平缓变化，将管路传递过来的弯曲应力、轴向应力均匀分散到法兰盘整个截面，避免局部应力超标。在炼油装置的常减压蒸馏单元、成品油长输管线的站场接口、化工装置的循环水系统中，这类Class150等级的带颈对焊法兰应用量极大，因为这类系统的设计压力大多在2.0MPa以内，设计温度不超过425℃，刚好匹配该压力等级法兰的适用范围。现场安装时，法兰密封面之间要缠绕对应压力等级的金属缠绕垫片，螺栓紧固时要遵循对角分次紧固的工艺要求，保证垫片受力均匀，避免因垫片压偏导致的密封失效。

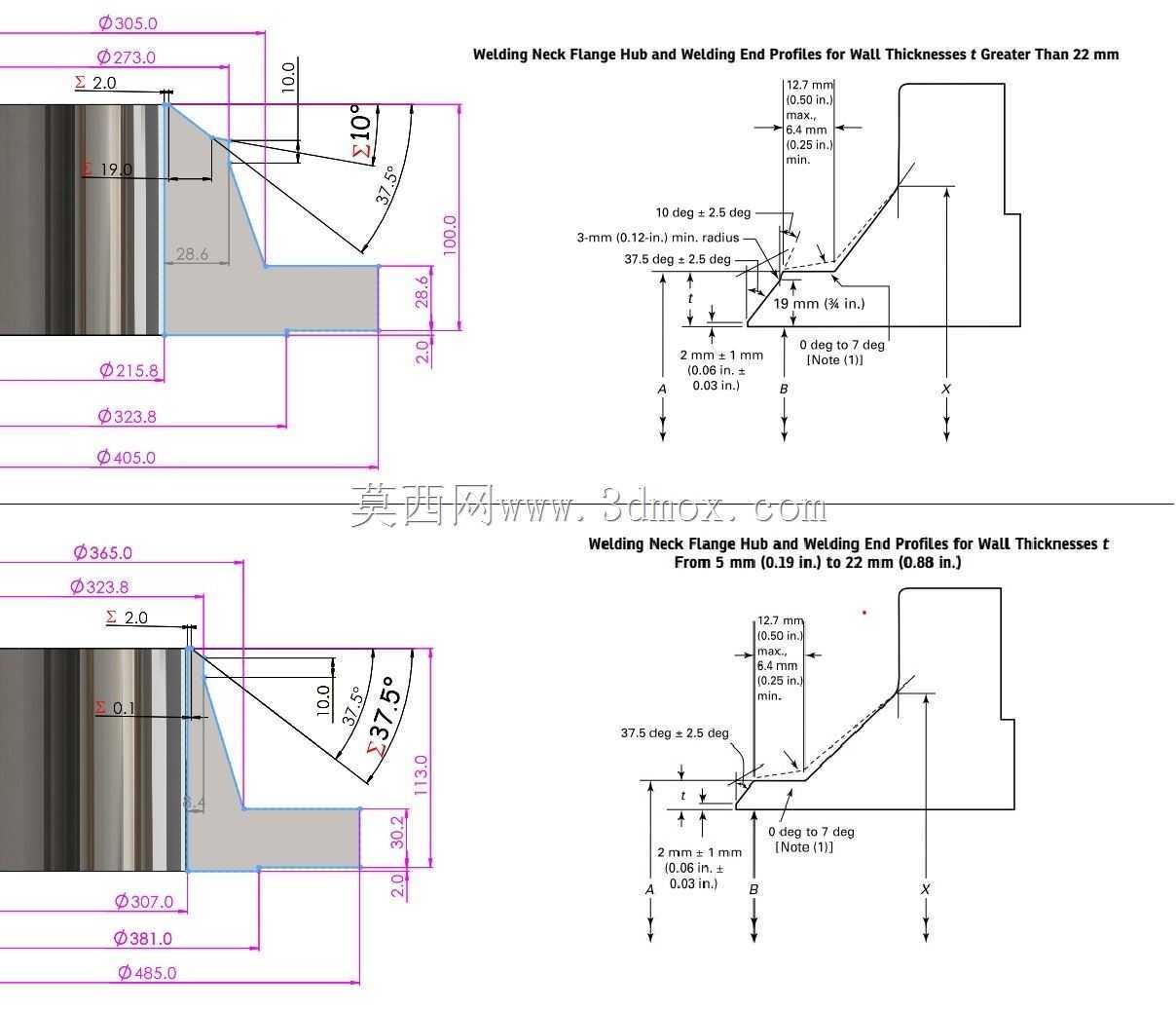

　　做三维建模时，还要注意法兰密封面的表面粗糙度要求，突面密封面的粗糙度要达到Ra3.2-6.3μm，模型中虽然不需要直接体现粗糙度参数，但在生成工程图时必须标注该技术要求，指导车间的加工生产。另外，法兰所有的锐边都要做倒钝处理，避免加工、安装过程中划伤施工人员，也避免锐边位置产生应力集中。很多工程师在建模时容易忽略螺栓孔的倒角，实际加工中螺栓孔两端都会做0.5-1mm的倒角，不仅能去除钻孔产生的毛刺，也能让螺栓穿入时更加顺畅，不会被孔边的毛刺卡滞。在整套管路的装配设计中，调用这类标准化的法兰模型时，还要注意配对法兰的密封面形式匹配，突面法兰只能和突面法兰配对，不能与凹凸面、榫槽面法兰混装，否则会出现密封面无法贴合的问题。同时，法兰的颈端壁厚要和对接管道的壁厚保持一致，如果管道壁厚与法兰颈端壁厚差超过3mm，要在管道端做削薄处理，避免焊接时出现错边，影响焊接质量。
