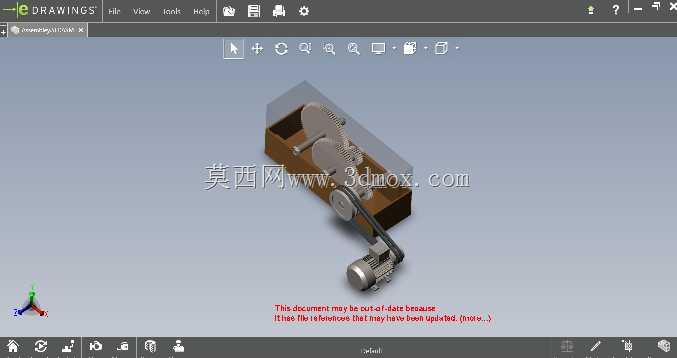

G15齿轮减速传动机构三维结构

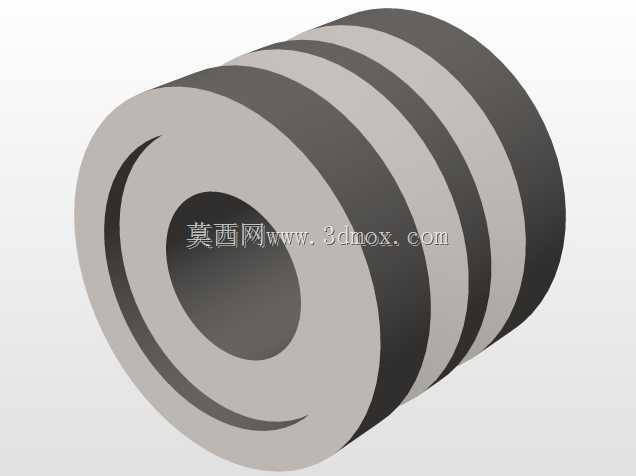

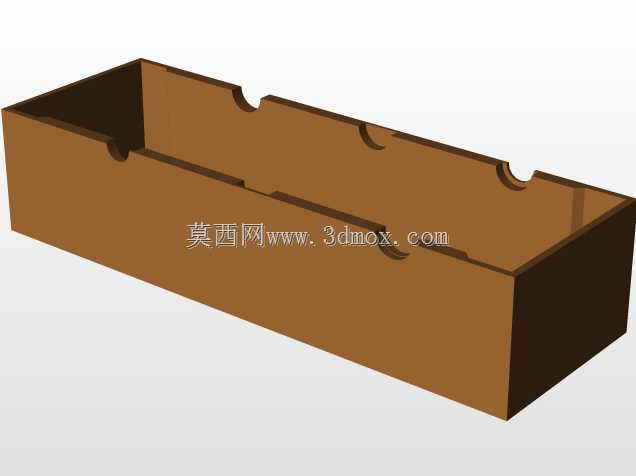

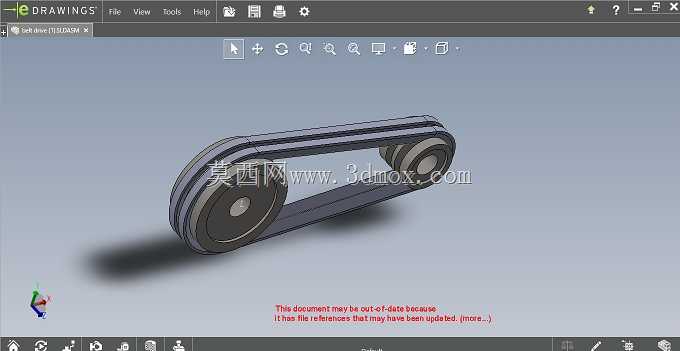

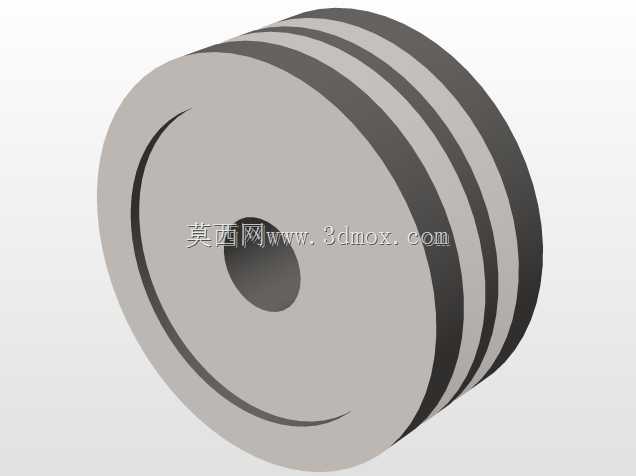

　　这款G15减速传动结构，主要适配小功率动力输入场景下的转速匹配与扭矩放大需求，常见于小型输送线、轻工自动化辅机、实验室小型试验设备的动力端，用来解决原动机输出转速过高、输出扭矩不足以带动负载的匹配问题。从结构布局来看，该减速单元采用齿轮啮合传动形式，输入侧通过带轮衔接动力源，带传动的设置可以在启动瞬间缓冲冲击，避免硬连接带来的齿轮打齿风险，同时也能在过载时通过带的打滑保护后端齿轮结构与动力单元。箱体采用剖分式安装基座，既可以保证齿轮啮合腔的封闭性，减少润滑脂的泄漏与外界粉尘侵入，也预留了足够的安装定位面，能直接通过螺栓固定在设备的安装基板上，不需要额外设计转接支架。设计过程中优先考虑了传动比的匹配精度，各级齿轮的模数、

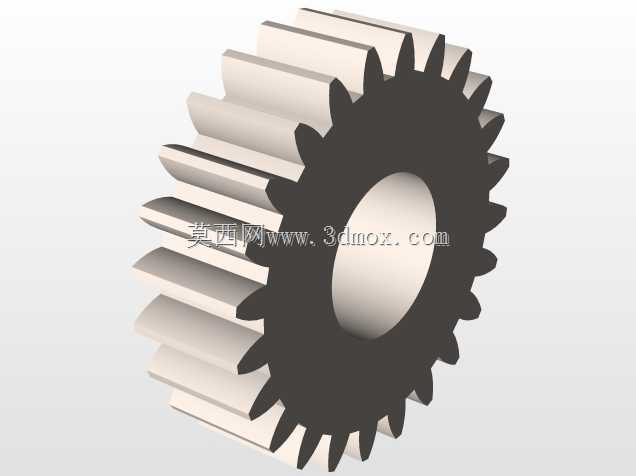

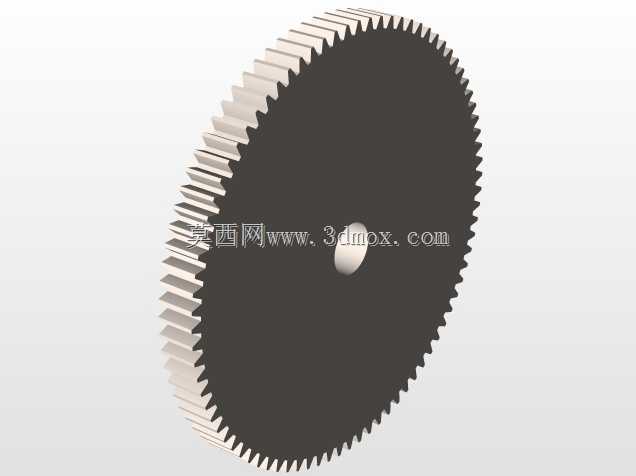

　　齿数经过匹配计算，保证输出转速落在常用负载的工作转速区间内，齿轮啮合侧隙控制在合理范围，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现运转卡滞、齿面异常磨损的问题。输入轴与输出轴的轴伸端都预留了标准的轴径与键槽尺寸，能适配常规的联轴器、带轮、链轮等传动连接件，安装时不需要额外对轴端进行二次加工。从安装边界来看，整体结构的外形轮廓紧凑，箱体底部的安装孔位按照等间距排布，中心距尺寸符合常规小型设备的安装空间预留标准，输出轴的中心高与常见配套负载的输入轴中心高匹配，安装时不需要额外调整垫高。齿轮部分采用直齿圆柱齿轮形式，加工难度低，装配时的对位要求相对简单，后期维护更换配件的成本更低，齿面的啮合区域经过结构校核，

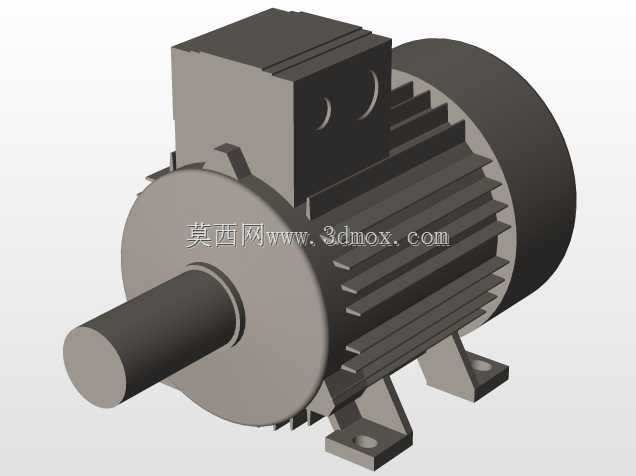

　　保证全齿宽参与啮合，避免局部应力集中导致的齿面过早失效。箱体内部预留了润滑脂存储腔，运转过程中齿轮带起的润滑脂可以持续覆盖啮合齿面，不需要额外配置复杂的油路润滑系统，适配长期免维护的使用场景。输入端的电机安装位采用侧置布局，能有效缩减整体结构的轴向安装尺寸，在安装空间局促的小型设备上也能顺利布置，不会和周边的其他结构件产生干涉。
