车辆独立悬架结构三维设计方案

项目分类:汽车 发布时间:2022-02-22 ID:556891
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案

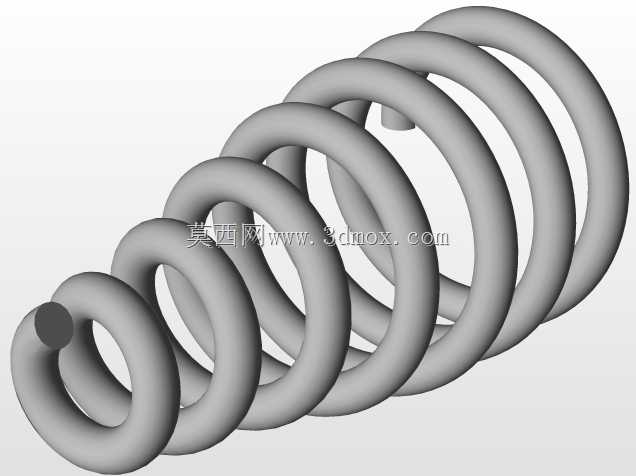

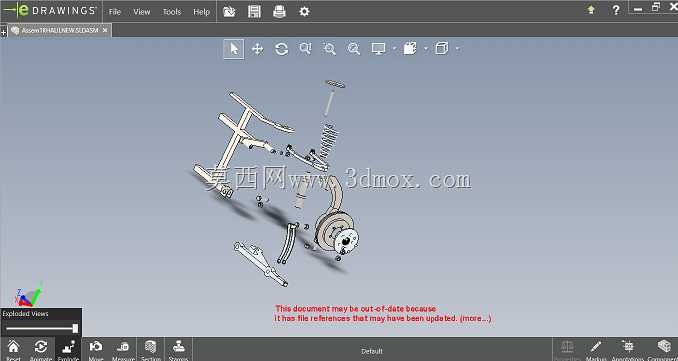

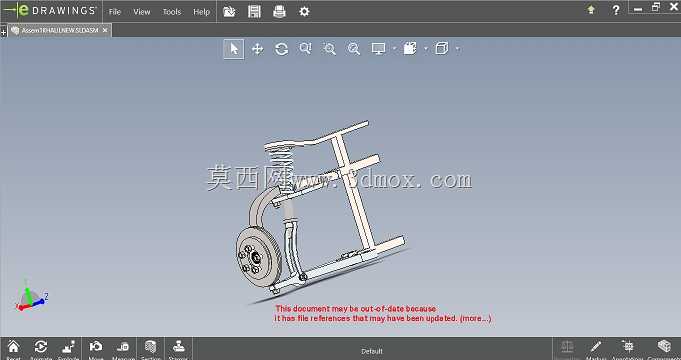

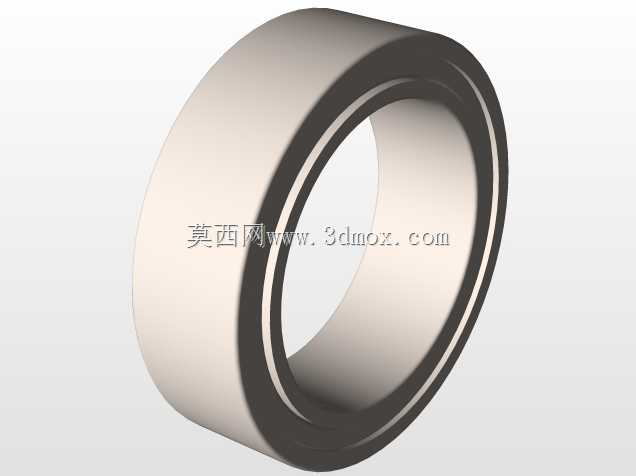

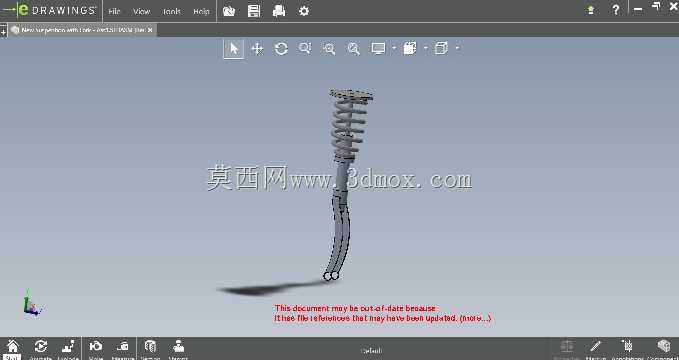

  这套悬架结构主要面向乘用车辆非承载式底盘的前轮配套场景,日常行驶过程中,整套机构需要承担车轮与车架之间的力传递任务,同时过滤路面颠簸带来的冲击,避免刚性冲击直接传递到车身,影响驾乘舒适性与底盘零部件寿命。从结构布局来看,该悬架采用不等长双横臂搭配螺旋弹簧的组合形式,转向节通过上下球铰分别连接上下控制臂,控制臂的铰接点预留了衬套安装位,可在装配时根据整车调校需求匹配不同刚度的橡胶衬套,兼顾行驶过程中的横向刚度与纵向缓冲能力。减震器采用筒式结构,与螺旋弹簧同轴布置,上端通过安装座固定在车架减震塔位置,下端连接转向节的减震支耳,这种布置方式能最大化利用轮拱内部空间,减少对发动机舱布局的侵占。设计过程中,控制臂的铰接点坐标经过反复校核,

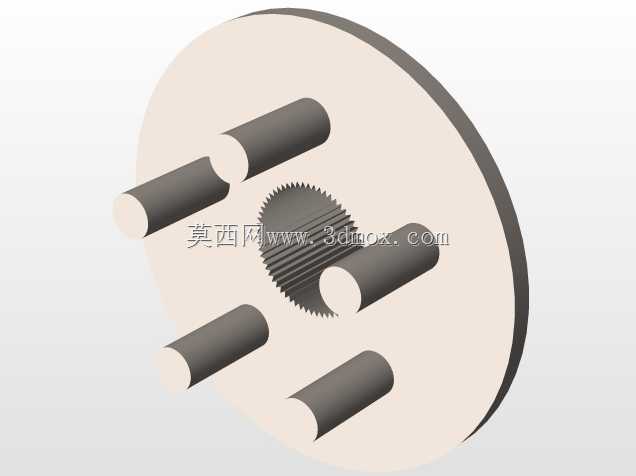

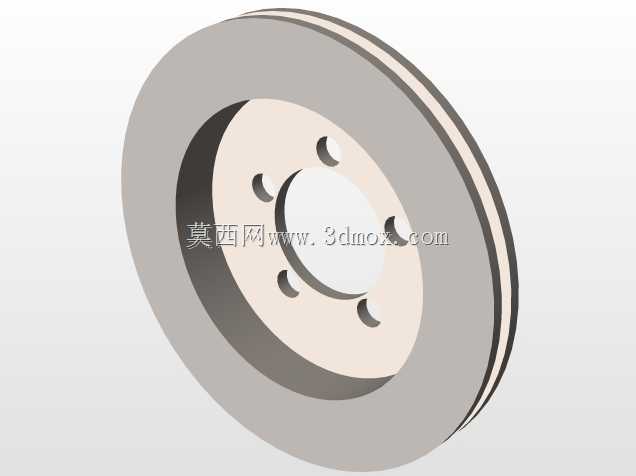

  确保车轮上下跳动时,轮距变化量、前束角变化量都控制在合理区间,避免轮胎出现异常磨损,同时保证转向过程中车轮的定位参数稳定,减少转向不足或过度转向的概率。安装边界方面,整套结构的横向安装宽度适配常规15-17寸轮毂的轮距需求,上下控制臂的铰接孔位间距符合多数紧凑型乘用车的车架纵梁安装孔距,不需要对车架进行大规模改制就能完成适配。制动盘安装位采用标准五孔螺栓布局,可匹配同规格的常规制动分泵与轮毂单元,转向拉杆的连接点位置预留了调节余量,装配完成后可通过调整拉杆长度完成前束参数的校准。日常使用场景下,这套悬架能应对铺装路面的常规颠簸,也能承受非铺装路面的较大冲击,螺旋弹簧的刚度匹配兼顾了空载与满载状态下的车身高度,

  避免满载时悬架过度压缩导致缓冲块频繁撞击,同时减震器的阻尼特性匹配弹簧刚度,在压缩与回弹行程中都能提供合适的阻尼力,抑制弹簧多余的往复跳动,保证车轮始终贴合路面,提升行驶抓地力与操控稳定性。结构上所有受力部件都做了应力分散设计,控制臂的弯折处采用圆弧过渡,避免应力集中导致的部件疲劳断裂,铰接点的衬套安装位设计了防尘罩卡槽,可配套橡胶防尘罩阻挡泥沙进入铰接位置,延长衬套与球头的使用寿命。
