手钻适配项圈式限位紧固工装结构

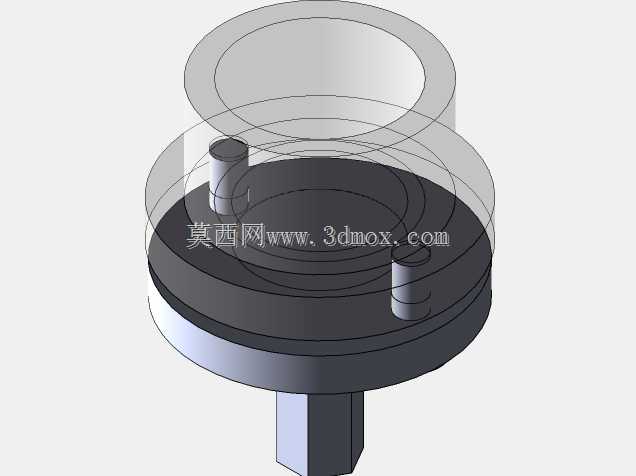

　　在日常五金加工、现场装配及小型构件改装作业中，手持电钻的进给深度控制一直是容易被忽略却影响作业质量的环节，尤其是在薄件钻孔、沉头孔加工、已装配构件的补钻作业场景里，单纯依靠操作人员手感控制钻深，很容易出现钻穿工件、孔深超差、碰伤背面构件的问题，这款适配手钻的项圈式限位紧固结构，正是针对这类现场作业痛点设计的辅助工装。从结构设计逻辑来看，整个组件采用同轴嵌套的项圈式布局，底部设置与手钻输出端适配的连接柄，可直接装夹在手钻的钻夹头位置，无需额外改装钻具本体，拆装过程和普通钻头装夹一致，不会增加现场作业的准备时间。中间的承载基座上设置了两根对称布置的定位销，用于和上部的限位项圈形成滑动配合，上部的环形项圈可沿着定位销的轴向做滑动调整，

　　作业时项圈端面抵靠在工件表面，当钻头进给达到预设深度后，项圈会通过结构限位阻止钻体继续进给，从机械结构层面避免钻深超差的问题。设计时特意将限位项圈设置为透明可视的环形结构，作业过程中操作人员可以直接透过项圈观察钻头的对位情况，不会因为加装工装遮挡钻孔定位标记，减少对位偏差的概率。两根定位销的配合间隙控制在0.02mm以内，既保证项圈滑动顺畅无卡滞，又能避免项圈出现径向晃动，保证限位深度的一致性，不会因为工装间隙导致孔深出现较大误差。从安装边界来看，底部连接柄采用通用的6mm直柄结构，适配市面上绝大多数常规手持电钻、充电手钻的钻夹头装夹范围，上部限位项圈的外径设置为65mm，作业时和工件的接触面积足够大，

　　在不平整的工件表面作业时也能保持稳定抵靠，不会出现局部打滑歪斜的情况。项圈的滑动行程覆盖了常规手工作业0-30mm的常用钻深范围，可满足薄金属板钻孔、塑料件沉孔、木材预钻孔等多数日常作业的深度控制需求，不需要额外搭配垫块或者反复测量孔深。结构上没有设置复杂的调节锁止机构，依靠滑动配合的阻尼即可保持调整好的限位位置，作业前只需要将钻头伸出长度调整到需要的钻孔深度，推动项圈端面和钻头尖端齐平即可完成设置，不需要复杂的刻度校准，对现场作业人员的操作门槛极低。基座部分采用实心结构设计，保证和钻夹头连接的刚性，作业过程中不会因为进给压力出现结构变形，长期使用也不会出现限位精度下降的问题。对称布置的定位销除了承担导向功能外，还能对项圈起到周向防转作用，钻孔过程中项圈和工件接触后不会随钻体转动，不会刮花工件表面，也不会因为摩擦阻力增加操作人员的握持负担。
