表面涂衬工序用U型零件固定擦洗巢

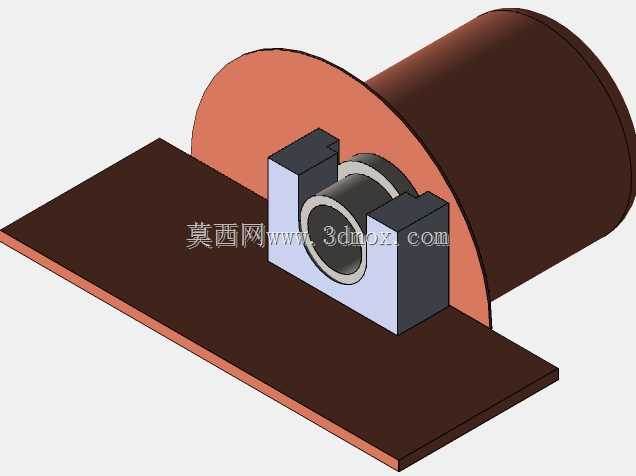

　　在传感器类精密小零件的表面涂衬加工工序中，这类U型结构的擦洗巢是工位上十分常用的简易定位工装，很多一线加工班组都会根据手头零件的外形自制适配的同类型结构，用来解决涂衬过程中零件晃动、涂层面不均匀的问题。不同于复杂的气动或液压夹持工装，这个巢体采用整体式的U型开口结构，没有额外的活动夹紧部件，零件可以直接从开口侧滑入巢内，依靠巢体内侧的弧形贴合面与两侧竖直挡边实现径向与轴向的限位，不需要额外的锁紧操作，取放零件的动作可以在一秒内完成，非常适配小零件批量涂衬时的快节奏作业需求。从结构设计来看，巢体的外侧采用规整的直角方块结构，底部为完全平面，可以直接平稳放置在工作台的防滑垫上，不需要额外的安装固定，工位调整时可以随手挪动位置，

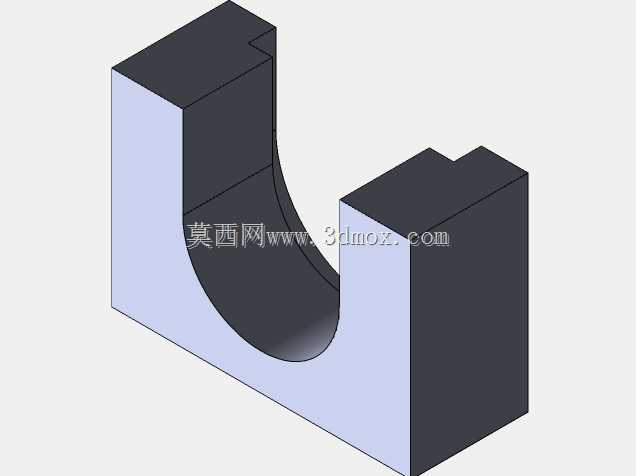

　　适配不同作业人员的操作习惯。内侧的弧形曲面是整个结构的核心功能面，曲面的弧度与待加工零件的外圆弧度完全匹配，零件放入后，弧形面可以承托零件超过二分之一的外周面，避免涂衬过程中零件滚动偏移，同时两侧的竖直挡边高出弧形面的最低点，能够挡住涂衬过程中滴落的多余涂覆材料，避免材料流到工作台面造成污染，也减少涂液的浪费。巢体顶部两端的凸台结构做了小尺寸的让位缺口，这个细节设计是为了避让零件两端伸出的接线端或者结构凸缘，避免零件放入时被凸台顶住无法落位，保证零件可以完全贴合到弧形承托面上，涂衬作业时操作人员可以手持涂覆工具沿着零件外露的表面均匀涂抹，巢体的挡边可以挡住手指不会直接碰到未固化的涂层面，也能避免涂覆过程中零件被工具带倒。

　　这类简易工装的尺寸通常根据常用加工零件的直径做适配，一般巢体的整体宽度不会超过150毫米，高度控制在100毫米以内，不会占用过多的工位空间，开口的宽度略大于零件直径1到2毫米，既保证零件可以顺畅滑入，又不会因为间隙过大导致零件晃动。在实际使用中，这类巢体除了用于涂衬工序，也可以临时作为零件清洗时的承载巢，将零件放入巢内后可以直接用清洗液冲洗，巢体的开口结构可以让清洗液快速流出，不会在巢内积留液体，相比封闭的盒式工装，沥干速度更快，适合短工序间的临时周转承载。很多加工现场的同类型工装会采用尼龙或者电木材料加工，避免刮伤零件的已加工表面，这个结构的三维模型可以直接作为同类型工装设计的基础模板，设计人员只需要修改内侧弧形面的半径、挡边高度以及开口宽度，就可以快速适配不同直径的圆柱类小零件的涂衬、擦洗工序需求，不需要从零开始搭建结构，能够大幅缩短简易工装的设计周期。
