透明软管卡扣式安装固定夹板结构

　　在流体管路排布、小型实验设备气液管路搭建、检测设备采样管路布设的场景中，软管的走线固定一直是容易被忽略却直接影响设备整洁度与管路稳定性的细节，这款卡扣式软管固定夹板正是针对这类小直径透明软管的固定需求设计的结构件。从实际使用场景来看，这类固定件常应用在传感器采样管路、小型气动控制回路、实验室分析仪器的流体通路中，这类场景里的软管多为小直径透明PU或者PVC材质，既要保证固定后管路不出现移位、弯折导致的通径变化，又要满足后期维护时快速拆装调整管路走向的需求，传统的扎带固定不仅拆装麻烦，还容易因为捆扎力度过大挤压软管造成通流受阻，而管夹类零件往往需要额外的螺丝固定，在密集排布的管路区域安装操作空间受限。

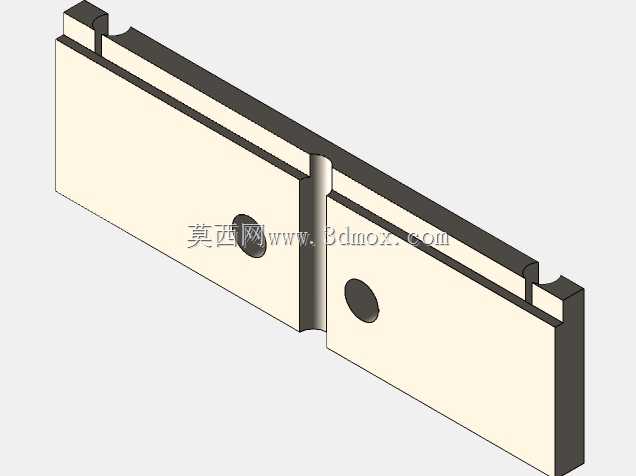

　　这款固定夹板采用分体式卡扣卡合的设计思路，两块板体通过中间的半圆槽对合形成完整的软管夹持腔，板体边缘设置的卡接凸台与卡槽可以在对合后实现自锁，不需要额外的紧固件就能完成两块板的拼接固定，板体上预留的两个安装孔可以通过螺丝将整个夹板固定在设备的安装基板或者型材面上，安装边界可以适配常见的30系列、40系列铝型材的安装孔距，板体整体厚度控制在5mm左右，不会在密集管路区域占用过多的排布空间。设计时特意将夹持槽的边缘做了圆角过渡处理，避免硬接触的锐边在长期使用中磨损软管外壁，同时夹持腔的直径公差控制在软管外径的负公差区间，保证卡合后软管不会因为设备运行的振动出现轴向窜动，又不会因为夹持力过大导致软管变形堵管。

　　板体两端的卡接结构做了导向斜面设计，安装时只需要将软管放置在其中一块板的半圆槽内，对准另一块板按压就能完成卡合，拆卸时只需要用平口工具撬动两端的卡接缝隙就能分开板体调整软管位置，不需要剪断扎带或者拆卸固定螺丝，在需要频繁调整管路走向的调试阶段能大幅提升装配效率。从安装适配性来看，板体上的安装孔采用沉头设计，固定螺丝的头部可以完全沉入板体表面，不会突出板体干涉相邻的管路排布，板体的外形做了切边处理，在多块夹板并排密集安装时可以紧密贴合，最大化利用设备内部的安装空间，不会出现相邻零件干涉的问题。
