三片式内螺纹手动球阀结构设计

　　在化工流体输送、市政给排水、中小型液压站、食品级物料输送管路的现场施工与设备配套中，这类三片式内螺纹手动球阀是管路通断控制的核心基础元件，区别于法兰连接的大口径高压球阀，内螺纹连接的结构形式更适配DN15到DN50区间的中小管径管路，安装时无需额外配对法兰与密封垫片，仅需在管端加工匹配的管螺纹，缠绕生料带或加装金属密封垫即可完成对接，安装效率比法兰式结构提升40%以上，非常适合设备内部集成、车间分支管路、小型工艺管线的快速布设场景。

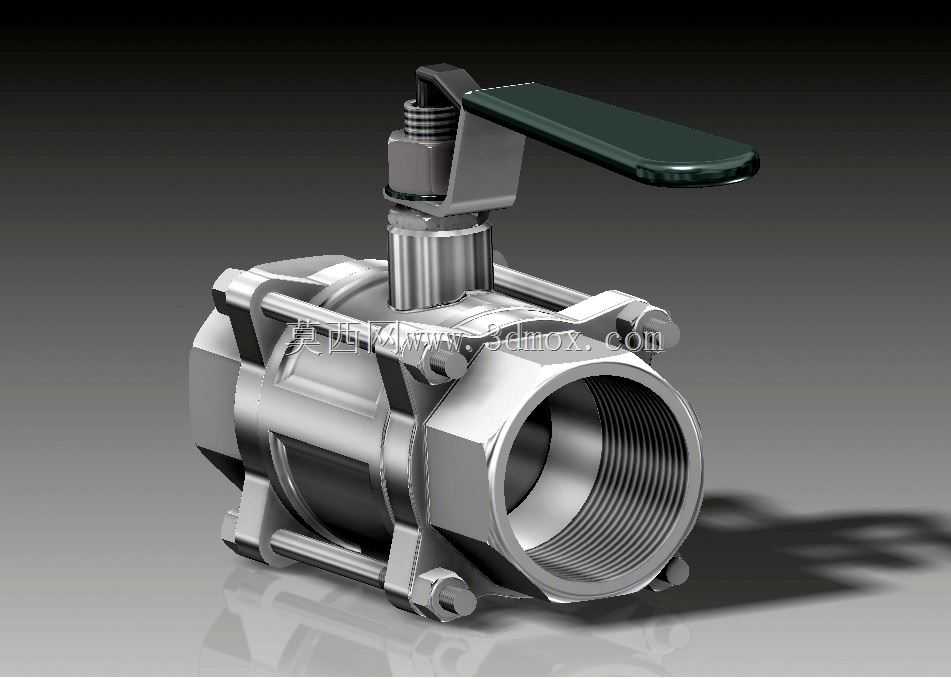

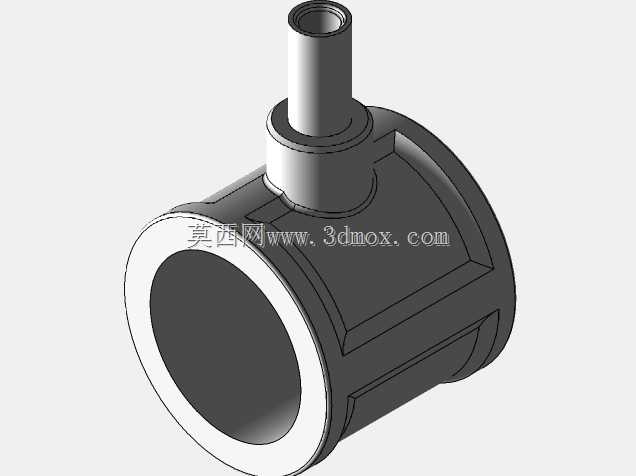

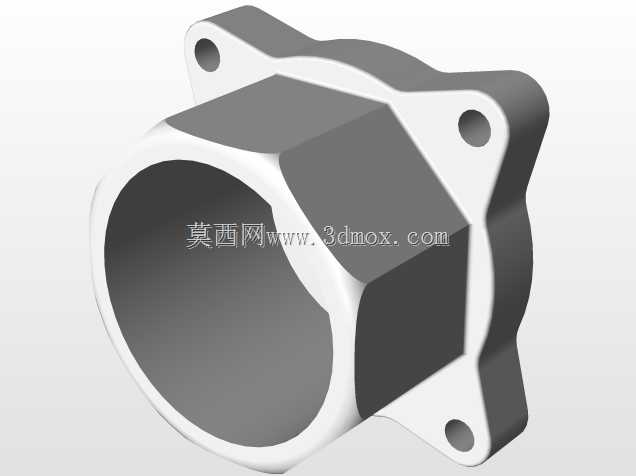

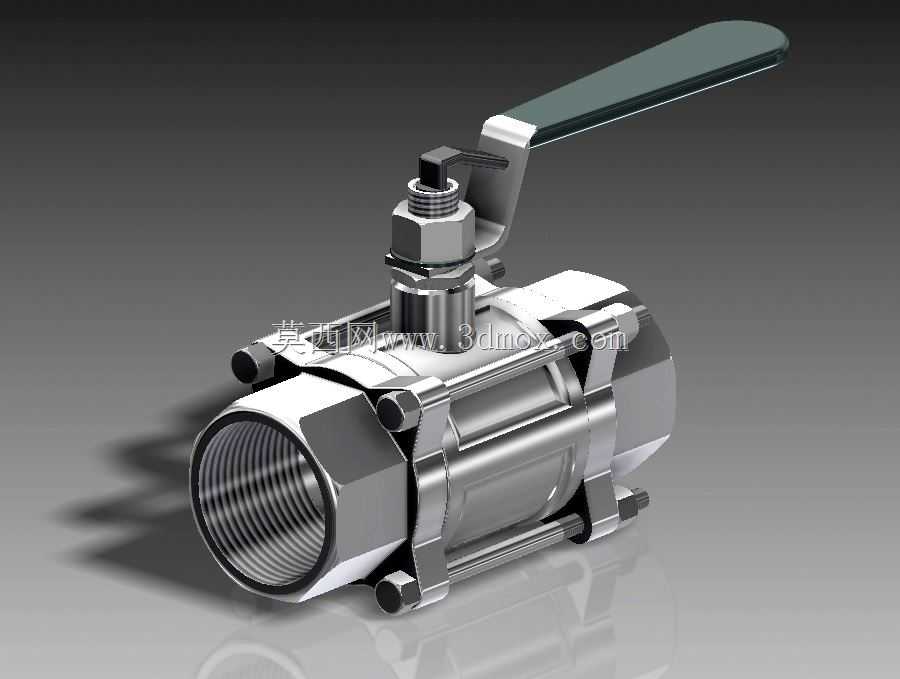

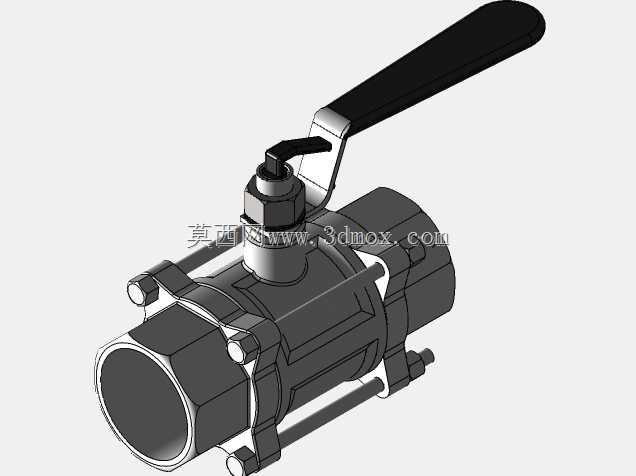

　　从实际使用功能来看，这类球阀的核心作用是实现管路内流体的快速通断，手柄旋转90度即可完成全开或全关动作，相比闸阀、截止阀的多圈旋转操作，开关响应速度更快，且全开状态下流道与管道内径完全同轴，流阻系数仅为0.1左右，几乎不会造成管路压力损失，对于输送含有微小固体颗粒的流体、高粘度流体都有很好的适配性，不会出现截止阀类结构容易积存介质、卡涩密封面的问题。三片式的结构设计是这类球阀的核心优势，阀体由中间的主体段与两端的接头段通过长螺栓锁紧组合而成，当阀体内的密封件出现磨损需要维护时，无需将整个阀体从管路上拆卸下来，仅需松开连接螺栓即可取出中间的阀芯与密封组件进行更换，大幅降低了后期运维的工作量，尤其适合管路排布密集、拆卸空间有限的设备内部安装场景。

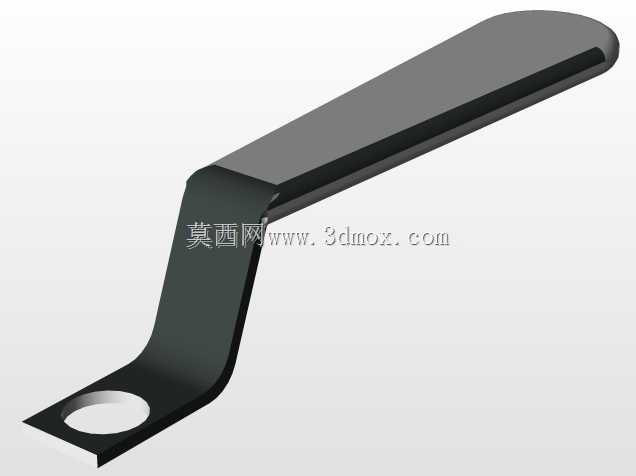

　　做这款球阀的三维结构设计时，首先要明确核心的密封边界与操作力矩的匹配关系。阀芯采用通孔球体结构，球面的粗糙度需要控制在Ra0.8以下，才能保证与PTFE阀座的紧密贴合，实现零泄漏密封；两端的阀座采用带预紧补偿的结构设计，通过阀座背后的弹性垫圈提供初始密封比压，当阀座出现微量磨损时，预紧力可以自动补偿磨损量，延长密封使用寿命。手柄的长度设计需要匹配操作力矩，按照公称压力1.6MPa的工况计算，DN25规格的球阀操作力矩约为12N·m，手柄长度设置为120mm时，操作人员仅需施加100N左右的力即可完成开关动作，符合人体工程学的操作力度要求，不会出现操作费力或者手柄过长容易磕碰的问题。阀杆部位采用下装式结构，阀杆从阀体内部装入，即使阀杆处的填料出现磨损，带压工况下阀杆也不会被内部压力顶出，避免介质泄漏引发安全隐患，阀杆与球体的连接采用扁方配合结构，配合间隙控制在0.1mm以内，既保证扭矩传递的可靠性，又不会出现开关行程的空程误差。

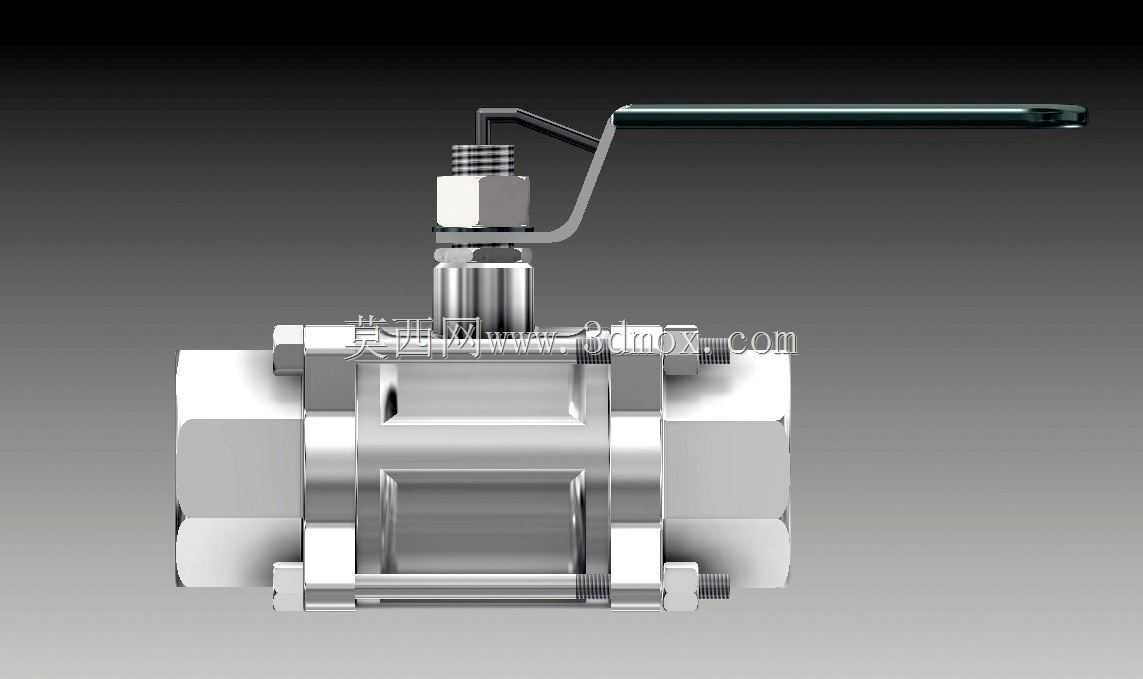

　　外形尺寸与安装边界的把控是这类阀件设计的关键，以常用的DN20规格为例，阀体总长度控制在75mm，两端内螺纹为G3/4管螺纹，螺纹有效啮合长度不小于15mm，保证连接强度满足1.6MPa工作压力下的抗拉要求；阀体最大外径为42mm，安装时需要预留的径向操作空间不小于150mm，保证手柄可以完成90度旋转无干涉；手柄处于全开位置时总高度为110mm，全关位置时手柄沿管路轴向延伸，总长度为150mm，在做管路排布的三维布局时，需要提前预留对应的操作空间，避免手柄与周边管路、设备结构产生碰撞。阀体两端的连接螺栓采用4根均布的M6内六角螺栓，螺栓预紧力矩控制在8N·m，预紧力过大会导致阀体变形卡涩阀芯，预紧力不足则会出现阀体结合面的泄漏，设计时需要在图纸上明确标注预紧力矩要求，指导现场装配与后期维护的螺栓锁紧操作。

　　在实际选型适配时，还要结合输送介质的特性匹配密封件材质，输送普通水基介质、液压油时采用常规PTFE阀座即可满足使用温度-20℃到120℃的工况要求；如果输送腐蚀性介质或者高温工况，则需要更换为对位聚苯或者金属硬密封结构，对应的球体表面需要做硬化处理，硬度达到HRC40以上，提升密封面的耐磨性能。这款球阀的三维建模过程中，所有配合面的公差都需要按照机械设计手册的要求进行设定，螺纹配合采用H7/g6的间隙配合，阀芯与阀座的配合采用H7/f7的间隙配合，保证加工完成后零件可以顺利装配，且动作灵活无卡涩，不会出现过紧导致操作力矩过大，或者过松导致内泄漏的问题。
