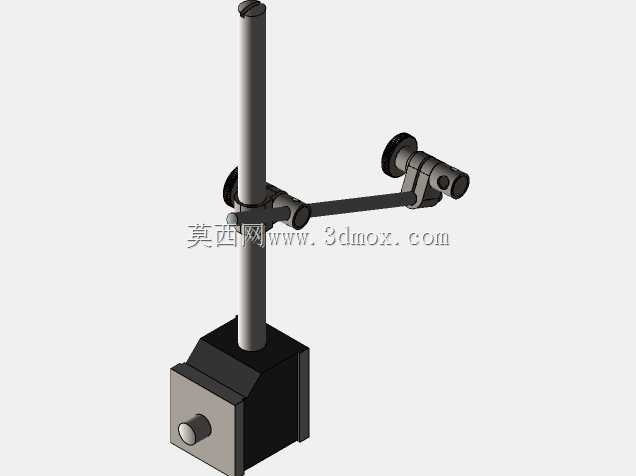

DT型可调式万向测量固定磁座结构

　　这款磁座是机械加工、设备检修、尺寸检测场景里常用的定位固定工装，核心作用是为百分表、千分表、小型位移传感器等测量元件提供稳定的可调节安装载体，解决现场检测时测量工具无固定基准、难以对准被测点位的问题。在实际车间作业中，这类磁座常被用于机床加工过程中的工件圆跳动检测、同轴度找正、装配间隙监测，也会在自动化设备调试时用来临时固定检测元件，采集设备运行的位移、振动相关数据，不需要额外打孔安装固定件，不会破坏工件或设备的原有表面结构。从结构设计来看，底部的磁性基座采用开关式磁路设计，转动基座侧面的旋钮即可切换磁路的通断状态，磁路导通时基座可牢牢吸附在导磁金属工作台、机床导轨、工件表面上，磁路断开时即可轻松取下，

　　不会在吸附面残留难以清理的磁屑。立柱部分采用圆柱形光杆结构，搭配可沿立柱上下滑动、周向旋转的锁紧夹头，横臂同样通过可锁紧的万向关节与夹头连接，横臂末端的安装夹头可适配不同直径的测量表杆，各个关节锁紧后能保持足够的刚性，避免测量过程中支架出现微位移导致的读数误差。设计过程中重点考虑了关节的锁紧可靠性，所有锁紧位置都采用旋钮式压紧结构，操作人员单手即可完成角度调整与锁紧操作，不需要额外使用扳手等工具，适配现场快速调整的作业需求。安装边界方面，底部磁座的吸附面为平整矩形结构，需要吸附面的平面度达到一定要求才能保证足够的吸附力，立柱的有效调节高度覆盖常规检测作业的高度需求，横臂的伸展长度可满足不同距离的点位测量需求，

　　各个转动关节的调节角度覆盖水平360度、垂直方向大角度俯仰，能将测量头精准对准任意空间位置的被测点。结构上所有活动部件都做了限位设计，避免调整过程中臂杆脱落，基座的磁吸力经过匹配设计，既能保证固定测量表具时的稳定性，又不会因为磁力过大导致取下时磕碰工件表面，整体结构紧凑，占用工作台面积小，适合在空间局促的机床操作位、设备内部检修场景下使用。
