爆炸视图展示的遥控器结构设计

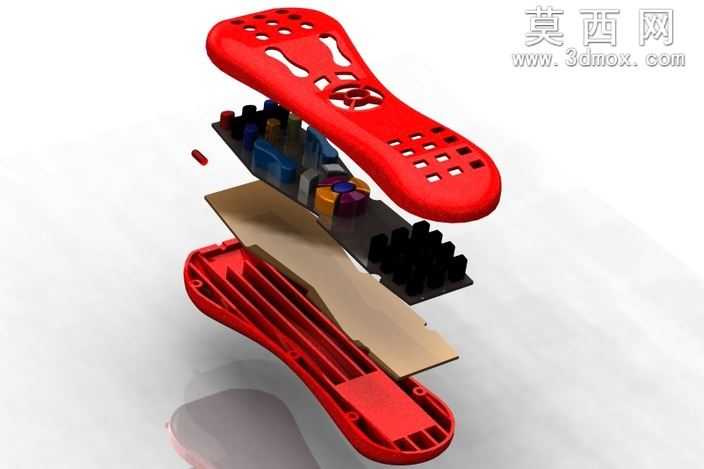

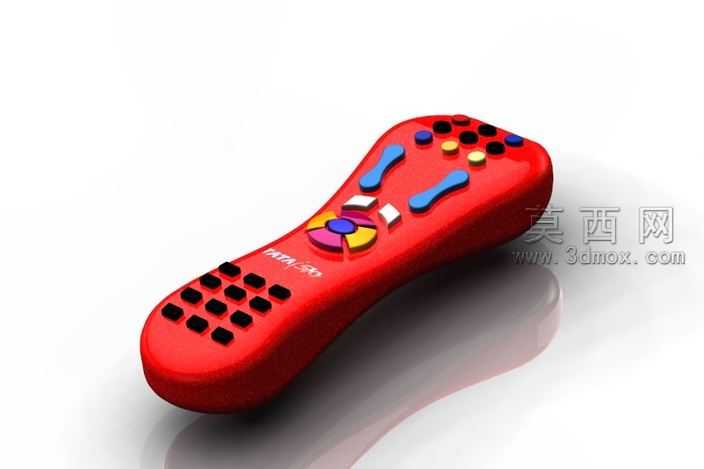

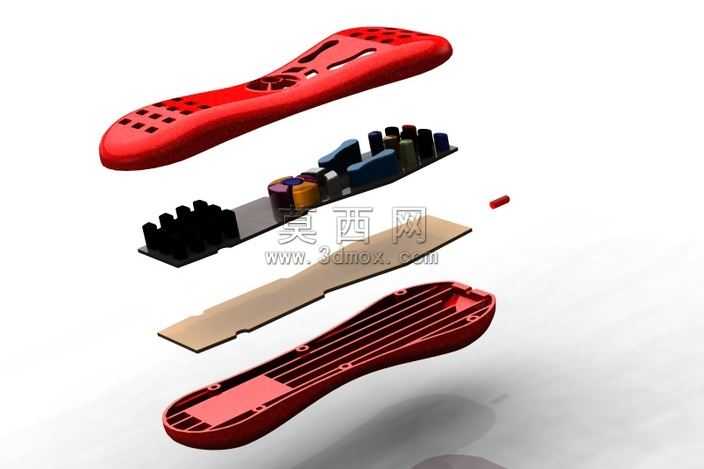

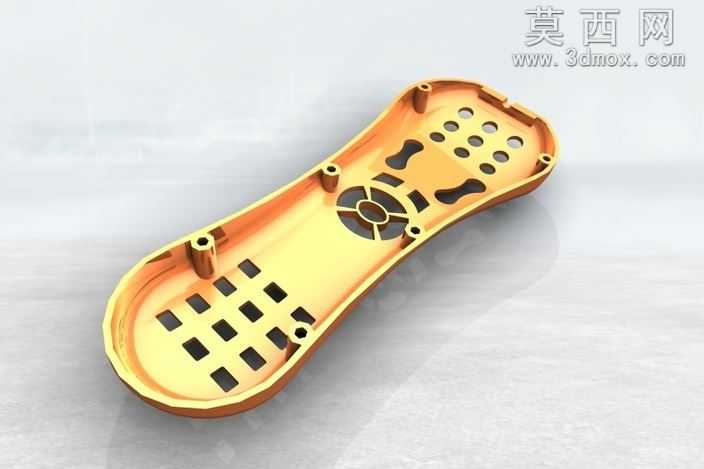

本作品为遥控类手持设备的三维结构设计模型，采用爆炸视图的呈现形式完整拆解产品的全部装配层级，直观展现每一个零部件的装配位置与配合关系。建模过程中严格遵循手持产品的人机工程尺寸规范，先完成整体外观曲面的构建，上下外壳采用流畅的弧形曲面设计，适配手掌自然握持的弧度，上壳表面预留规则排布的功能按键镂空位，同时做了轻量化的孔洞设计兼顾减重与散热需求，下壳设置加强筋结构提升壳体整体结构强度，避免装配后出现形变问题。完成基础壳体建模后，逐一构建内部的功能组件，包括按键模组、电路承载板、电池仓结构、信号发射模块等零部件，每一个内部零件都严格匹配壳体的安装卡位，确保装配时各部件无干涉、定位精准。材质渲染阶段，上下外壳采用亮面红色工程塑料材质，模拟ABS注塑成型后的表面质感，还原塑料外壳细腻的光泽与均匀的色彩表现；内部电路板采用哑光深黑的PCB材质，表面的电子元件分别赋予金属、彩色塑料等差异化材质，清晰区分不同功能的元器件；中间的缓冲隔层采用浅米色哑光磨砂材质，还原缓冲垫片的真实触感。设计过程中采用自上而下的设计思路，先确定产品的整体外形尺寸与握持手感参数，再向内拆分各个功能模块的安装空间，依次完成每个零件的细节设计，全程校验零部件之间的装配公差，确保上下壳扣合后缝隙均匀，内部元件安装稳固无松动，按键按压行程符合操作习惯。整体模型完整还原了手持遥控产品从外壳到内部元件的全部结构细节，爆炸视图的排布逻辑清晰，能够直观展现产品的装配顺序与结构组成，可用于产品结构演示、装配教学以及同类产品的设计参考。
