立式螺柱驱动升降回转检测工装结构

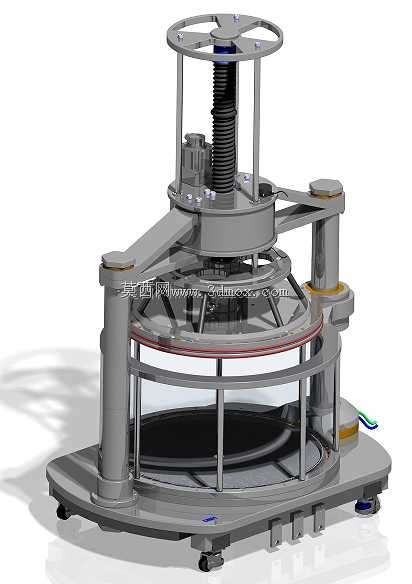

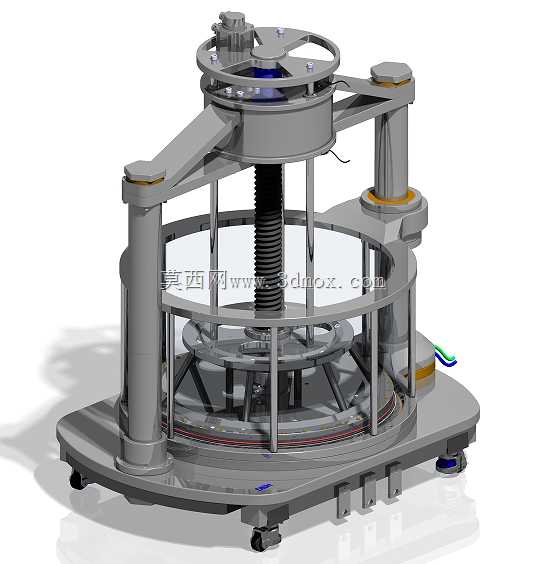

　　该结构主要面向精密检测工位的工件承载与姿态调整需求，常见于光学检测、尺寸形位公差测量、传感器标定类生产场景，作为被测件的承载调整平台使用，可在不额外增设外置驱动的前提下，完成工件的高度升降与周向回转动作，适配不同高度规格检测头的对焦、对位需求。整体采用三立柱对称支撑布局，底部为带调平脚轮的一体式铸造底座，底座边缘预留多组安装孔位，可直接固定在检测台架或流水线接驳工位上，底座底部的可调脚轮兼顾工位移动灵活性与调平后的安装稳定性，安装时需保证底座平面水平度公差不超过0.1mm/m，避免升降过程出现卡滞。核心传动采用中心大螺距梯形螺柱结构，螺柱上端连接手轮驱动组件，转动手轮即可带动中部承载托盘完成上下升降动作，螺柱传动具备自锁特性，

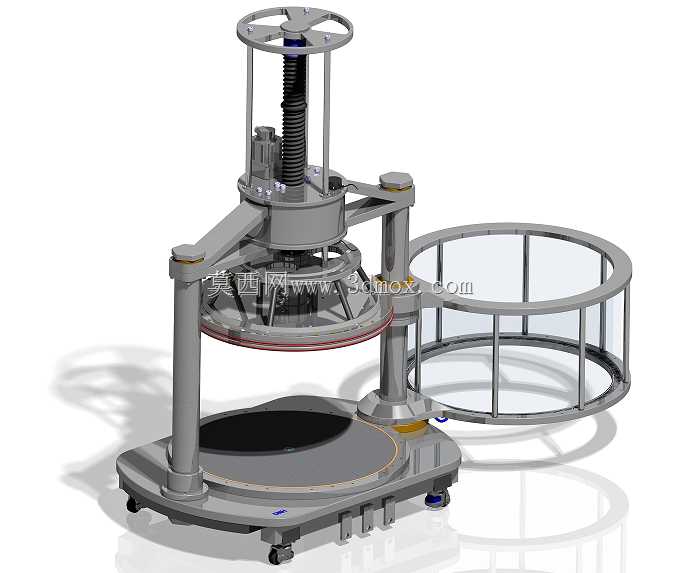

　　调整到目标高度后无需额外锁止结构即可保持位置稳定，避免检测过程中承载台下沉偏移。中部承载托盘为镂空框架结构，既减轻整体运动部件重量，降低螺柱传动负载，也可适配不同规格的夹具安装，托盘周边设置多组定位销孔，可快速更换不同的工件定位工装，适配多品类小批量检测需求。上部设置环形防护框架，通过三根立柱与底座刚性连接，框架内侧预留传感器安装位，可直接安装接近开关、位移传感器等检测元件，实时反馈承载托盘的升降位置与回转角度，避免超程碰撞。周向回转支撑集成在承载托盘下方，采用推力球轴承承载轴向载荷，深沟球轴承承担径向偏载，转动时阻尼均匀无卡顿，可带动工件完成360度周向旋转，配合外置检测头完成工件全周特征的扫描检测。

　　整体结构外露运动部件均设置防护结构，避免车间粉尘、碎屑落入传动副造成磨损，各立柱与底座、上部框架的连接位置均设置定位止口，装配时无需反复调整即可保证同轴度要求，降低现场装配调试难度。该结构的设计优先考虑了检测场景的稳定性需求，没有采用高速传动结构，所有运动副的设计速度均适配人工调整的操作节奏，避免快速动作带来的定位偏差，同时整体结构的刚性经过校核，在承载50kg以内工件时，承载平面的形变量不超过0.02mm，满足精密检测的精度要求。
