小型按钮式压缩测力称重传感元件

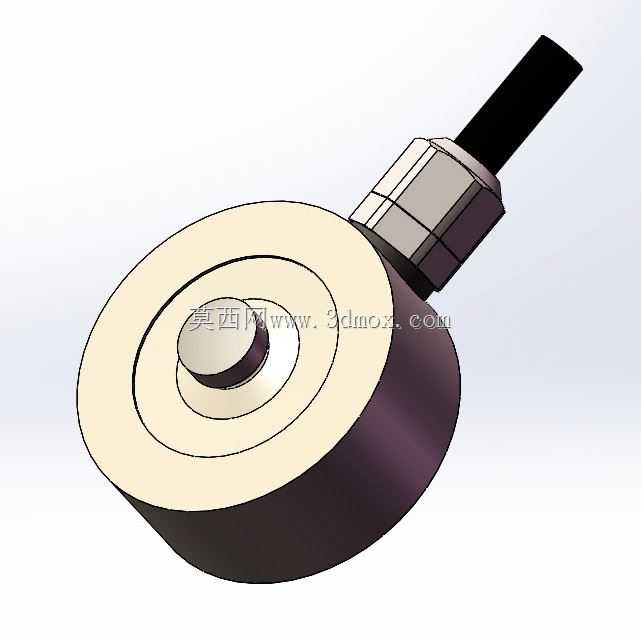

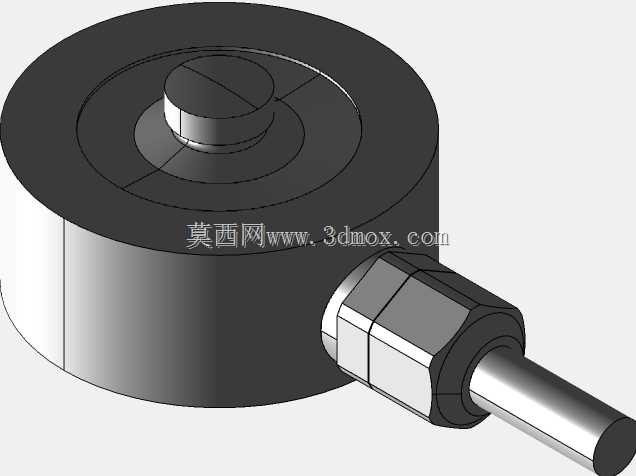

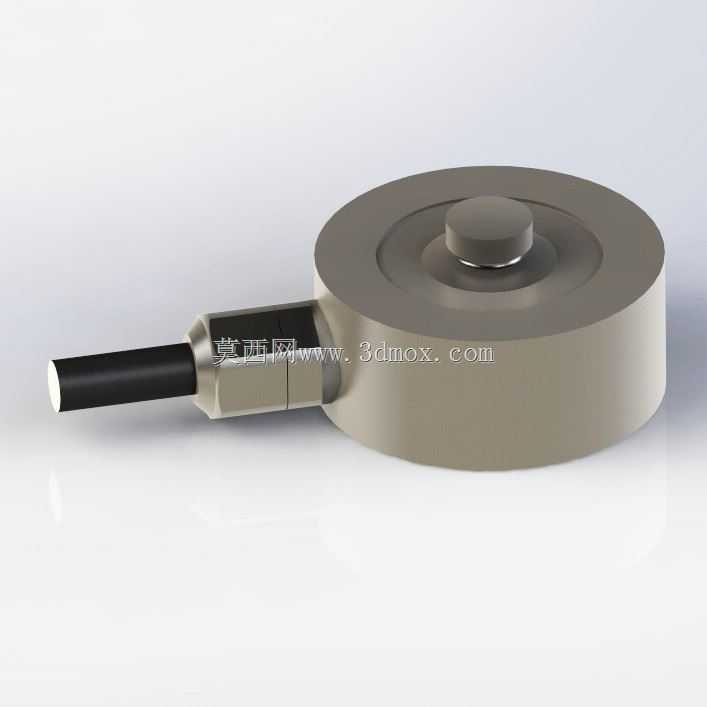

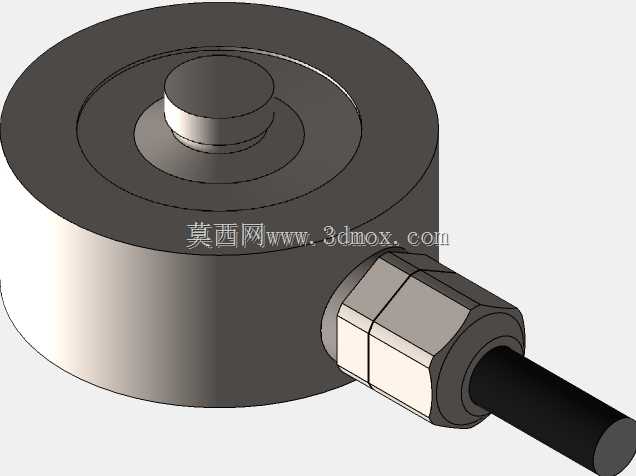

　　这类压式测力元件常被嵌入到狭小安装空间的测力工位中，比如小型压装设备的压头工位、自动化装配线的压合检测点位、小量程称重平台的支撑点位，还有实验测试台架里的动态力采集点位，因为整体结构紧凑，不需要额外设计复杂的安装支座，能大幅缩减设备整体的布局空间。从结构设计来看，主体采用圆盘式承压结构，中心凸起的按钮式承压端直接承接外部载荷，受力路径沿中心轴线垂直传递到内部应变敏感区域，能有效避免偏载带来的测量误差，侧向引出的线缆接头做了六角锁紧结构，既可以保护线缆根部的弯折疲劳，也能在安装时通过六角部位辅助固定，避免线缆扭转拉扯内部应变片线路。外形上整体为薄型圆盘设计，安装边界只需要预留对应圆盘直径的沉孔或者平面安装位即可，

　　中心承压端的凸起高度很低，不会占用过多的垂直方向空间，对于安装空间受限的紧凑型设备来说，不需要额外调整周边结构的避让尺寸，直接嵌入安装面就能完成装配。设计过程中优先考虑了受力的同轴度，承压端的中心与圆盘底座的轴线做了严格的同轴度约束，避免载荷偏移导致的测量线性度偏差，外壳采用金属材质做密封防护，能适应车间内多粉尘、少量切削液飞溅的工况，不需要额外加装防护外壳就能满足常规工业场景的使用需求。在设备选型适配时，这类元件适合小量程的静态、动态力检测场景，因为整体刚性好，受力后的形变量极小，响应速度快，能捕捉到快速变化的压装力信号，在压装工序的良品判定里，可以实时反馈压装过程的力值曲线，判断压装是否到位、是否存在卡滞等异常；

　　在小型称重场景下，多个该类元件均匀布置在平台下方，就能组成小量程称重平台，因为自身高度低，平台整体的重心更低，稳定性更好。建模过程中还原了所有装配细节，包括线缆接头的锁紧结构、承压端的圆角过渡、底座的安装贴合面精度，结构工程师在做设备布局时，可以直接调用该模型做空间干涉检查，不需要额外测绘外形尺寸，能有效缩短设计阶段的选型适配时间，避免因为尺寸预估偏差导致的安装干涉问题。
