AMEWI标准防水数字舵机结构设计

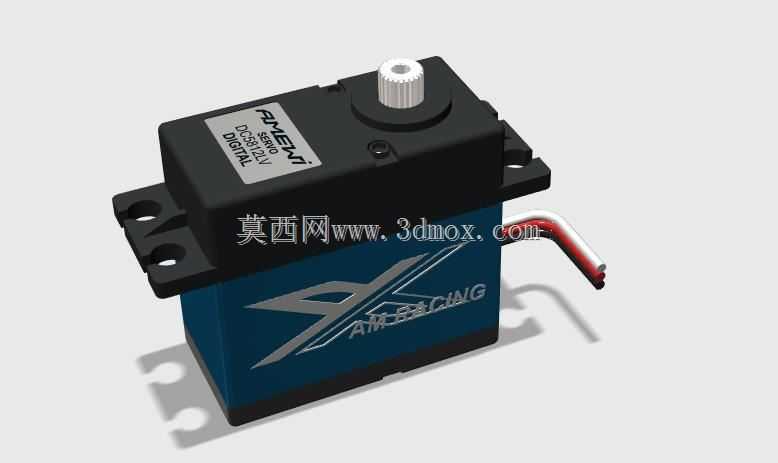

　　做遥控模型传动结构设计快十年，这类标准尺寸数字舵机是我日常选型、建模接触频率极高的执行元件，这次拿到的AMEWI DC5821LV WP的三维数模，还原度完全能满足结构装配校验的需求。先从实际应用场景说，这类舵机最常出现在1/10比例遥控越野、平跑车的转向执行机构，也会用在遥控船的舵面控制、固定翼航模的副翼与升降舵驱动，部分小型工业巡检机器人的关节转向、云台俯仰调整也会选用同规格产品，核心是靠PWM信号输出精准的转角位移，带动负载完成指定动作。

　　从功能特性来看，这款舵机带防水设计，外壳上下盖的接缝处做了密封胶圈的安装槽位，输出轴位置也预留了油封的装配空间，能应对户外跑圈时溅水、雨天行驶的工况，不会因为潮气侵入导致内部电路短路、齿轮锈蚀。扭矩参数对应218kg的堵转输出，完全能支撑大比例遥控车在颠簸路面转向时的负载需求，不会因为轮胎卡滞出现舵机扫齿、输出失准的问题。

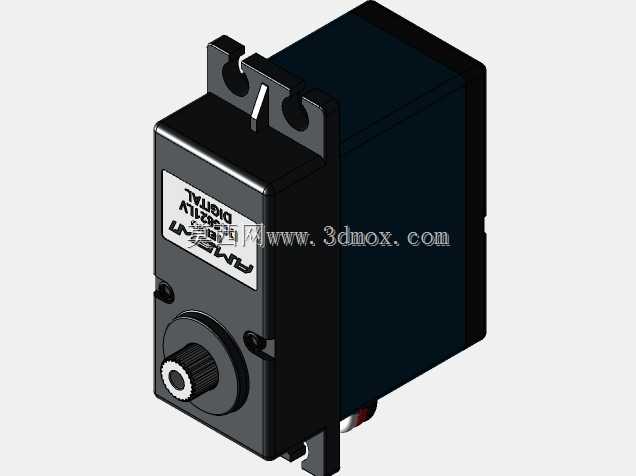

　　再说到设计思路，整个壳体采用上下分体式的工程塑料结构，两侧带标准安装耳，安装耳上的通孔位置完全符合通用标准舵机的安装孔距，不管是替换原有模型上的旧舵机，还是在新设计的机架上预留安装位，都不用重新调整孔位坐标，能大幅缩短设计迭代的周期。输出轴采用金属齿结构，顶部的花键齿形是通用的25T规格，能匹配市面上绝大多数标准舵机臂，不用额外定制转接件。侧面引出的电源线与信号线做了防拉扯的应力释放结构，避免安装时拉扯导线导致内部焊盘脱落。

　　关于外形尺寸与安装边界，这款舵机的主体长宽高完全遵循标准尺寸舵机的规范，主体宽度40mm左右，长度在60mm上下，输出轴中心到安装底面的高度也符合通用安装尺寸，在做装配干涉检查的时候，只要按照标准舵机的预留空间做布局，就不会出现安装后和周边的车架结构、电池仓、传动部件干涉的问题。数模里把内部的齿轮组、驱动电路板、直流电机的位置都做了准确还原，做热仿真的时候也能参考内部元件的排布，评估舵机长时间大负载工作时的散热情况，不用拆解实物就能完成前期的结构校验工作，对做模型结构设计、小型机器人执行端选型的工程师来说，参考价值很高。
