医疗生产用双水浴箱三维结构设计

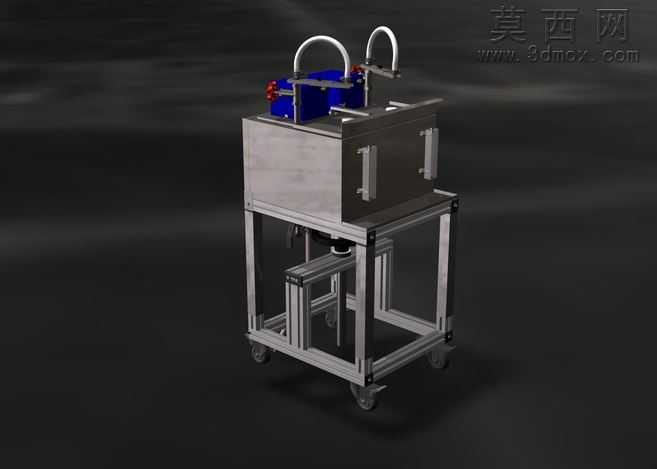

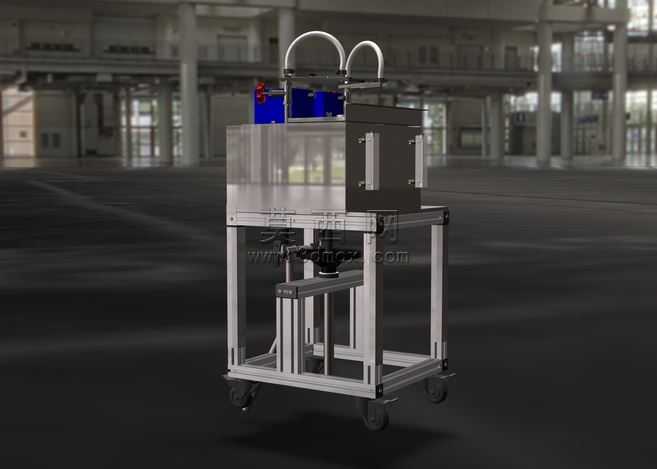

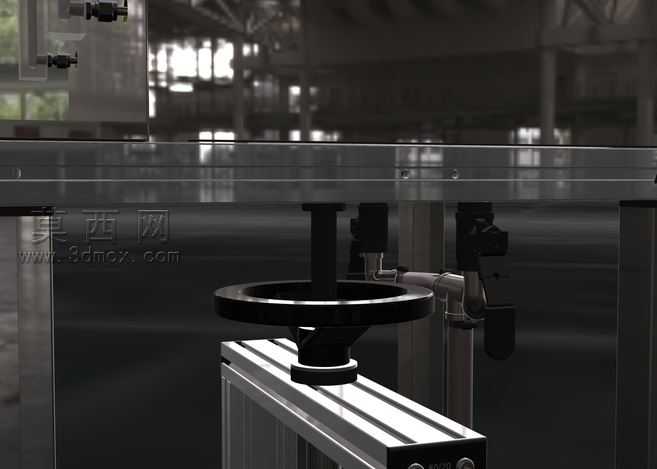

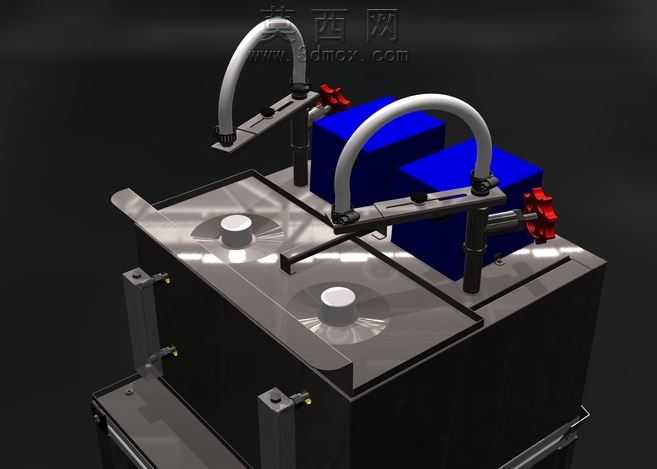

本双水浴箱三维模型采用Autodesk Inventor完成全参数化建模，建模过程严格遵循医疗生产设备的设计规范，从底层零件草图绘制到顶层装配约束均采用全关联参数驱动，确保后续修改调整时各部件尺寸可同步更新，大幅提升设计迭代效率。模型整体分为上下两大功能模块，下部为铝型材搭建的移动机架，上部为双腔水浴工作主体，各部件间的装配关系完全还原实际设备的连接逻辑，型材间采用标准角件与螺栓连接约束，脚轮与机架底部型材的安装位预留了标准安装孔位，完全符合工业铝型材机架的实际加工装配要求。上部水浴主体采用双独立腔体设计，每个腔体独立配置进出液管路与顶部弧形提手结构，腔体侧壁设置有观察视窗与操作把手，建模时对透明视窗赋予了高透光亚克力材质，金属框架部分赋予了拉丝不锈钢材质，铝型材机架部分赋予了阳极氧化银白铝材质，黑色脚轮与操作部件赋予了哑光橡胶与磨砂塑料材质，渲染阶段采用工业厂房HDR环境光，搭配柔和的区域补光，既还原了金属材质的真实反射质感，也清晰呈现了设备各部分的结构层次。设计思路围绕医疗生产场景的使用需求展开，双腔体独立结构可同时开展两组不同参数的水浴作业，提升生产环节的处理效率，底部带刹车脚轮的移动机架设计，方便设备在生产车间内灵活转场与定位固定，管路布局预留了充足的操作空间，避免实际使用中出现管线干涉问题，箱体与机架的连接位置设置了减震缓冲结构，降低设备运行时的振动传递。建模过程中对所有标准件均采用了简化与细节平衡的处理方式，既保证了模型整体的轻量化，也完整保留了设备的核心结构特征，可直接用于设备方案展示、生产装配指导以及后续的工程图导出工作。
