七孔XHP系列线对板连接器塑壳结构

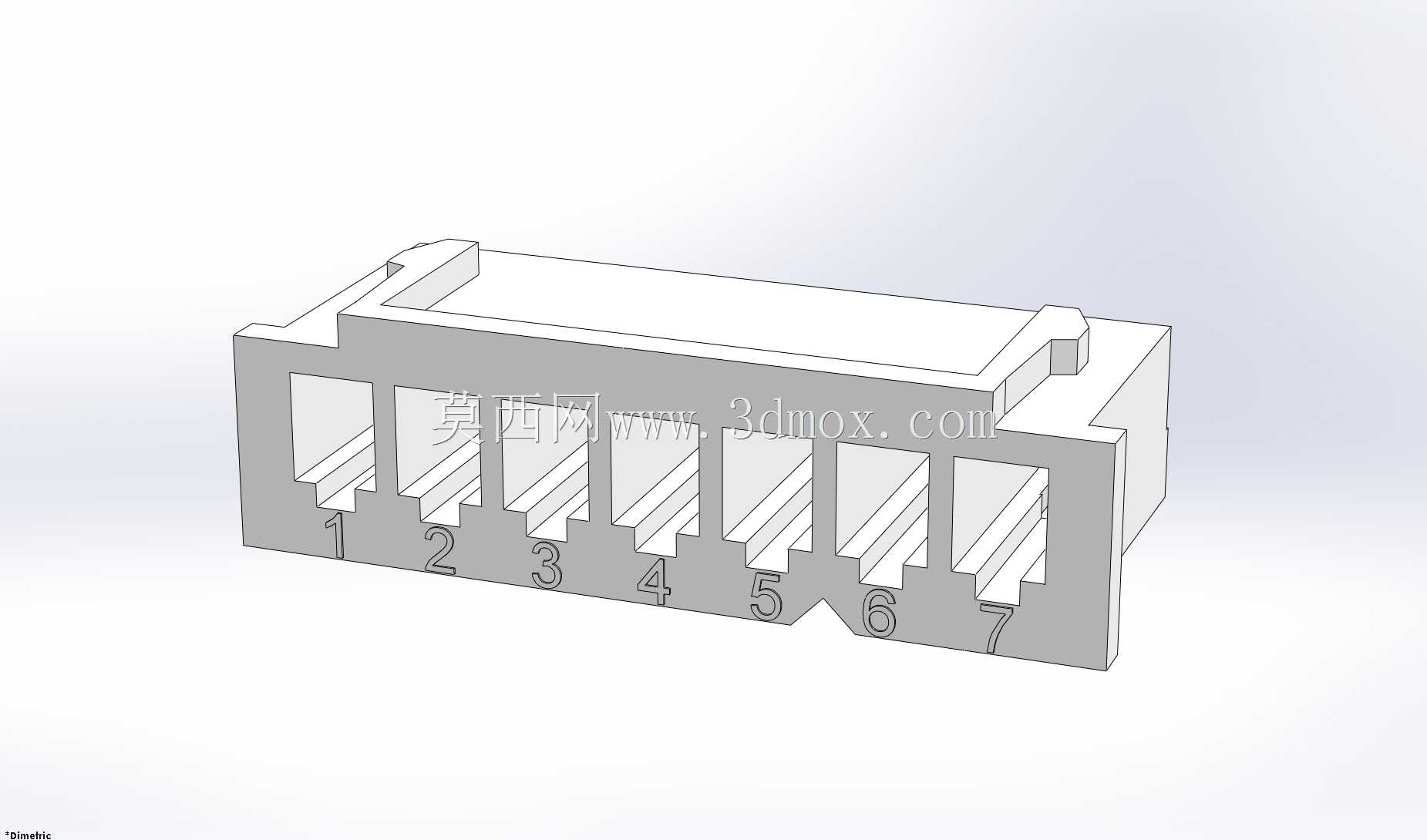

　　这款七孔位的连接器塑壳，是线对板连接场景里常用的绝缘基座构件，日常在消费电子内部线束接驳、小型工控传感模块接线、低压控制回路的端子固定环节都能见到这类构件的身影。做结构设计的时候，最先要卡准的就是腔室的节距尺寸，每一个端子腔的中心距必须和配套插针、压线端子的尺寸完全匹配，不然会出现端子插装卡滞、接插后接触偏斜的问题，严重的还会导致回路接触电阻超标，运行时出现温升异常。整个塑壳的外形是规整的长方体结构，侧壁做了对称的卡扣凸台，这个结构是用来和板端针座实现锁止固定的，装配到位后会有清晰的到位反馈，避免设备运行过程中受振动影响出现松脱。腔室内部做了导向倒角，不管是手工插装端子还是自动化设备批量压接后穿入，都能顺着倒角滑入定位槽，

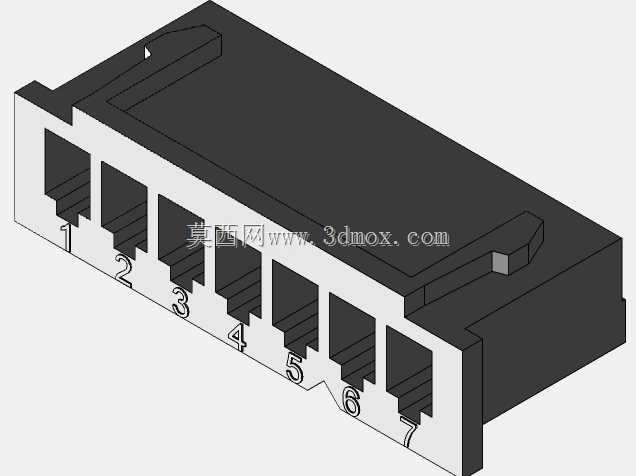

　　不会出现端子插歪、刺破塑壳内壁的情况。每个腔室的入口处都做了防呆结构，对应配套端子的止退卡扣位置，端子插入后卡扣会自动卡入腔室内部的卡槽，除非用专用的退针器按压卡扣，否则正常拉扯线束不会把端子从塑壳里带出来。设计建模的时候，要重点把控安装边界的尺寸：塑壳的总宽度要匹配板端针座的安装间距，不能和PCB板上周边的电容、电阻等元器件出现空间干涉；塑壳的进线端开口弧度要和线束的弯折半径匹配，避免线束在出线位置出现硬折，长期使用后线芯断裂。七个腔室的编号标识做在塑壳的正面外壁，从1到7依次排列，和针座的引脚编号一一对应，装配的时候能快速核对线序，减少接错线的概率。塑壳的壁厚是均匀设计的，适配注塑成型的工艺要求，

　　不会出现壁厚差过大导致的注塑缩痕、翘曲变形问题，保证量产时的尺寸一致性。这类连接器塑壳虽然是小尺寸构件，但在整个电气回路里的作用很关键，绝缘性能、结构强度、尺寸精度都会直接影响整个设备的接线可靠性，建模时每一个卡扣的配合量、腔室的公差带、安装定位的凸台尺寸，都要结合实际装配的公差累积来调整，不能只看理论尺寸忽略实际生产和装配的偏差。
