无障碍坡道配套防护扶手结构设计图

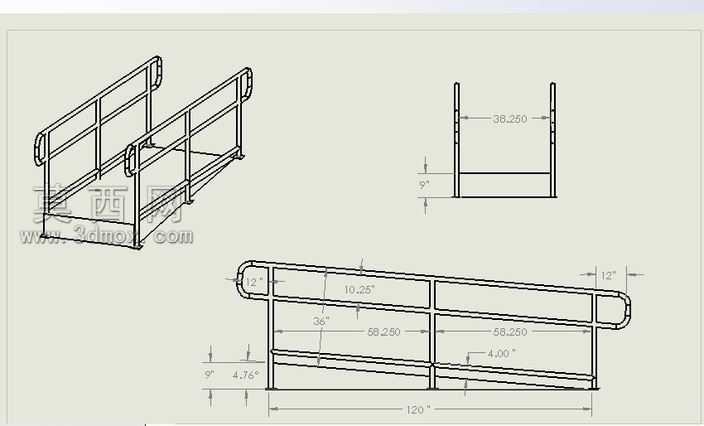

本作品为无障碍坡道配套防护扶手的三维结构设计成果，建模阶段依托参数化三维设计软件完成全尺寸驱动的构件搭建，首先依据无障碍设施的通用设计规范确定整体坡度适配基准，将坡道4°的倾斜角度作为扶手走向的核心约束，确保扶手顶面与坡道坡面保持平行，满足使用过程中的握持舒适度要求。建模过程中先构建扶手的主框架骨架，采用圆管型材作为扶手的主体握持杆件，对杆件两端做圆弧收头处理，避免尖锐棱角带来的磕碰风险，同时在扶手中段设置等距分布的竖向支撑立柱，将立柱底部与坡道侧边的固定基座做刚性连接约束，还原实际安装时的受力传递路径。针对扶手的侧部防护结构，在上下两道横向握持杆之间增设横向连接杆件，形成规整的矩形防护网格，网格间距控制在安全范围内，防止使用过程中发生衣物勾挂或者肢体卡滞的问题。图纸绘制阶段同步完成了多视角的工程视图标注，包含扶手的轴测立体视图、端部正视图、坡道走向侧视图，对各段杆件的长度、安装高度、弯折角度做了精准的尺寸标注，比如端部立柱的安装高度、扶手端头12°的弯折收边角度、各段横向杆件的分段长度、立柱与坡面的垂直安装距离等参数都做了明确标注，确保加工阶段可以直接提取尺寸进行下料制作。材质设定上默认采用常用的不锈钢金属材质，对圆管表面做哑光拉丝处理的材质表现，既还原金属构件的真实质感，也体现出扶手防滑、耐锈蚀的使用特性。整体设计思路围绕实用性与安全性展开，在满足无障碍坡道防护功能的基础上，兼顾构件的加工便捷性与安装可行性，所有杆件连接节点都采用常规的焊接或者紧固件连接方式，无需特殊定制构件即可完成生产组装，同时整体结构简洁规整，没有多余的装饰性构件，在控制生产成本的同时保障结构强度，能够适配不同宽度、不同长度的无障碍坡道安装需求，可作为无障碍设施施工、五金构件生产的参考设计方案使用。
