4G63发动机排气侧集管连接法兰结构

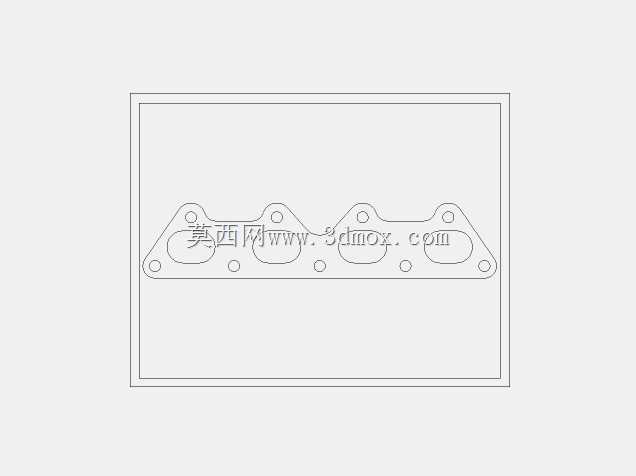

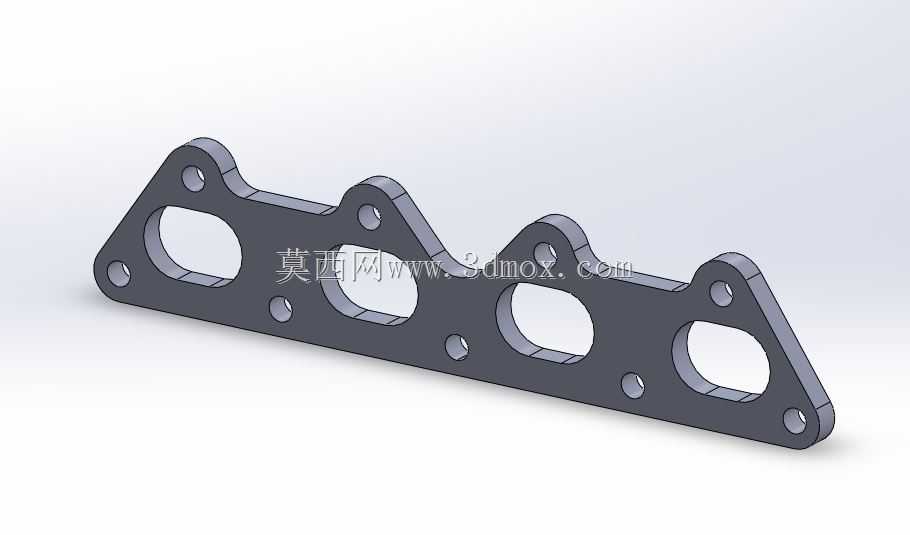

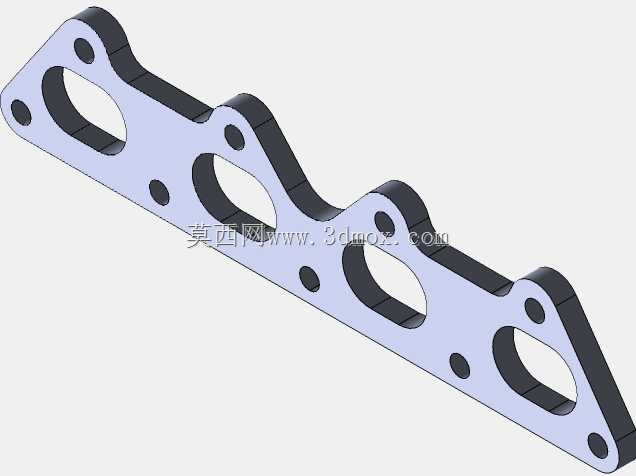

这款法兰件主要适配4G63系列内燃机的排气集管安装位，是排气系统与缸盖侧连接的核心密封承压零件，日常在乘用车辆、改装动力单元、小型固定式内燃机组的排气回路中都能见到这类结构的应用。从实际装机场景来看，该零件承担着衔接缸盖排气道口与排气歧管/头段管路的作用，既要保证四个排气通路的对位精度，避免各缸排气出现干涉泄漏，也要为连接螺栓提供足够的支撑强度，抵消发动机运行过程中排气系统产生的振动与热胀冷缩形变应力。设计层面上，整体采用长条形异型轮廓，完全贴合4G63缸盖排气侧的安装面轮廓，四个大尺寸通孔分别对应四个气缸的排气道口，孔位边缘做了倒角处理，既可以减少排气气流的截面突变阻力，也能在装配密封垫片时避免锐边切割垫片造成密封失效。围绕四个主气道孔，分布了多组不同孔径的安装螺栓孔，孔位排布完全匹配缸盖侧的螺纹孔位置，不同位置的孔径差异对应不同规格的紧固螺栓，靠近法兰轮廓边缘的小孔主要承担辅助定位与压紧作用，保证法兰整个密封面的压紧力分布均匀，避免局部压力不足导致排气泄漏。零件的厚度设计兼顾了刚性与轻量化需求，既不会因为过薄在螺栓紧固时出现翘曲变形，也不会因为过厚增加不必要的重量、占用过多安装空间。轮廓边缘的圆弧过渡处理，一方面是为了避让缸盖周边的附件安装空间，避免装配时与周边的传感器、管路支架出现干涉，另一方面也能减少应力集中，提升零件在高温交变载荷下的抗疲劳性能。实际加工使用时，该法兰可作为自制排气头段的连接基准件，加工前需要对照实际缸盖的安装尺寸做最终复核，尤其是不同年份、不同调校版本的4G63机型，缸盖侧的安装孔位可能存在细微差异，切割下料前确认关键尺寸可以避免装配错位。密封面的平面度是这类零件的核心精度指标，加工过程中需要保证两侧密封面的平面度公差，配合对应的密封垫片使用时，才能在高温排气环境下长期保持可靠的密封效果，避免出现排气泄漏、螺栓松动等常见故障。
