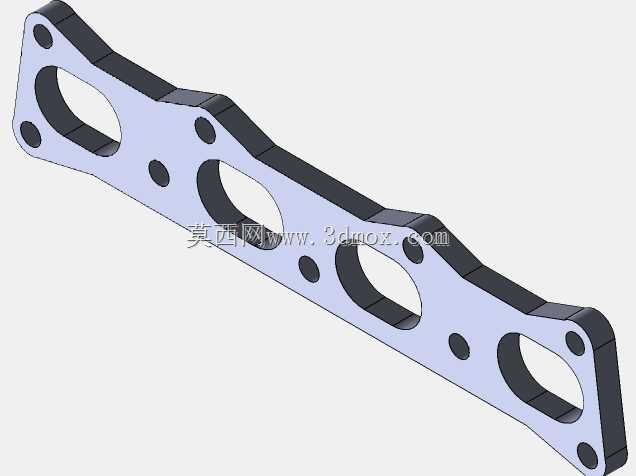

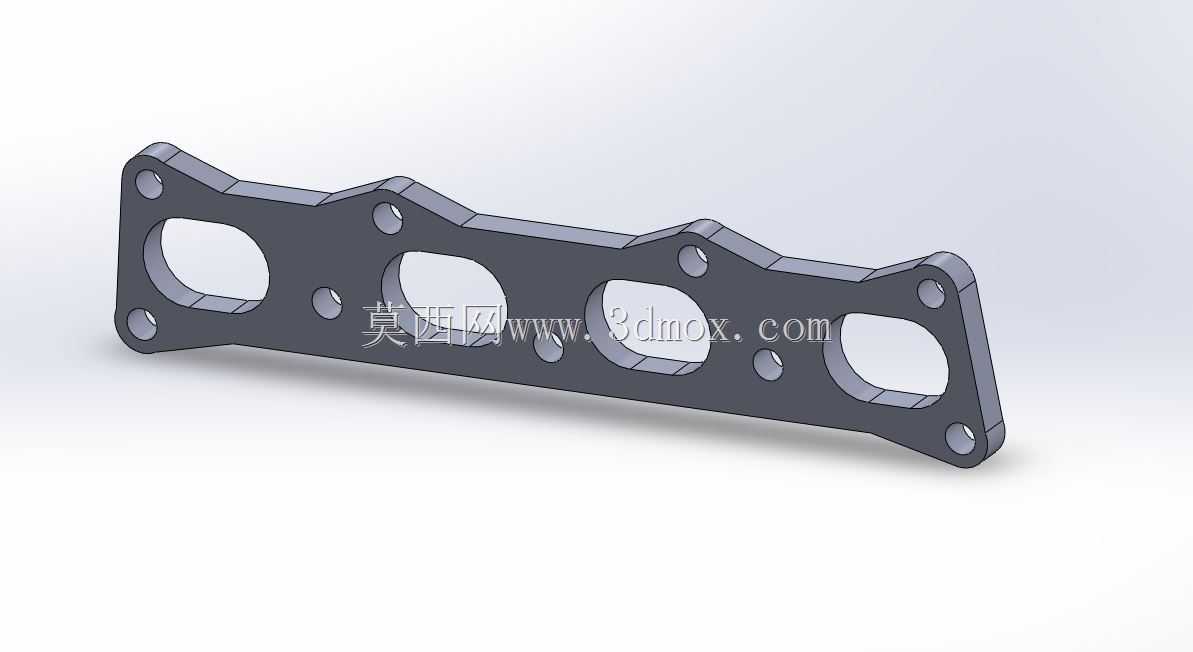

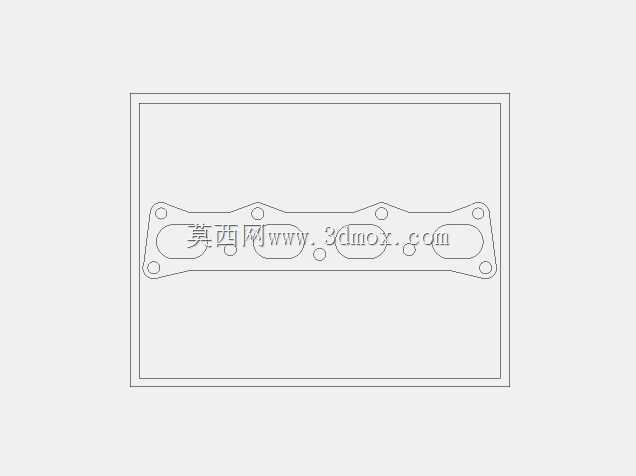

汽车发动机FE3排气歧管连接法兰结构

该法兰件是汽车发动机进排气系统中的核心密封连接部件，主要应用于搭载FE3系列动力总成的乘用车型，安装在发动机气缸盖排气侧与排气歧管的结合面之间，承担着密封高温高压排气、固定歧管安装位置、保障各缸排气通路独立导通的关键作用，是发动机排气系统避免漏气、维持排气背压稳定、保障动力输出平顺性的基础结构件。在实际整车运行工况中，该法兰需要长期承受600-900摄氏度的高温排气冲刷，同时承受发动机运行带来的持续振动、歧管热胀冷缩产生的交变应力，以及缸盖与歧管之间的装配压紧力，因此其结构设计直接决定了排气系统的密封可靠性与使用寿命。从设计思路来看，该法兰采用一体式长条型板式结构，整体轮廓完全匹配四缸发动机排气侧的缸盖安装面布局，四个大尺寸通孔分别对应四个气缸的排气出口，确保各缸排出的废气能够无阻碍通入排气歧管的对应流道，避免各缸排气出现干涉扰流，影响发动机的排气效率与动力输出。法兰本体上分布的多个小直径安装孔，分别对应缸盖与歧管的螺栓安装点位，孔位布局严格遵循发动机缸盖的安装边界尺寸，孔位公差控制在极小范围内，确保装配时螺栓能够顺利穿入，同时让法兰面受力均匀，避免局部压紧力不足导致的高温排气泄漏。法兰的边缘采用随形轮廓设计，在完全覆盖密封结合面的前提下尽可能缩减多余的结构尺寸，既降低了零件自身重量，也避让了发动机舱内周边的管线、附属部件安装空间，避免装配后出现结构干涉。法兰的两个密封平面均采用高精度平面加工设计，表面粗糙度满足高温密封要求，装配时配合金属密封垫片，能够在高温振动工况下长期维持可靠密封，避免高温废气泄漏引发的舱内异味、周边部件老化加速甚至排气背压异常等问题。在安装边界设计上，该法兰的厚度、孔距、通孔直径均严格匹配对应机型的安装尺寸要求，无需额外修改即可直接适配原厂排气歧管与缸盖的装配，既适用于整车生产线上的原厂装配，也可用于售后维修场景下的排气系统部件更换，能够有效降低排气系统的装配难度，保障维修后的密封性能与原厂状态一致。
