马自达FE3发动机进气歧管密封法兰

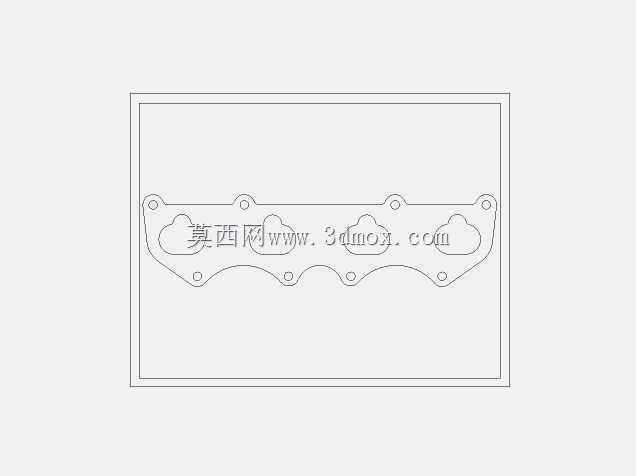

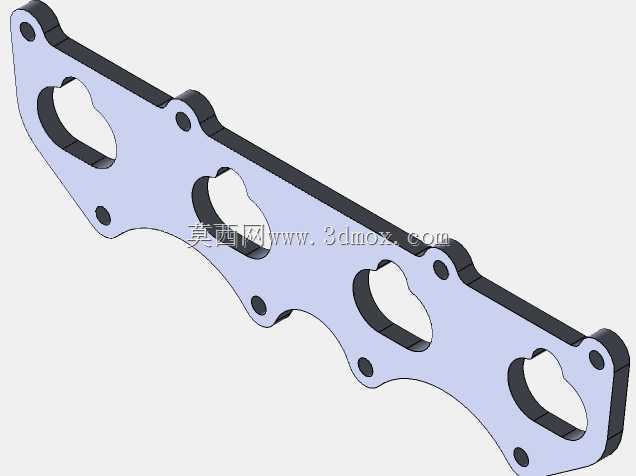

这款进气歧管法兰是适配马自达FE3机型的核心密封连接件，主要应用在自然吸气四缸发动机的进气系统中，承担着进气歧管与气缸盖之间的端面密封、定位衔接作用，是保障进气系统气密性、避免进气泄漏影响空燃比精度的关键零件。从实际装车场景来看，该法兰安装在气缸盖进气侧端面，一侧贴合气缸盖的进气道端口，另一侧对接进气歧管的安装法兰面，工作时需要承受进气负压、发动机舱温度交变以及长期振动带来的载荷，因此结构设计上充分考虑了密封可靠性与安装适配性。法兰整体采用长条形薄板结构，沿长度方向均匀布置四个与气缸进气道对应的异形通孔，孔型完全匹配进气道的截面轮廓，能够保证进气流通截面无突变，减少进气阻力，保障各缸进气效率的一致性。法兰本体上分布有多组安装定位孔，孔径与位置严格匹配气缸盖及进气歧管的对应安装点位，孔位公差控制在装配允许的范围内，能够保证安装时各气道精准对齐，避免出现错位遮挡气道的问题。设计过程中，法兰的厚度经过反复校核，既保证了足够的压紧刚度，避免螺栓紧固时法兰发生翘曲变形导致密封失效，又尽可能控制零件重量，符合发动机轻量化的设计趋势。法兰的边角位置做了圆弧过渡处理，避免应力集中，同时在密封面区域预留了足够的密封压紧宽度，能够适配常规的密封垫片安装，保证在螺栓规定拧紧力矩下，密封面压力分布均匀，在发动机全工况运行过程中，不会因为温度变化、振动冲击出现密封失效漏气的问题。从安装边界来看，法兰的外轮廓尺寸完全避让了周边的附件安装空间，不会与气门室盖、进气温度传感器、线束支架等周边零部件发生干涉，安装时可以直接贴合定位，不需要额外修配。在进气系统的实际运行中，这款法兰不仅起到静态密封的作用，其结构刚性也能够辅助分散进气歧管传递过来的振动载荷，减少进气歧管固定点的应力集中，提升整个进气系统的结构耐久性。对于三维建模从业者来说，这类法兰的建模需要重点关注气道孔的轮廓精度、安装孔的位置度公差，以及密封面的平面度要求，建模时需要优先保证配合面的尺寸精度，其次兼顾零件的工艺性，确保后续加工或开模时能够顺利成型，同时满足装车后的功能需求。
