马自达RX8节气门适配密封法兰结构

　　这款法兰件是针对马自达RX8车型进气系统节气门安装位开发的适配转接密封部件，在整车进气回路里承担着节气门体与进气歧管侧的对接密封、安装定位核心作用，是进气系统改装、原厂节气门替换维修场景里必不可少的衔接零件。从实际装车工况来看，转子发动机的进气道密封要求远高于常规往复式机型，RX8的进气脉冲特性对法兰的平面度、安装同轴度有严苛要求，一旦法兰密封面出现翘曲或者安装孔位偏差，很容易引发进气泄漏，直接导致空燃比失准，轻则出现怠速抖动、动力响应迟滞，重则会让转子燃烧室的工况偏离设计区间，加剧密封件磨损。

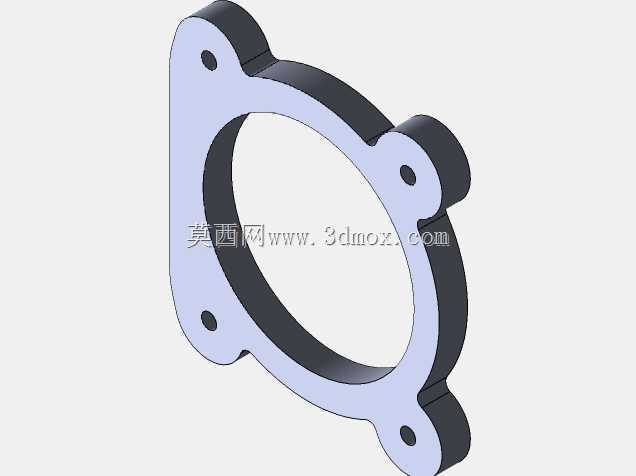

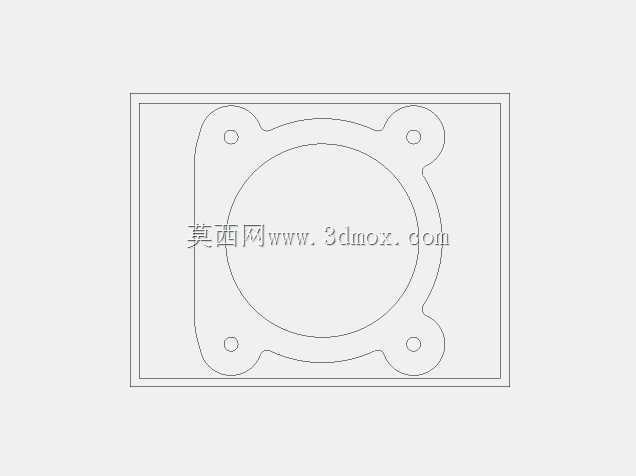

　　设计阶段首先围绕原车节气门的安装基准做了边界校核，整体采用非对称异形轮廓，完全贴合原车进气端的安装空间，没有多余的外凸结构，避免和周边的真空管路、线束固定位产生运动干涉。四个安装凸耳沿法兰环周非均匀分布，每个凸耳上的通孔位置严格匹配原车螺栓孔距，不需要对周边部件做额外切割或者打孔改造，就能实现原位安装。中心的大直径通孔完全对应节气门的阀片通径，没有做缩径处理，保证进气流量不会因为法兰转接产生额外节流损失，匹配转子发动机高转工况下的大进气量需求。

　　密封面的厚度设计经过了实际装车验证，既保证了螺栓锁紧后法兰整体不会产生形变，又不会因为厚度过大挤占进气道的轴向安装空间，两侧的密封平面预留了密封垫片或者密封胶的施工余量，安装后可以实现端面的完全贴合，在进气负压、增压工况（针对改装增压的RX8车型）下都不会出现漏气问题。法兰上预留的1/4-20分接头安装位，是专门针对进气系统的附加取气需求设计的，不管是加装进气压力传感器、曲轴箱通风管路，还是改装泄压阀的取气回路，都可以直接在这个预留位上安装对应接头，不需要额外在法兰本体或者进气道上钻孔，大幅降低改装施工的难度，也避免了后期自行钻孔带来的密封失效、金属碎屑进入进气道的风险。

　　从安装边界来看，这款法兰的外轮廓完全避让了节气门周边的怠速控制阀、进气温度传感器的安装位，装车后不会和这些附属部件产生位置冲突，螺栓的锁紧空间也做了预留，使用常规套筒工具就可以完成全部安装操作，不需要特殊的专用工装。在材质适配性上，这个结构既可以采用铝合金铣削加工做轻量化改装件使用，也可以采用耐高温工程塑料做原厂替换件生产，不同材质下的结构强度都能满足进气系统的工作温度、振动工况要求，不会因为发动机舱的长期高温、行车振动出现开裂或者形变。

　　实际维修和改装场景里，这类法兰件经常被忽略，很多维修作业中采用自制垫片或者随意加工的法兰转接，往往会出现孔位偏差、密封面不平的问题，这款法兰的结构完全围绕RX8的原车安装参数设计，所有的安装尺寸都经过实车匹配，不管是原厂节气门损坏后的替换安装，还是换装大口径节气门做动力升级，都能保证对接位置的精度，减少安装后的调试工作量，也能避免因为安装尺寸不匹配带来的进气系统故障。对于转子发动机这类对进气工况敏感度极高的机型来说，法兰的安装精度直接影响整个进气系统的工作稳定性，这款结构在设计时就把同轴度、平面度作为核心控制指标，中心通孔的轴线和两侧密封面的垂直度公差控制在合理区间，安装后节气门阀片的开合不会出现偏磨，节气门转轴的受力均匀，能延长节气门的使用寿命。
