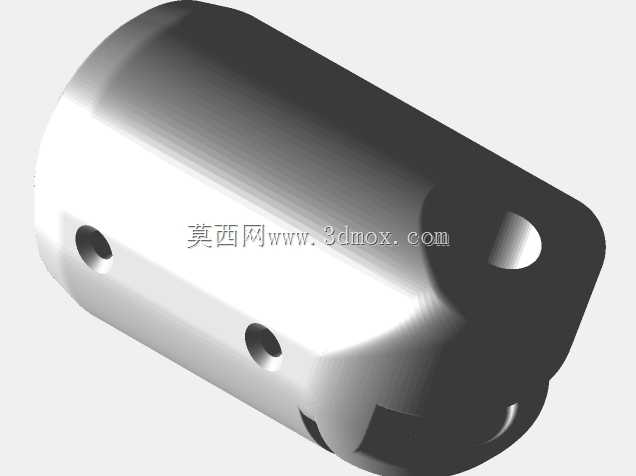

适配DNA F1x吊杆的可打印动臂铰接结构

　　这款动臂铰接结构主要面向双体船配套改装场景设计，核心作用是为断裂的DNA F1x型号吊杆提供可靠的安装固定载体，解决原有吊杆断裂后无法直接复位安装、受力点偏移导致的结构形变问题。在实际船用设备的使用场景中，吊杆长期承受帆具拉力、航行颠簸带来的交变载荷，原有铰接位置一旦出现断裂，常规修复方式往往会因为受力路径改变，导致连接螺栓承受额外的剪切力，同时桅杆支架在反复载荷作用下容易出现弯曲变形，进一步加剧整套帆具系统的故障风险。这款铰接结构在设计时，特意预留了额外的走线通道，能够容纳一条辅助受力的线缆，将部分吊杆承受的拉力通过线缆分散传递到其他受力点位，降低铰接位置本身的应力集中系数，同时减少螺栓承受的径向剪切载荷，

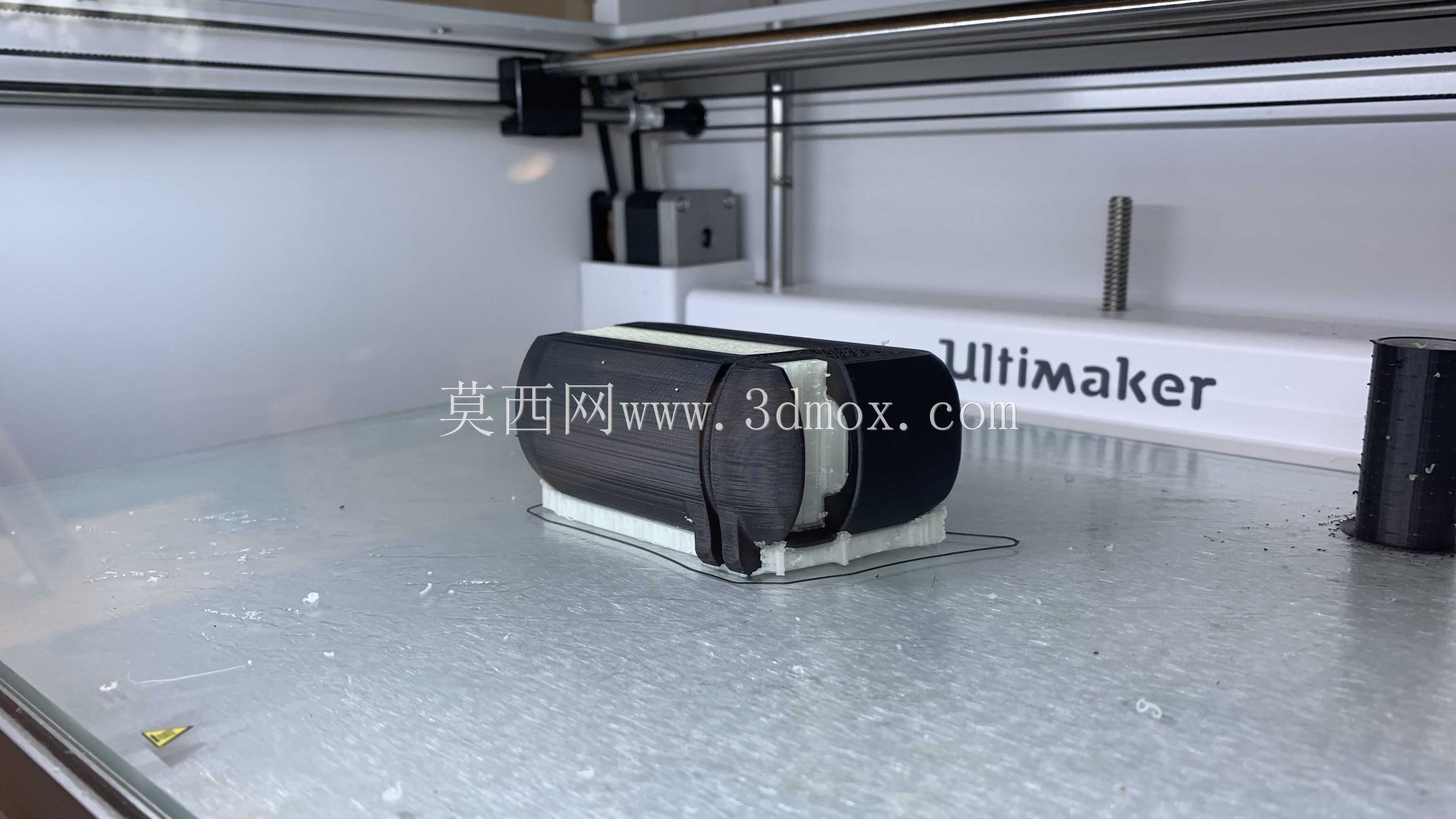

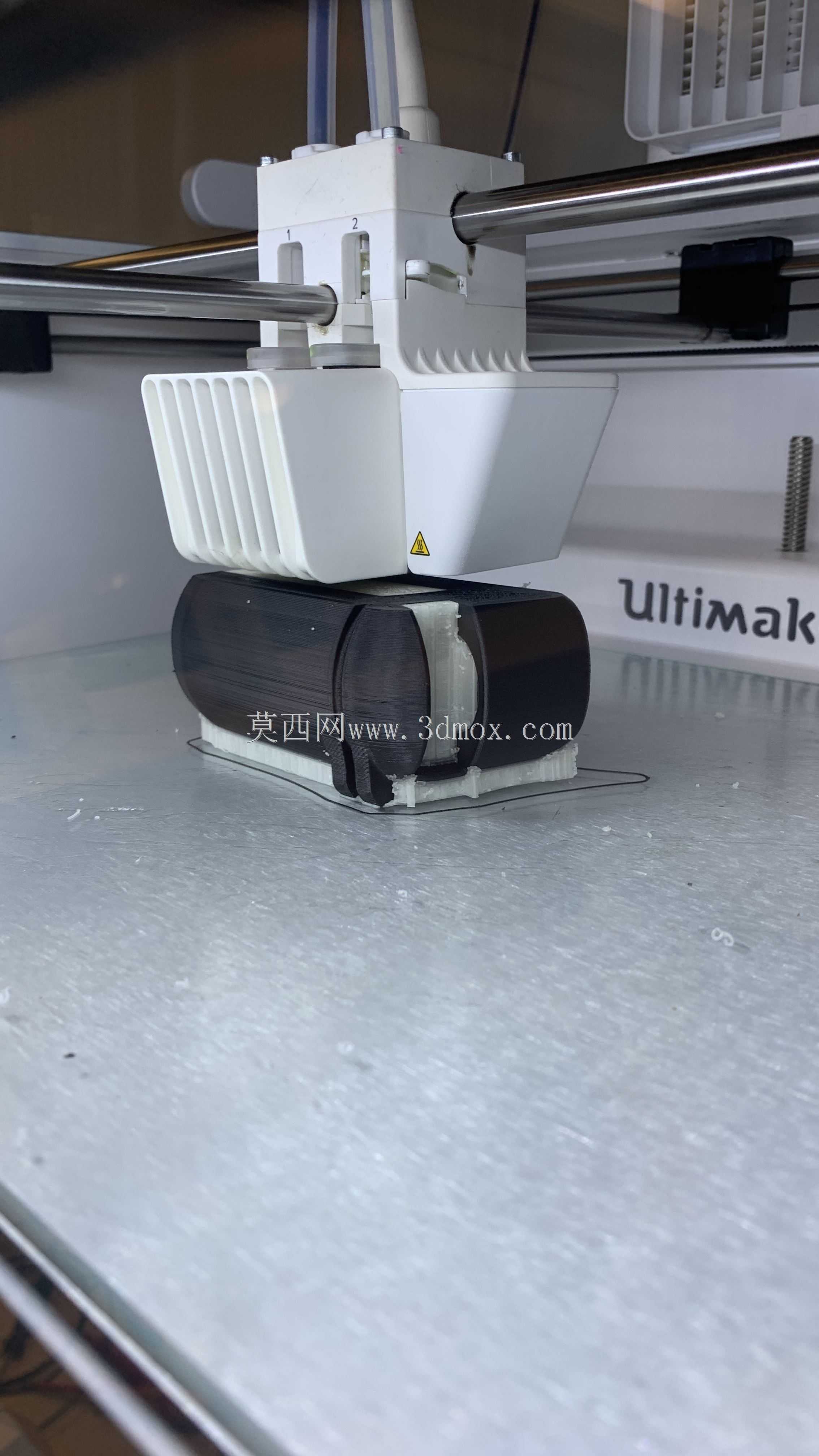

　　避免桅杆支架因为局部受力过大出现弯曲形变。从安装边界来看，这款铰接结构的安装孔位完全匹配原有DNA F1x吊杆的对接尺寸，不需要对原有桅杆支架进行额外的打孔、切削加工，直接替换原有损坏的铰接部件即可完成装配，安装后铰接转动副的活动角度范围完全覆盖原有部件的转动行程，不会影响吊杆的正常收放、角度调节动作。结构外形采用圆弧过渡设计，避免尖锐棱角在航行过程中刮扯帆索、线缆，同时所有受力位置的壁厚都经过载荷校核，在满足3D打印成型工艺要求的前提下，尽可能降低结构自重，不会给桅杆顶端增加过多的额外负载。转动副的配合间隙预留了3D打印的成型公差余量，打印完成后不需要进行二次打磨、修配即可实现顺畅转动，同时间隙量控制在合理范围内，

　　不会出现航行过程中铰接位置晃动量过大的问题。在实际选型使用时，需要注意配套的固定螺栓长度要匹配铰接结构的安装座厚度，螺栓拧紧后要保证铰接件能够自由转动，不能出现锁死的情况，额外布设的辅助线缆要调整到合适的预紧力，保证其能够分担部分工作载荷，同时不会干涉吊杆的正常转动行程。
