M6滚花嵌件适配塑料连接结构

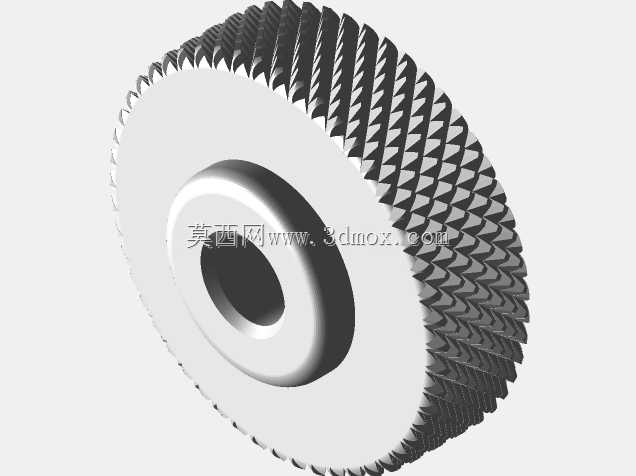

　　日常做非标设备的塑料结构件连接时，经常遇到塑料本体螺纹强度不足的问题，尤其是需要反复拆装、承受一定拉拔力的部位，直接在塑料上攻丝用不了几次就会滑牙，这组M6规格的滚花连接结构，就是专门针对这类场景做的适配设计。做结构设计的时候首先要考虑安装边界，常规M6螺纹的啮合长度如果是纯塑料材质，至少要做到8mm以上才能保证基础的连接强度，但如果设备内部空间有限，没法预留足够的螺纹长度，嵌装金属螺母就是最稳妥的解决方案。这组结构做了两种形态，一种是不带嵌件的纯塑料滚花结构，适合一次性装配、不需要后期拆卸的部位，比如设备内部的线束固定座、小型传感器的安装支脚，这类部位装配后基本不会反复拆装，纯塑料结构就能满足使用需求，

　　滚花的外表面设计还能增加和周边包覆结构的摩擦力，避免装配后出现转动松脱的问题。另一种带M6螺母嵌件的结构，针对需要反复拆装的连接部位，比如设备外壳的拼接处、需要定期更换的模组安装位，金属螺母嵌件可以承受多次拧动的磨损，不会出现塑料螺纹滑牙的问题。设计的时候要注意嵌件的安装时机，做3D打印加工的话，要提前算好螺母的放置层位，打印到对应高度时暂停设备，把M6六角螺母放进预留的嵌装槽里再继续打印，嵌装槽的尺寸要比螺母的对边尺寸大0.2mm左右，既方便放置，又不会让螺母在槽里出现旷量。外表面的滚花设计不只是为了防滑，滚花的凹凸结构在塑料冷却或者打印固化的过程中，能和周边的塑料层形成更好的咬合，避免螺母嵌件在受力的时候出现轴向拔脱的情况。

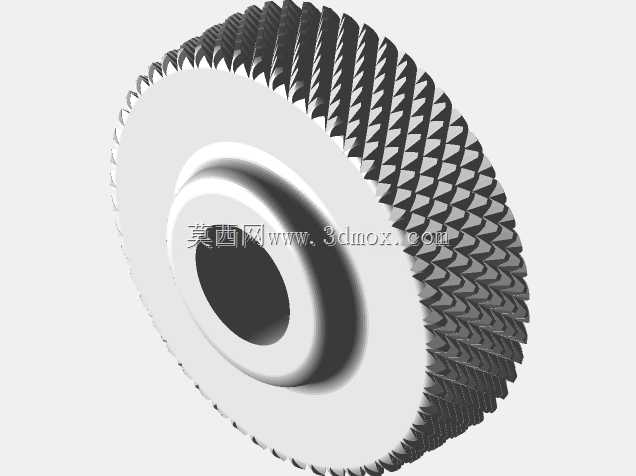

　　实际选型的时候要注意安装空间的预留，带嵌件的结构外径要比纯塑料版本大2mm左右，给嵌装槽留出足够的壁厚，避免放置螺母的时候把周边的塑料壁撑裂。如果是用于有振动的设备场景，比如小型自动化设备的运动模组旁的安装位，优先选带嵌件的版本，纯塑料版本在长期振动下容易出现螺纹疲劳失效，带金属嵌件的结构抗振动松脱的能力要强很多。另外还有适配带垫圈安装的衍生结构，安装面预留了垫圈的沉台位置，装配的时候垫圈不会突出安装面，能保证连接面的平整度，避免出现安装倾斜导致的受力不均问题。做这类小尺寸连接结构的时候，不要忽略螺纹收尾处的退刀结构，虽然是嵌装螺母，但预留的螺纹导入倒角能让装配的时候螺丝更容易对准，不会出现拧歪导致的螺母嵌件松动。
