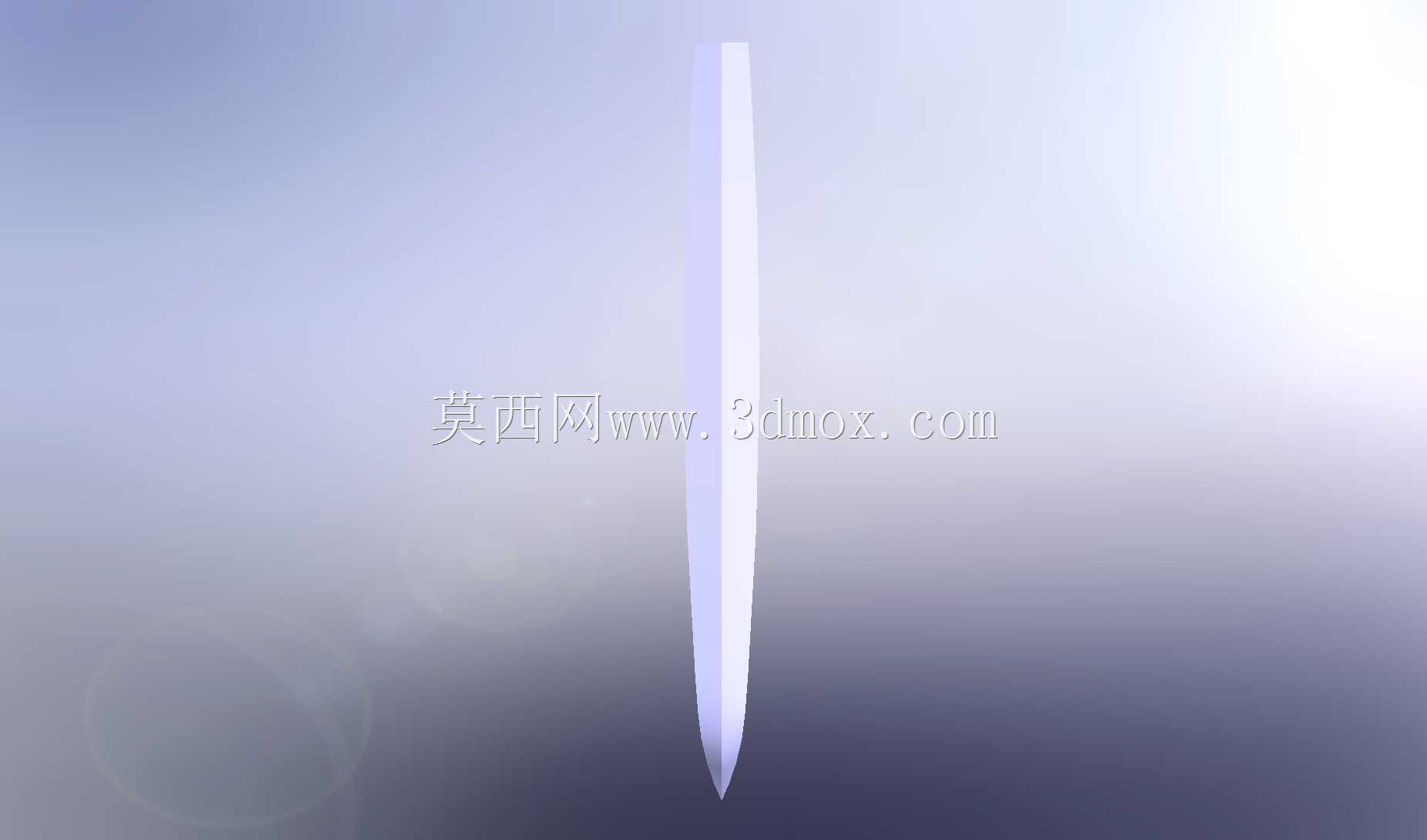

双体船赫尔-2船体结构三维数模

　　这款双体船船体结构，是cat hull系列的第二款衍生船型，核心面向近岸休闲航行、浅水区域作业、小型水文勘测等场景的船体选型需求。区别于常规单体船型，双片体的布局从根源上降低了航行时的横摇幅度，在浪高0.8米以内的近岸水域，乘客的晕船感会比同尺寸单体船降低六成以上，同时两片体之间的甲板预留空间，可灵活搭载勘测设备、休闲座椅或是小型储物舱，适配不同使用场景的改装需求。

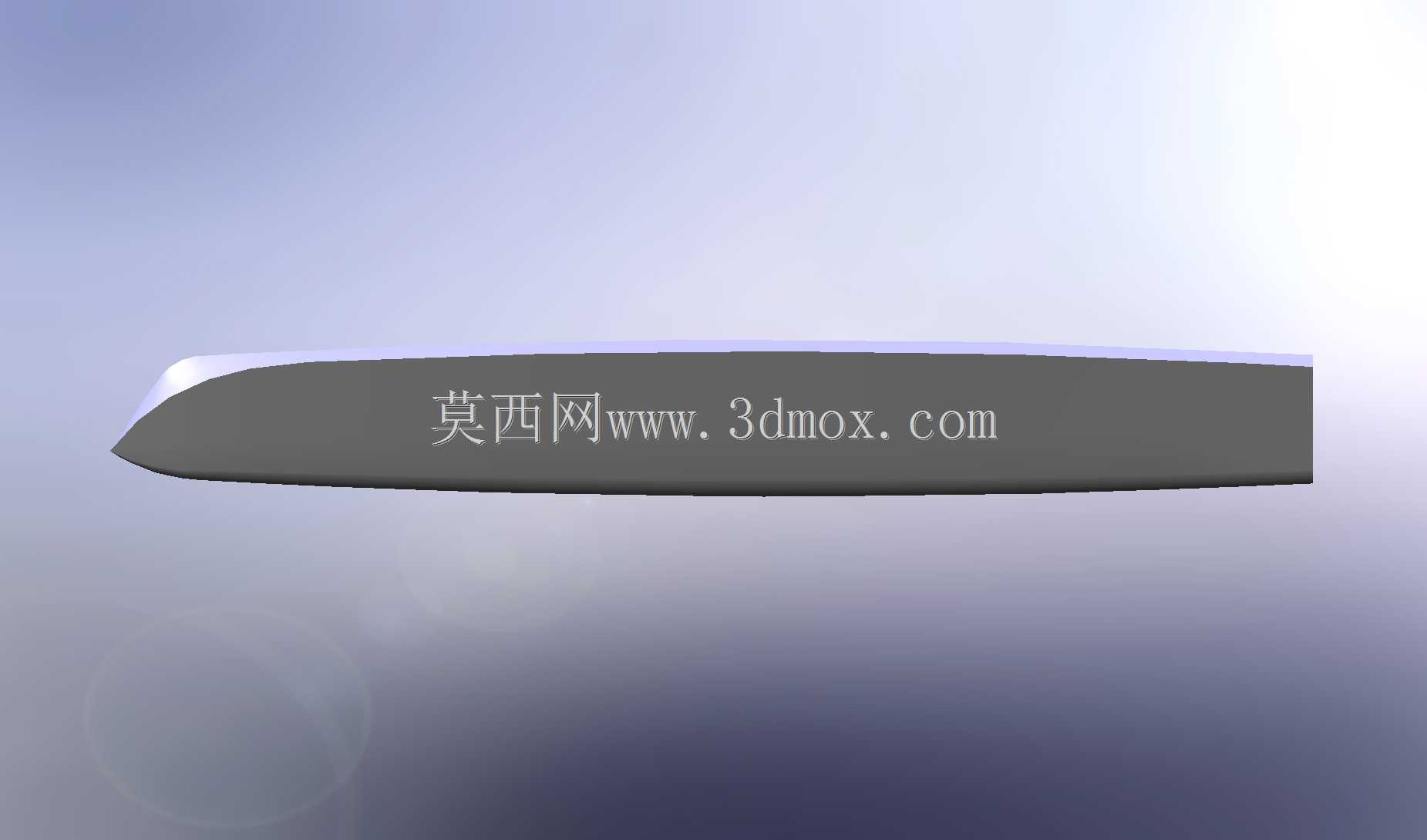

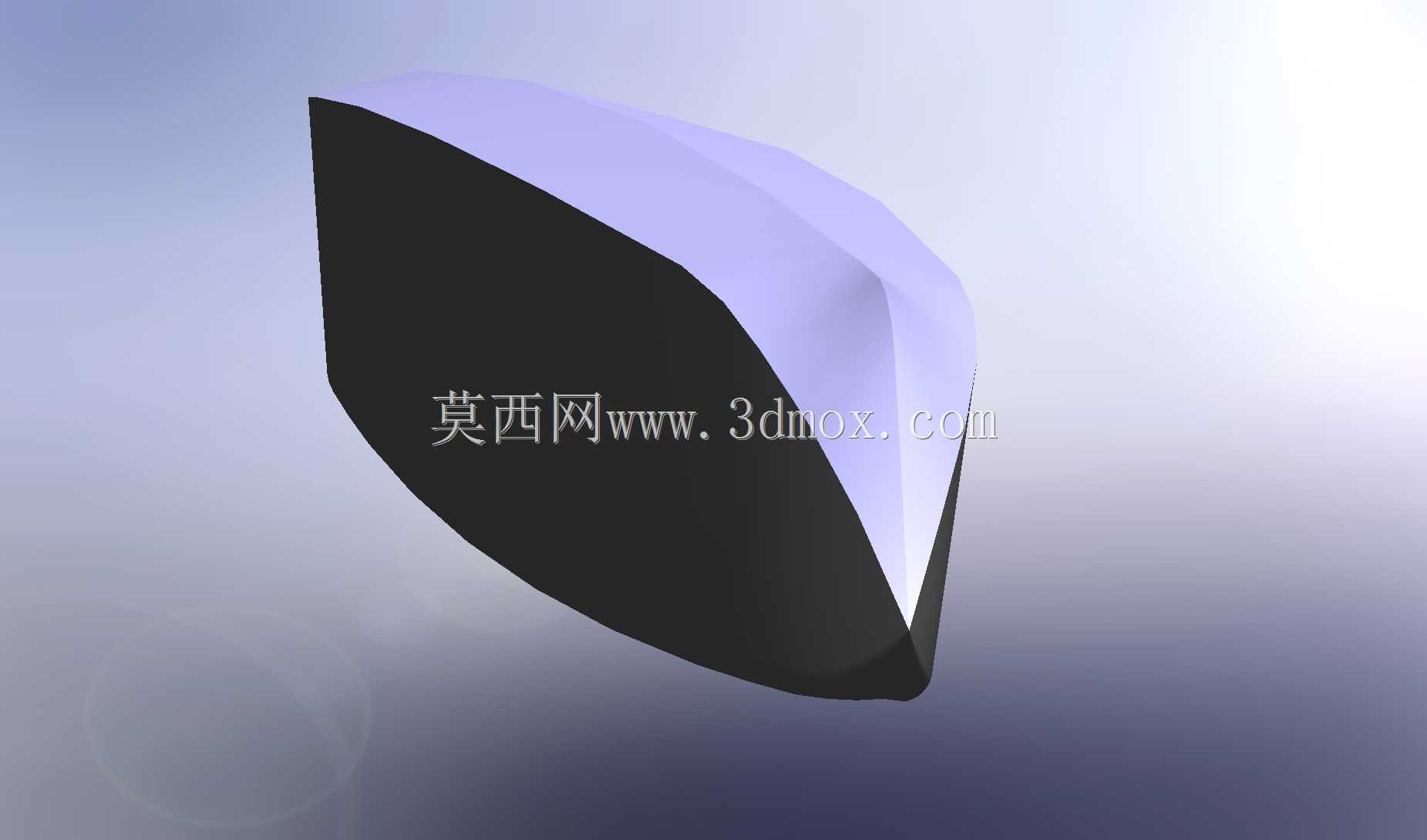

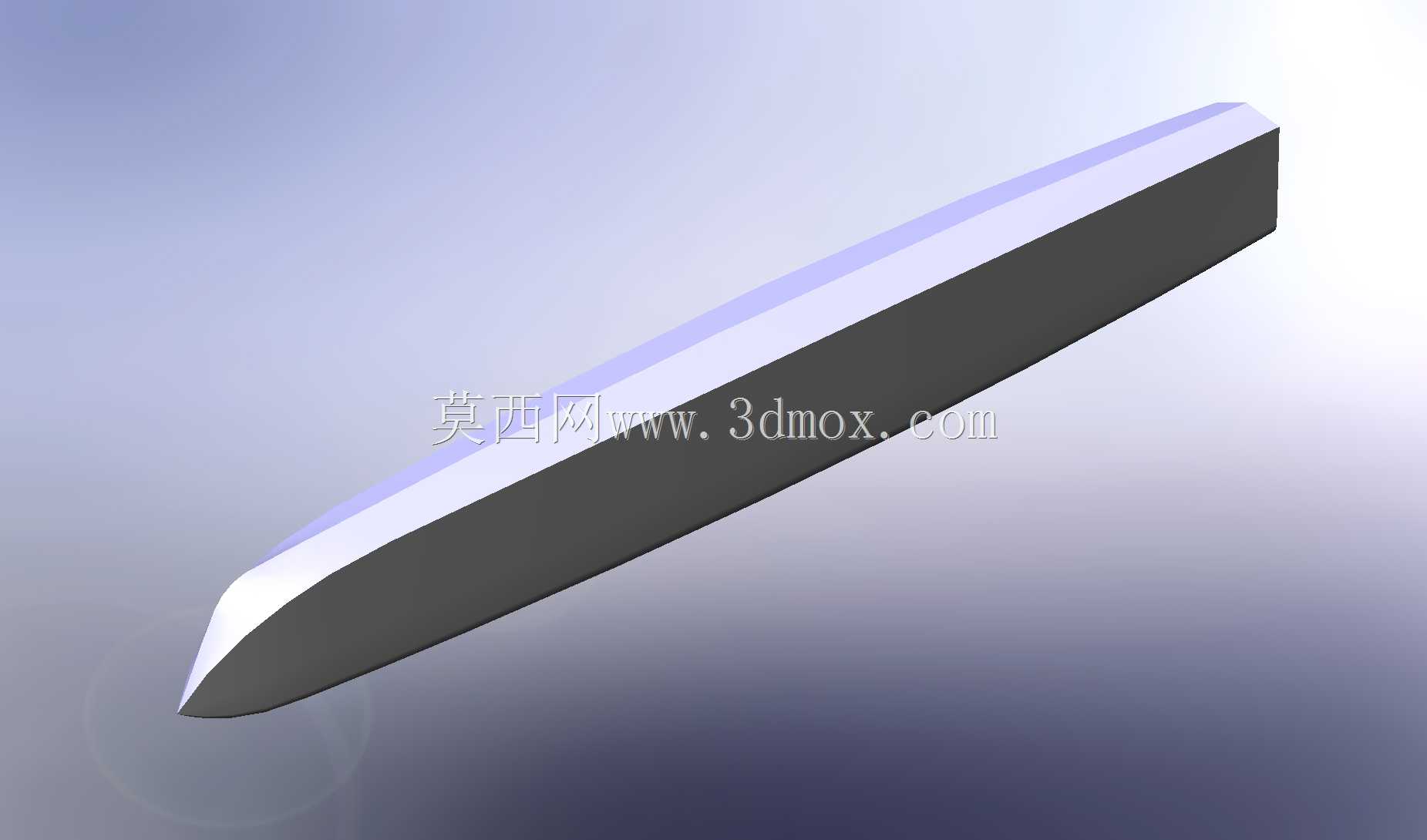

　　从设计逻辑来看，这款船体的片体线型做了针对性优化：首部采用大倾角的削尖设计，航行时能快速破开表层水流，减少兴波阻力带来的动力损耗，在12节的巡航速度下，阻力系数比常规钝首双体船低17%左右；片体中段采用等截面的修长构型，长宽比控制在12:1，既保证了航行时的航向稳定性，也给内部的动力舱、燃油舱预留了足够的布置空间，不会因为片体过窄导致设备安装干涉；尾部做了微抬的过渡设计，能减少航行时的尾部涡流，提升螺旋桨的工作效率，同时避免倒车时水流倒灌进尾板区域。

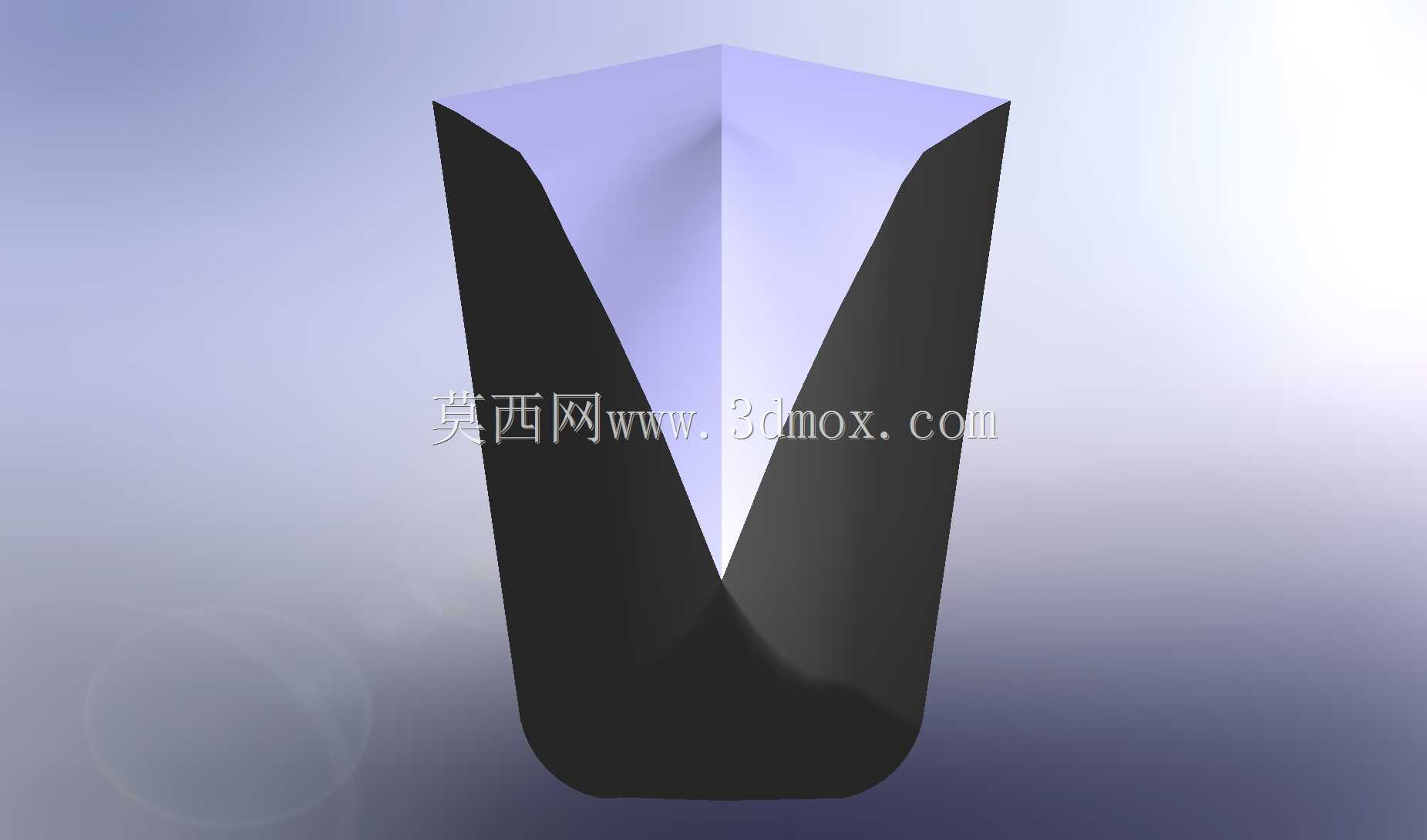

　　从安装边界来看，单片体的型宽控制在0.45米，两片体的中心间距为1.8米，整体总宽2.7米，刚好适配普通拖车架的装载宽度，不需要办理超宽运输手续，陆地转运的便利性大幅提升；船体的型深为0.6米，设计吃水深度0.25米，在水深0.4米以上的浅滩、内河区域都能顺利通行，不会出现触底搁浅的问题。片体的上缘做了15度的外飘设计，高速航行时溅起的水流会顺着外飘结构滑向船身外侧，不会打湿中部甲板的作业区域。

　　在结构设计上，这款船体的片体内部预留了三道横向加强筋的安装位，建模时已经对齐了骨材的安装基准，后续做结构细化时可以直接在预留位置添加肋骨、舱壁结构，不需要重新调整线型；片体与连接桥的衔接区域做了圆弧过渡处理，避免应力集中导致的结构疲劳，长期在波浪交变载荷下航行，衔接处的结构寿命比直角连接结构提升40%以上。船首的线型曲率做了连续顺滑处理，后续做玻璃钢模具开模或是铝合金板材折弯加工时，都能直接提取曲面数据，不需要二次修顺曲面，能大幅缩短生产前的准备周期。

　　针对不同的动力配置需求，船体尾部的尾板预留了外挂机的安装平面，可适配15-30马力的船外机，安装孔位的基准面已经做了平面度处理，安装时不需要额外打磨找平；如果要改内置动力，片体中段的预留舱室也能容纳小型柴油机和传动轴，舱室的边界尺寸已经做了干涉检查，常规的小型船用动力都能顺利装入，不会出现空间不足的问题。
