微型MicroSD卡插拔辅助镊子结构设计

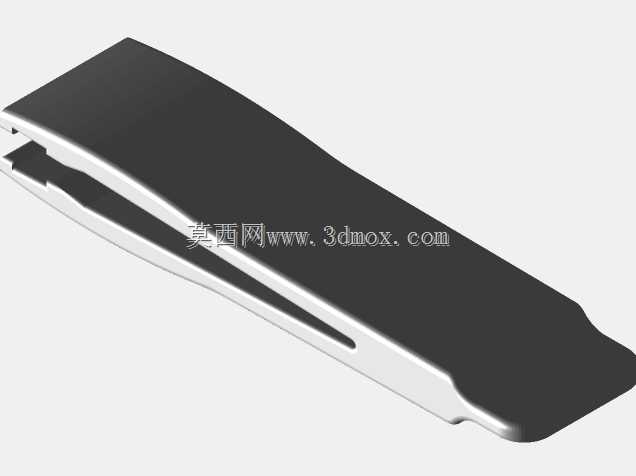

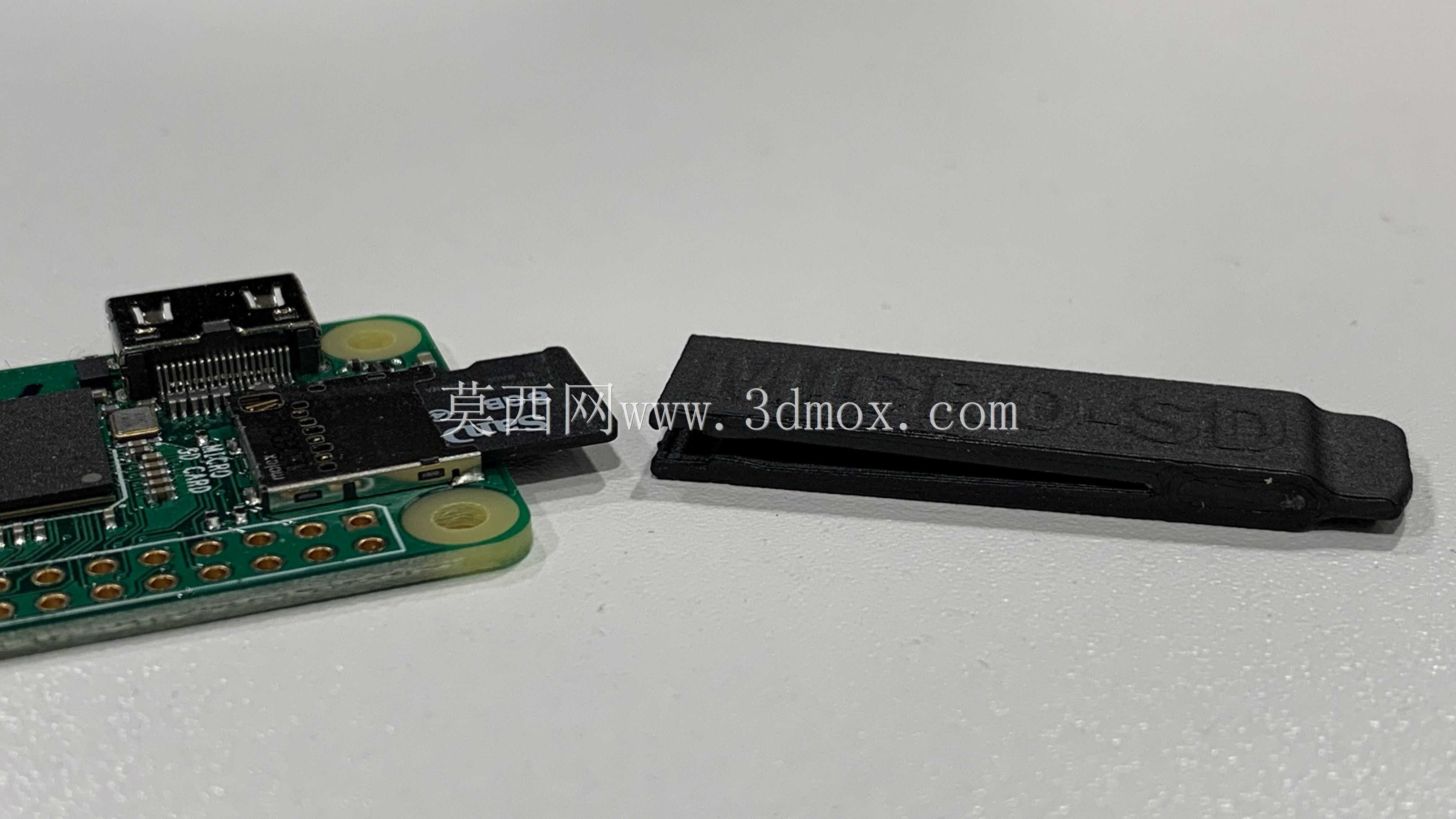

　　做嵌入式硬件调试这些年，碰到过太多板载MicroSD卡槽的糟心问题——很多开发板为了压缩板面尺寸，会把卡槽贴在板边甚至夹层位置，手指根本伸不进去，用普通尖头镊子夹卡要么打滑刮花金手指，要么用力不均把卡槽的塑料弹片撬变形，换一次卡折腾十几分钟是常事，这款辅助镊子就是针对这类场景做的定向结构设计。从实际使用逻辑出发，这款工具没有沿用普通镊子的尖头夹持结构，而是做了和MicroSD卡外形完全匹配的卡槽式夹持端，内槽尺寸严格贴合标准MicroSD卡的15mm×11mm×1mm外形公差，槽内做了0.1mm深度的细磨砂防滑纹，不需要施加太大夹持力就能稳稳卡住卡身，不会出现夹偏、打滑的问题，哪怕是戴防静电手套操作也能精准对位。

　　设计时特意考虑了不同板卡的安装边界，镊子的夹持臂做了1.2mm的超薄厚度处理，能伸进板边预留间隙仅1.5mm的狭窄空间，不会和周边的USB接口、排针、电容元件发生干涉，臂身做了15度的弯折角度，操作时手部不会遮挡板卡上的丝印标识，能直观看到卡槽的插拔定位点，避免硬插怼坏卡槽引脚。和普通镊子的尖头施力不同，这款工具的夹持力是均匀分布在卡身两侧的，插拔时能保证卡身和卡槽保持水平对位，不会出现斜插导致的金手指磨损、弹片变形问题，不管是量产测试工位频繁换卡烧录，还是嵌入式开发阶段反复调试固件换卡，都能大幅降低卡槽和存储卡的损坏概率。整个结构没有多余的复杂零件，一体成型的刚性结构能保证长期使用不会出现臂身变形、夹持对位偏移的问题，

　　夹持端的槽口做了0.2mm的导入倒角，取卡时只要对准卡身轻轻推入就能卡住，拔卡时顺着卡槽方向匀速施力就能平稳带出卡，哪怕是卡槽内有弹片轻微卡滞的情况，也能通过均匀施力把卡顺利取出，不会出现卡断在卡槽里的极端情况。针对工业现场的使用场景，这款工具的臂身做了防静电材质适配，不会在操作过程中释放静电打坏板卡上的敏感芯片，整体长度控制在120mm，刚好适合手持操作，不会因为太长导致操作晃动感，也不会因为太短够不到深置的卡槽。
