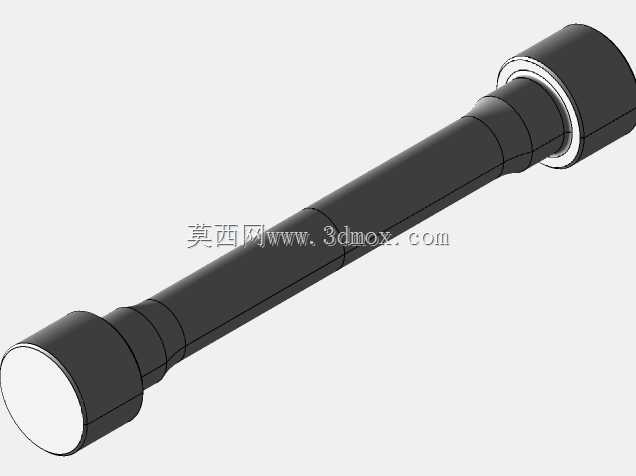

ASTM-E8标准12.5mm圆形拉伸试样结构

　　在金属材料力学性能检测环节，拉伸试样是获取材料屈服强度、抗拉强度、断后伸长率、断面收缩率等核心参数的关键载体，这款12.5mm直径的圆形拉伸试样完全遵循ASTM-E8标准的尺寸规范设计，适配绝大多数常规万能材料试验机的夹持工况。从实际检测场景来看，这类试样主要用于黑色金属、有色金属棒材或锻件的室温拉伸性能测试，两端加粗的夹持段做了圆弧过渡处理，避免应力集中在夹持区域导致试样在非标距段断裂，直接造成试验数据作废。设计过程中首先明确了平行段的尺寸公差要求，标距段的表面粗糙度需要控制在合理区间，避免表面加工刀痕成为裂纹萌生源，影响最终的断后伸长率测量准确性；两端的夹持段直径匹配常规楔形夹具的夹持范围，端部的平面设计可以适配试样对中装置，

　　保证装夹后试样的轴线与试验机拉力轴线完全重合，消除附加弯曲应力对测试结果的干扰。从安装边界来看，试样总长度适配100kN到600kN量程万能试验机的拉伸空间，不需要额外加装过渡夹具即可直接装夹，过渡圆弧的曲率半径严格遵循标准要求，既保证平行段的应力分布均匀，也避免圆弧段与平行段衔接处出现应力突变。日常检测作业中，这类标准试样的三维结构可以直接用于检测前的装夹模拟，提前验证夹具适配性，也可以作为力学性能试验教学的演示模型，帮助试验人员理解试样各段结构的设计用意——比如平行段的长度设置需要满足标距标记的空间要求，同时预留足够的均匀变形区间，让材料的塑性变形完全在标距段内完成；夹持段的长度需要保证楔形夹具的夹持摩擦力足够，

　　避免拉伸过程中出现打滑现象，导致力值采集失真。不同于非标定制的拉伸试样，这款标准圆形试样的各段尺寸比例经过长期试验验证，能够覆盖绝大多数常规金属材料的拉伸测试需求，不管是进厂原材料复检，还是热处理后的工艺性能验证，都可以直接参照该结构进行试样加工，不需要反复核对标准中的尺寸公差要求，减少试样加工出错导致的试验返工。
