金属平面应变断裂韧性紧凑拉伸试样结构

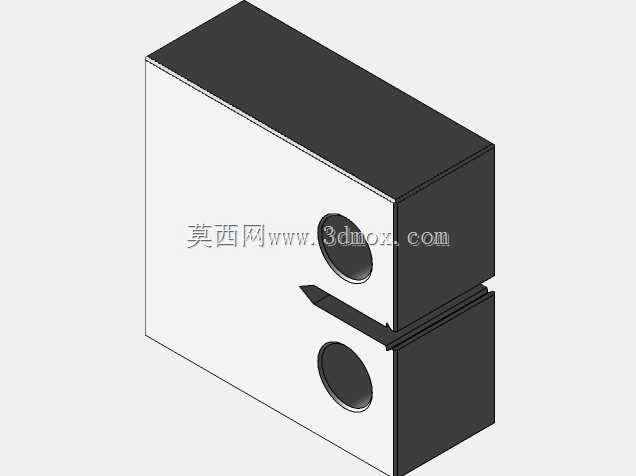

　　在金属材料力学性能检测领域，平面应变断裂韧性是表征材料抵抗裂纹失稳扩展能力的核心指标，直接决定了承压构件、航空航天结构件、重型装备承载部件的服役安全阈值，这类测试对试样的几何精度、形位公差有着极为严苛的要求，任何尺寸偏差都会直接导致测试结果偏离真实值，无法为材料选型、结构校核提供可靠依据。本次呈现的紧凑拉伸C(T)试样结构，完全匹配ASTM E399测试标准的比例要求，整体采用矩形块体构型，上下对称分布两个同轴加载销孔，销孔位置与试样边缘、预制裂纹尖端的距离严格遵循标准规定的比例关系，试样中部预置符合标准要求的裂纹萌生缺口，缺口尖端的角度、根部曲率都经过精准校核，能够保证疲劳预制裂纹过程中裂纹沿预设方向平稳扩展，

　　避免裂纹偏转带来的测试误差。从实际试验场景来看，这类试样需要配套专用的拉伸夹具安装在万能材料试验机上，两个销孔分别与夹具的上下加载臂铰接，保证加载过程中载荷沿试样对称轴线均匀传递，不会产生附加弯矩影响测试结果。设计过程中优先考虑了试样的加工工艺性，所有外轮廓面均采用平面铣削即可完成粗加工，销孔采用铰削工艺保证孔径精度与同轴度，缺口部分可采用线切割加工保证尖端尺寸一致性，不需要复杂的五轴加工工序，能够有效降低试样加工成本，适合批量检测场景下的试样制备。安装边界方面，试样的整体厚度根据被测材料的屈服强度匹配，保证测试过程中试样裂纹尖端处于平面应变状态，避免出现平面应力状态导致的韧性测试值偏高问题，

　　销孔直径与加载销的配合间隙控制在标准允许范围内，既保证安装便捷性，又不会因为间隙过大导致加载过程中出现载荷冲击。这类试样结构不仅可用于常规金属材料的断裂韧性测试，经过尺寸比例缩放后也可用于焊接接头、增材制造构件、复合材料金属基体的断裂性能测试，结构上的对称设计也方便在试样表面粘贴应变片、安装引伸计来采集裂纹扩展过程中的载荷、位移数据，为材料断裂韧度KIC的计算提供准确的原始数据。在实际实验室应用中，这类标准化试样结构能够统一不同检测机构的试样制备规范，消除试样几何差异带来的测试结果离散性，让不同批次、不同来源的材料测试数据具备横向可比性，为材料研发、质量检验、失效分析环节提供稳定的测试载体。
