DIN2510标准M20规格专用螺栓结构

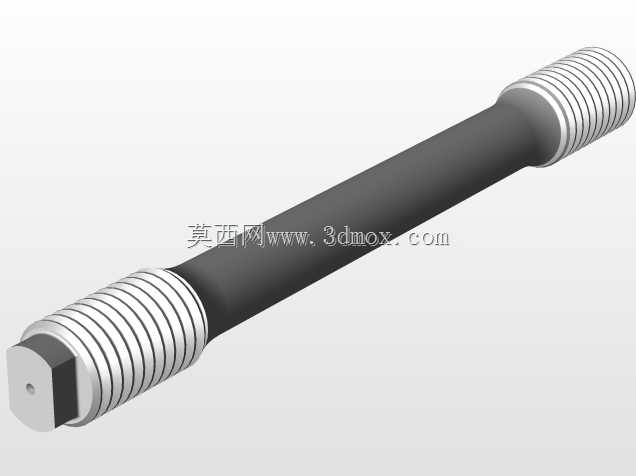

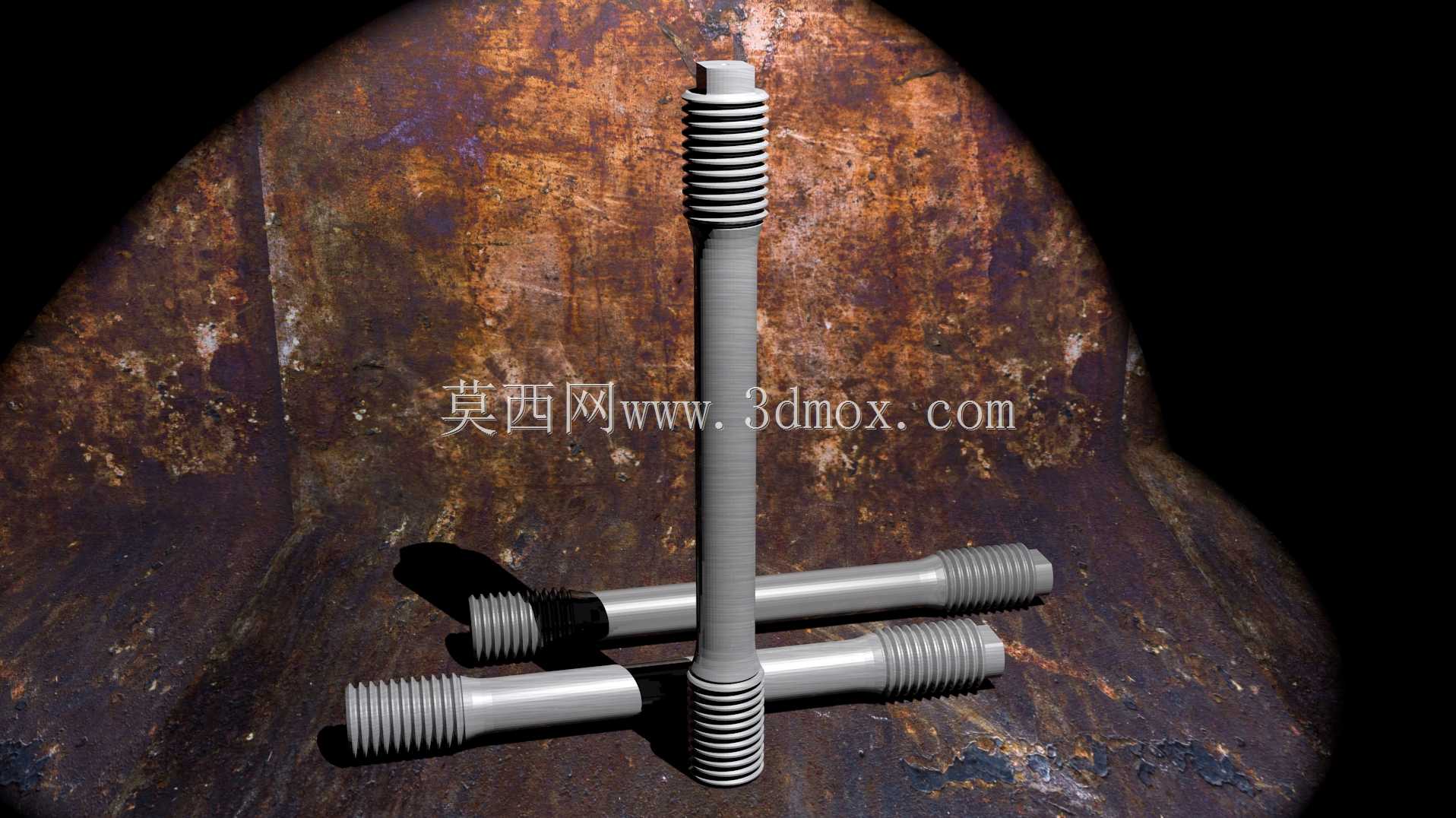

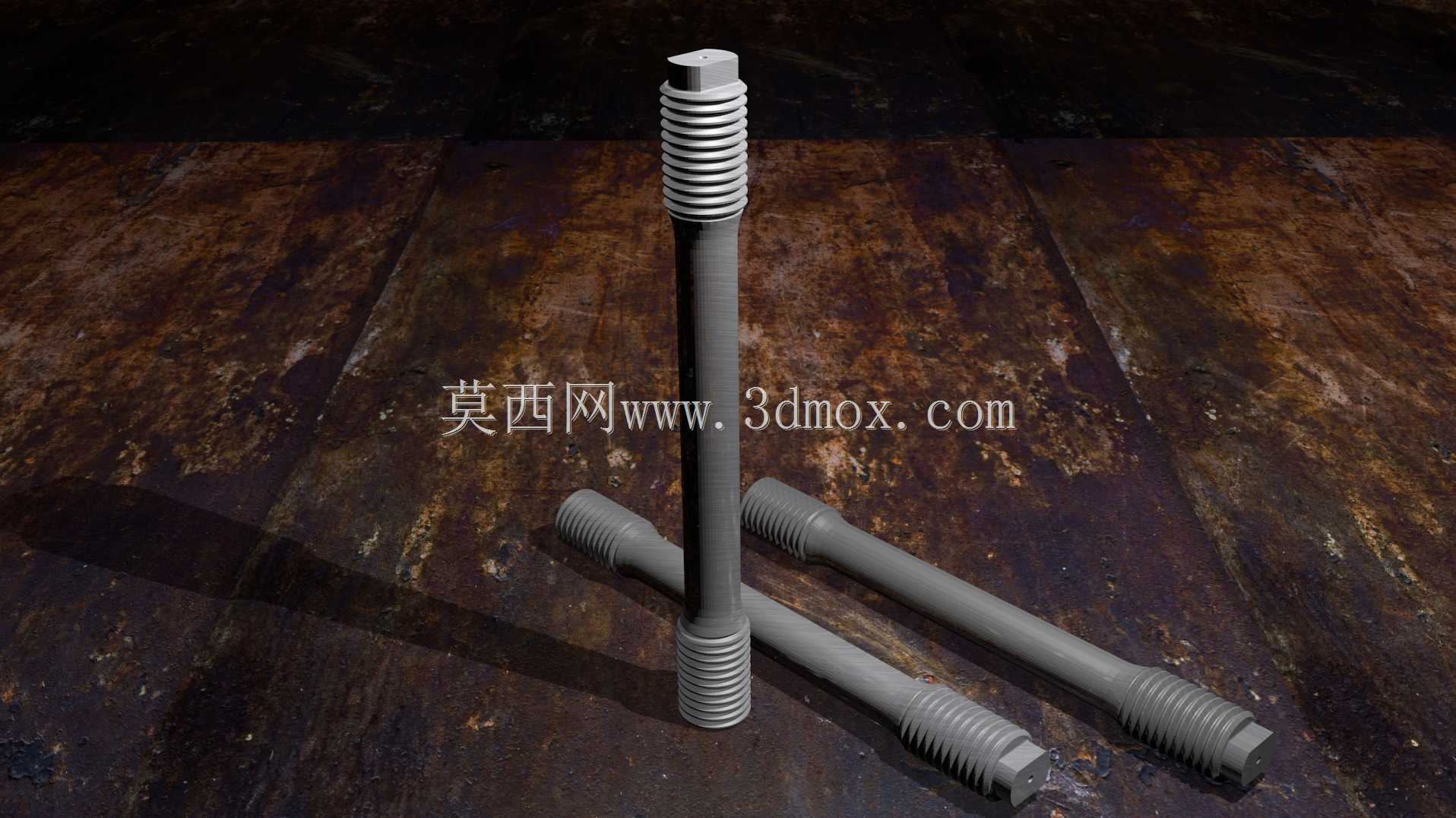

　　在重型机械、轨道交通制动单元、高压管道法兰连接以及传感器安装基座的装配场景中，这类符合DIN2510标准的M20专用螺栓是承担载荷传递、保证连接副可靠性的核心基础零件。不同于普通外六角螺栓的通用适配设计，该款螺栓采用两端带螺纹、中间光杆段的结构形式，光杆部分的直径与螺纹大径保持一致，能够在穿装时与安装孔形成更紧密的间隙配合，减少横向载荷作用下的连接副窜动量。两端的螺纹段做了简化牙型处理，在建模阶段保留了螺纹的核心啮合尺寸特征，省略了非啮合区域的微小牙底圆弧细节，既能够满足装配干涉检查、连接强度仿真的精度要求，也能降低三维装配体的文件运算负荷，适配大型设备总装时的模型轻量化需求。从安装边界来看，

　　该螺栓的总长度适配厚度在120mm以内的叠层连接件，两端螺纹段的有效啮合长度分别为25mm和30mm，能够匹配不同厚度的锁紧螺母与防松垫圈组合，中间光杆段的表面粗糙度要求控制在Ra3.2以内，避免穿装时刮伤安装孔内壁的防腐涂层。在实际设备运行过程中，这类螺栓常应用在存在交变振动载荷的连接位置，比如传感器的安装支架固定、制动管路的法兰对接、重型设备的地脚预紧等场景，设计时特意在螺纹与光杆的过渡位置做了R2的圆角过渡，消除应力集中点，避免长期受交变载荷时出现根部断裂的失效问题。建模过程中，螺纹段的牙型采用梯形简化轮廓，螺距严格匹配M20粗牙螺纹的2.5mm标准值，能够直接用于生成工程图的螺纹标注，也可导入有限元分析软件直接划分网格，

　　不需要额外做几何修复。螺栓的端部做了1.5mm的45度倒角，既方便安装时的对准导入，也能避免端部锐边划伤操作人员，同时减少螺纹首牙的磕碰损伤概率。在进行设备选型匹配时，需要注意该螺栓的光杆段无退刀槽设计，不适用于需要螺纹完全拧入盲孔的连接场景，仅适用于通孔穿装、两端锁紧的连接结构，搭配双螺母防松或者弹性垫圈时，能够在-40℃到120℃的工作环境下保持稳定的连接预紧力，不会因为温度变化导致的材料热胀冷缩出现预紧力衰减过快的问题。
