摩托车变速箱通用密封油堵螺塞结构

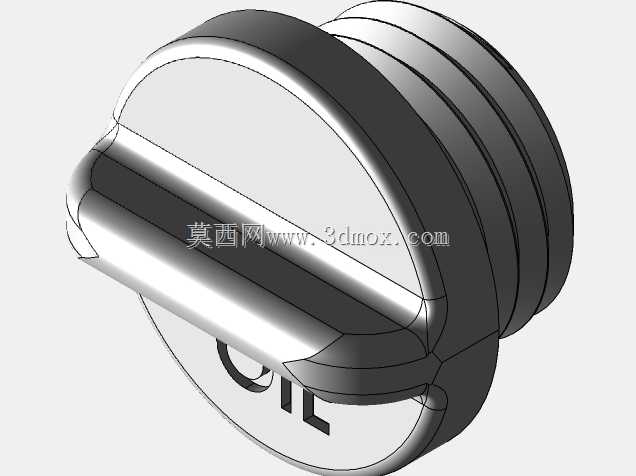

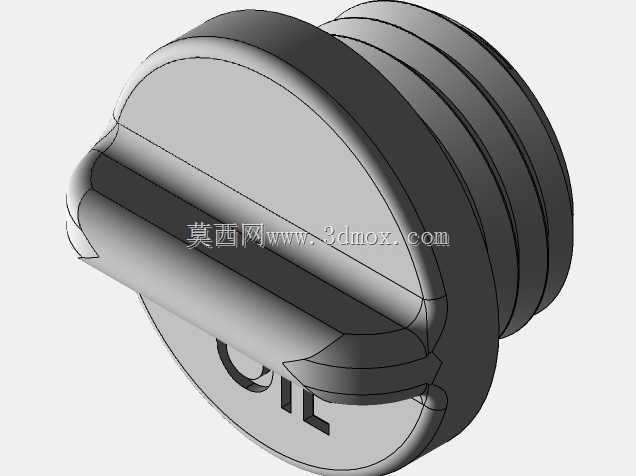

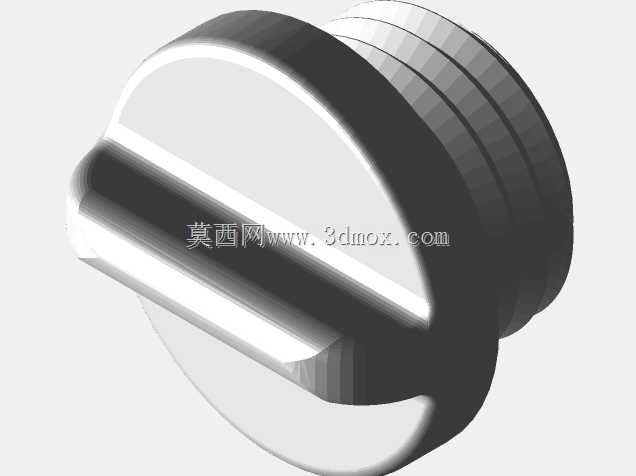

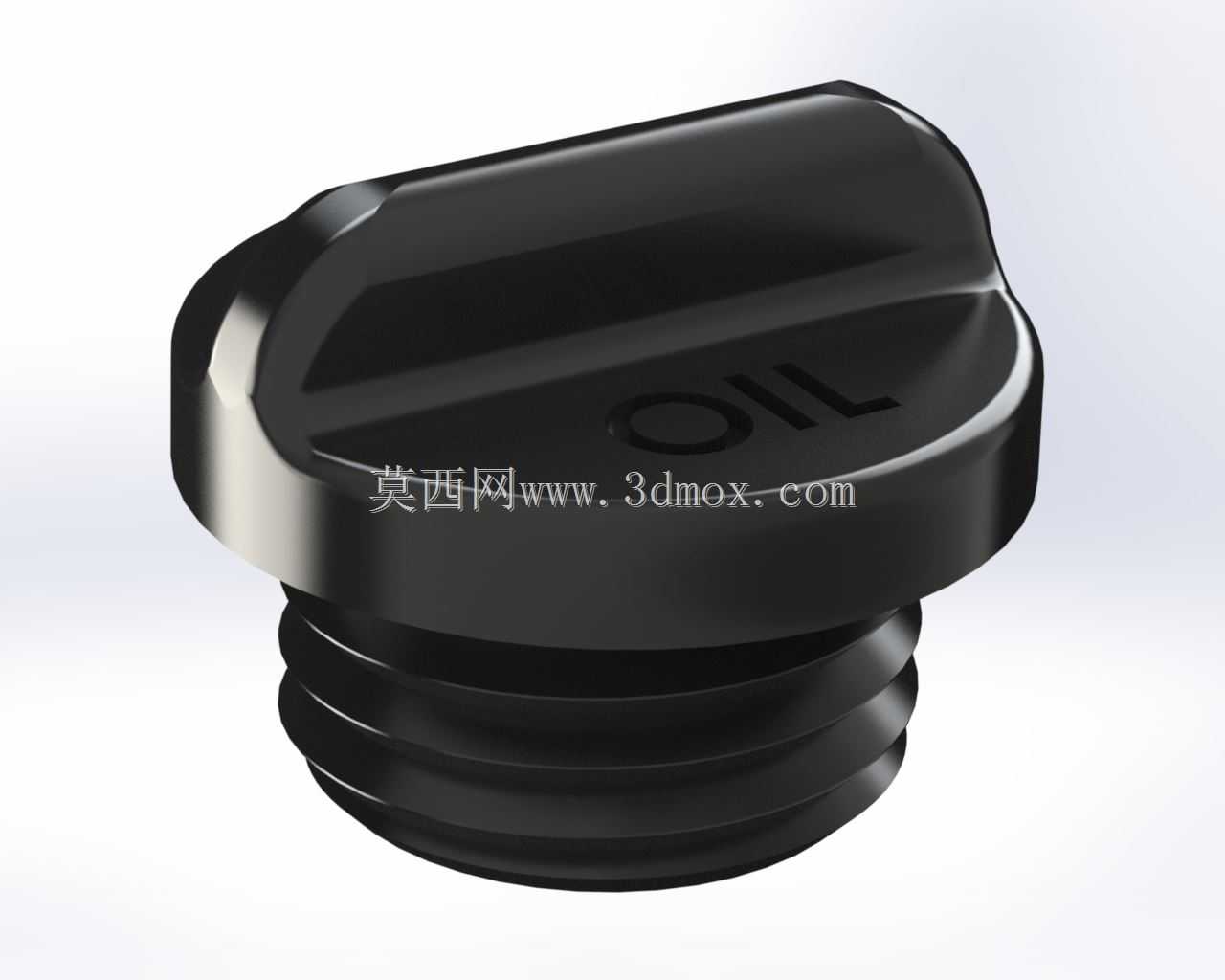

　　这款油螺塞主要适配普通民用摩托车的手动变速箱总成，作为变速箱腔体的注油口、放油口密封部件使用，日常维保场景中，技师完成变速箱齿轮油更换后，需将该螺塞旋合至对应螺纹孔位，实现腔体的静密封，避免车辆行驶过程中齿轮油渗漏，同时阻挡外界粉尘、水汽进入变速箱内部，污染齿轮油、加剧齿轮啮合副的磨损。从结构设计来看，该螺塞采用一体式结构，头部为带一字拧动槽的扁圆形结构，槽深与槽宽经过匹配设计，既可以使用一字螺丝刀完成拆装，也可适配对应规格的套筒进行大扭矩紧固，头部顶面压制有OIL标识，可在装配时快速识别部件功能，避免与其他同螺纹规格的紧固件混装。螺塞的螺纹段采用标准公制细牙螺纹设计，细牙螺纹的螺距更小，螺纹配合的接触面积更大，

　　密封性能优于粗牙螺纹，适配摩托车变速箱壳体常用的螺纹安装孔位，螺纹段长度经过尺寸校核，旋合到位后不会与变速箱内部的齿轮、拨叉等运动部件发生干涉，同时保证足够的螺纹啮合扣数，满足密封所需的压紧力要求。头部与螺纹段的衔接位置设计有环形贴合面，装配时可在该位置加装铜质或者耐油橡胶密封垫圈，当螺塞拧紧至规定扭矩时，垫圈被压合在螺塞头部端面与变速箱壳体安装面之间，填充两者配合面的微观间隙，进一步提升密封可靠性，避免出现渗油问题。外形尺寸方面，螺塞头部的外圆直径略大于螺纹大径，既可以为密封垫圈提供足够的压紧支撑面，也能在旋合过程中起到限位作用，避免螺塞过度旋入壳体内部造成螺纹滑牙或者部件磕碰。头部的厚度经过优化，

　　在满足拧动扭矩所需的结构强度前提下，尽可能压缩轴向尺寸，避免螺塞突出变速箱壳体过多，在车辆行驶过程中被路面飞溅的硬物磕碰损坏。从实际使用场景来看，这类螺塞除了适配摩托车变速箱外，也可通用于同螺纹规格的小型通用动力机械、园林机械的齿轮箱、燃油箱等需要密封堵口的位置，结构简单可靠，加工难度低，量产时可采用冷镦工艺一次成型头部与杆部，再经螺纹滚压、表面发黑处理完成加工，表面发黑层可提升部件的防锈能力，适配车辆底盘部位多泥水、多温差的使用环境，长期使用也不会出现锈蚀卡死的问题，方便后续维保拆装。在三维建模过程中，需要重点保证螺纹参数的准确性，头部拧动槽的位置度公差，以及密封贴合面的平面度要求，避免建模误差导致实际生产出的部件出现装配干涉、密封失效的问题。
