4吨额定载荷起重滑轮吊钩组件

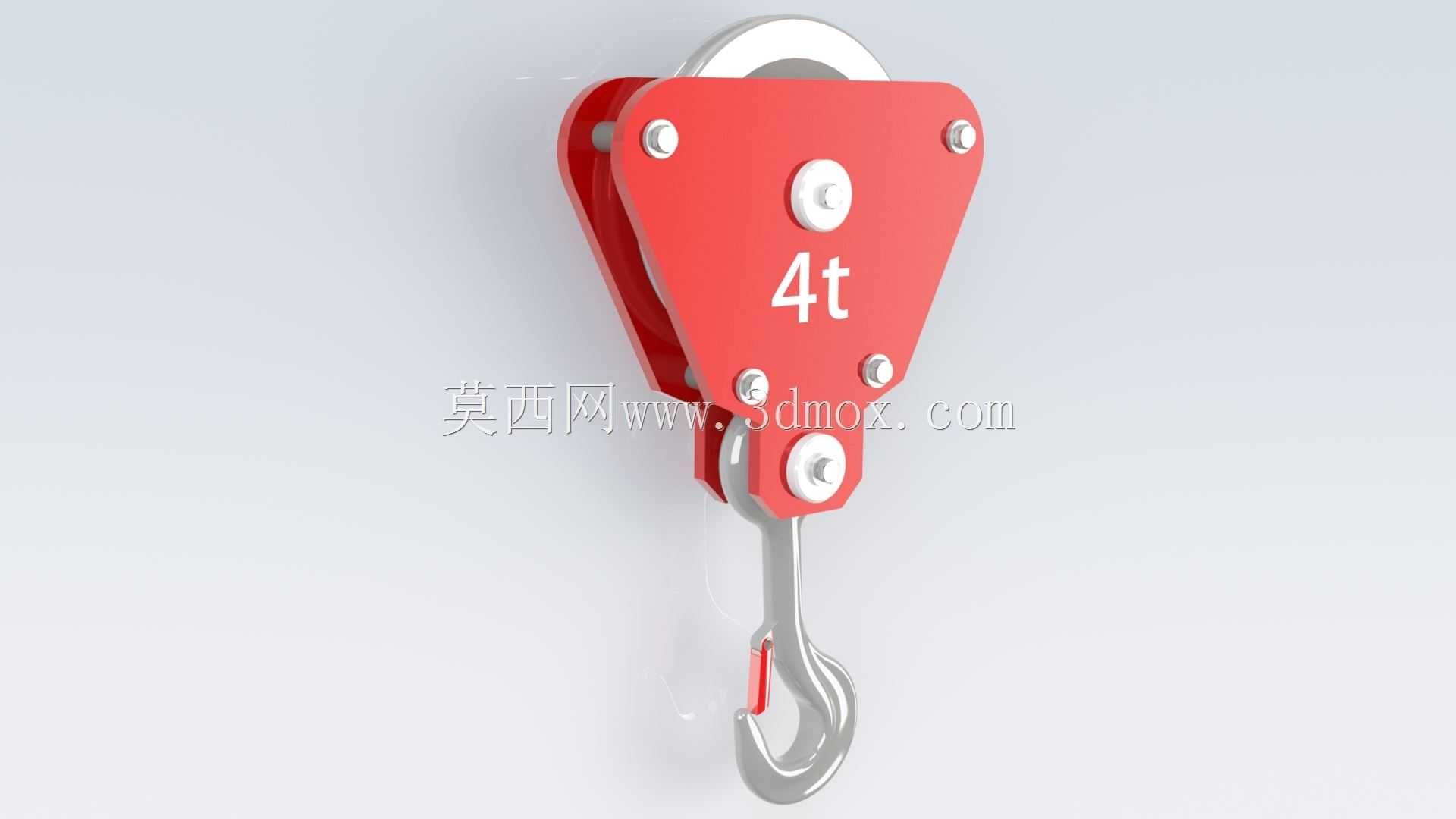

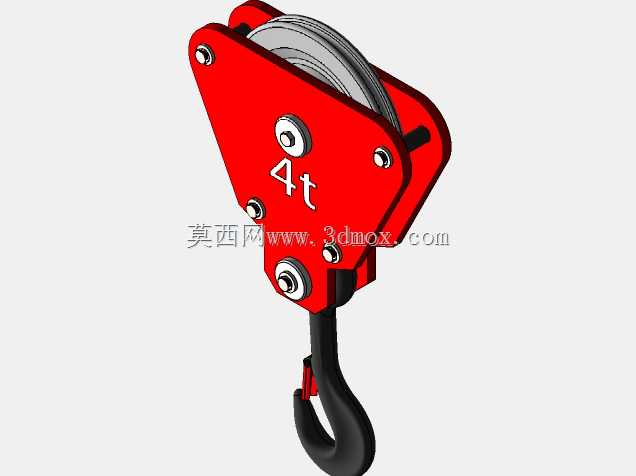

　　该起重滑轮吊钩组件主要面向车间重物转运、仓储装卸、小型设备安装就位这类常规起重作业场景，作为起重设备末端的核心受力承载部件，直接连接被吊重物与上方起重挠性件，完成载荷的传递与吊挂作业。组件采用滑轮与吊钩一体化的集成式结构设计，上方的滑轮组可适配常规钢丝绳起重索具，通过滑轮的转动降低钢丝绳牵引过程中的摩擦阻力，同时将吊钩承受的竖向载荷均匀分散到两侧护板结构上，避免局部应力集中引发结构失效。护板采用三角形板式结构，三个角点分别布置滑轮轴、吊钩连接轴以及结构加强紧固点，这种三角形布局充分利用了几何结构的稳定性，在控制整体重量的前提下最大化提升结构抗变形能力，护板表面标注的4t标识为额定工作载荷，设计时预留了一倍的安全冗余量，

　　可应对常规作业中可能出现的短时动载冲击。吊钩部分采用带安全锁舌的锻造钩体结构，锁舌可自动复位封闭钩口，防止吊装过程中索具从钩口意外滑脱引发安全事故，钩体与护板之间采用铰接连接方式，可在一定角度范围内自由转动，适配被吊重物不同的起吊角度，避免钩体承受额外的扭转力矩。从安装边界来看，该组件上方通过滑轮直接穿绕钢丝绳即可完成与起重主机的连接，无需额外的过渡连接部件，下方钩口的开口尺寸可适配常规直径的吊装带、卸扣等配套吊具，整体结构紧凑，在4吨额定载荷的同级别吊具中，外形尺寸控制较为合理，不会因为结构体积过大影响狭小空间内的吊装作业。设计过程中对各销轴连接位置都做了耐磨衬套的预留，长期使用后仅需更换衬套即可完成维护，无需整体报废更换，有效降低了使用过程中的维护成本，护板外侧的紧固螺栓采用防松设计，可适应吊装过程中持续的振动工况，避免螺栓松动引发的结构安全隐患。
