手动弯管作业用管列伊工装结构设计

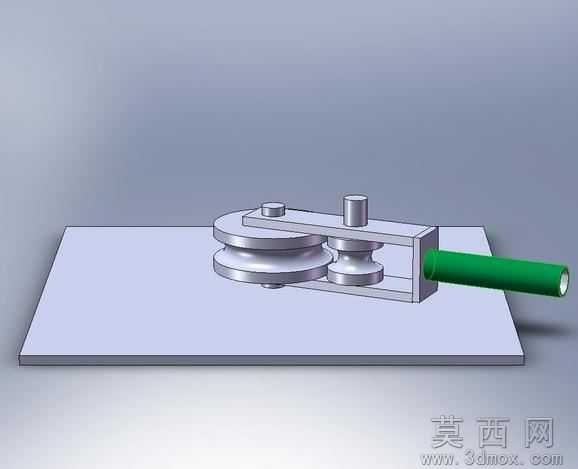

本模型为手动弯管作业配套的管列伊弯管工装，整体采用SolidWorks完成全参数化三维建模，建模过程中严格遵循手动弯管设备的机械设计逻辑，对各功能部件进行独立草绘、特征拉伸与装配约束，确保各运动部件无干涉、装配关系符合实际机械运动逻辑。模型首先搭建了基准安装平板作为承载基体，平板采用平整平面特征建模，表面赋予哑光金属板材材质，模拟实际工装的钢制安装底座质感，为上部弯管执行机构提供稳定的安装基准。上部弯管执行机构包含定径弯管轮组、压合导轮、操作手柄与管材夹持定位结构，其中弯管主轮与配套压轮均采用回转体特征建模，轮缘处精准设计与适配管材外径匹配的圆弧凹槽，建模时对凹槽的圆弧半径、深度进行参数化约束，保证弯管作业时管材能够完全嵌入轮槽，避免弯管过程中出现管材瘪陷、表面划伤的问题；轮体表面赋予亮面金属镀铬材质，还原五金工装常用的表面处理效果，金属反光效果经过渲染参数调整，呈现出真实的金属零件质感。操作手柄采用长杆类特征建模，手柄握持段赋予绿色防滑塑胶材质，与金属结构件形成明确的材质区分，手柄与弯轮机架的连接部位设置了旋转销轴结构，销轴与安装孔采用同轴心装配约束，保证手柄能够绕销轴顺畅转动，带动压轮完成对管材的压合弯管动作。机架部分采用钣金折弯与块体组合建模，各连接部位的螺栓、销轴等标准件均按照实际规格建模，装配时添加了对应的重合、同轴心等约束，还原真实工装的装配逻辑。渲染阶段采用工作室均匀布光，调整环境光与反射参数，让金属部件的反光、塑胶手柄的哑光质感都得到清晰呈现，整体模型结构完整，各部件的尺寸比例、配合关系完全符合手动弯管工装的实际设计要求，能够直观展示管列伊弯管器的工作原理与结构组成，可用于手动弯管工装的结构参考、五金工具类产品的设计演示场景。
