分体式空调室外机风扇电机结构设计

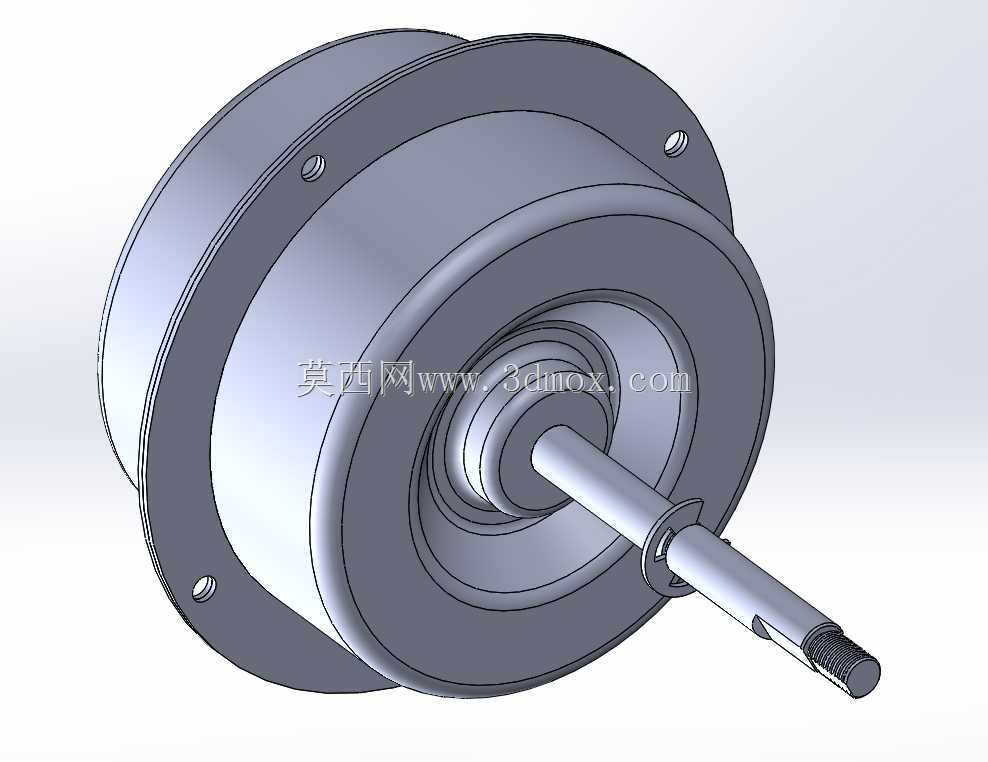

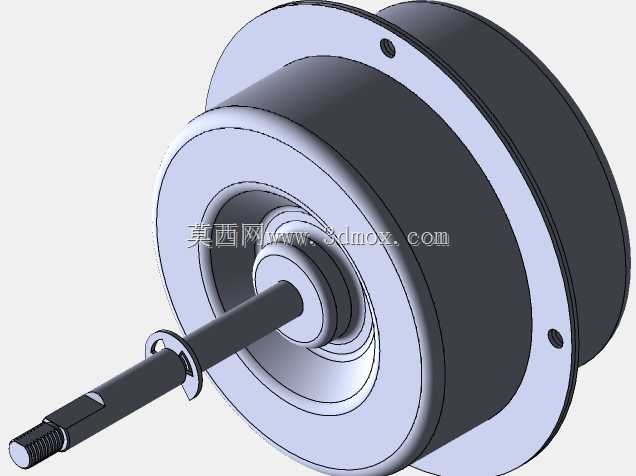

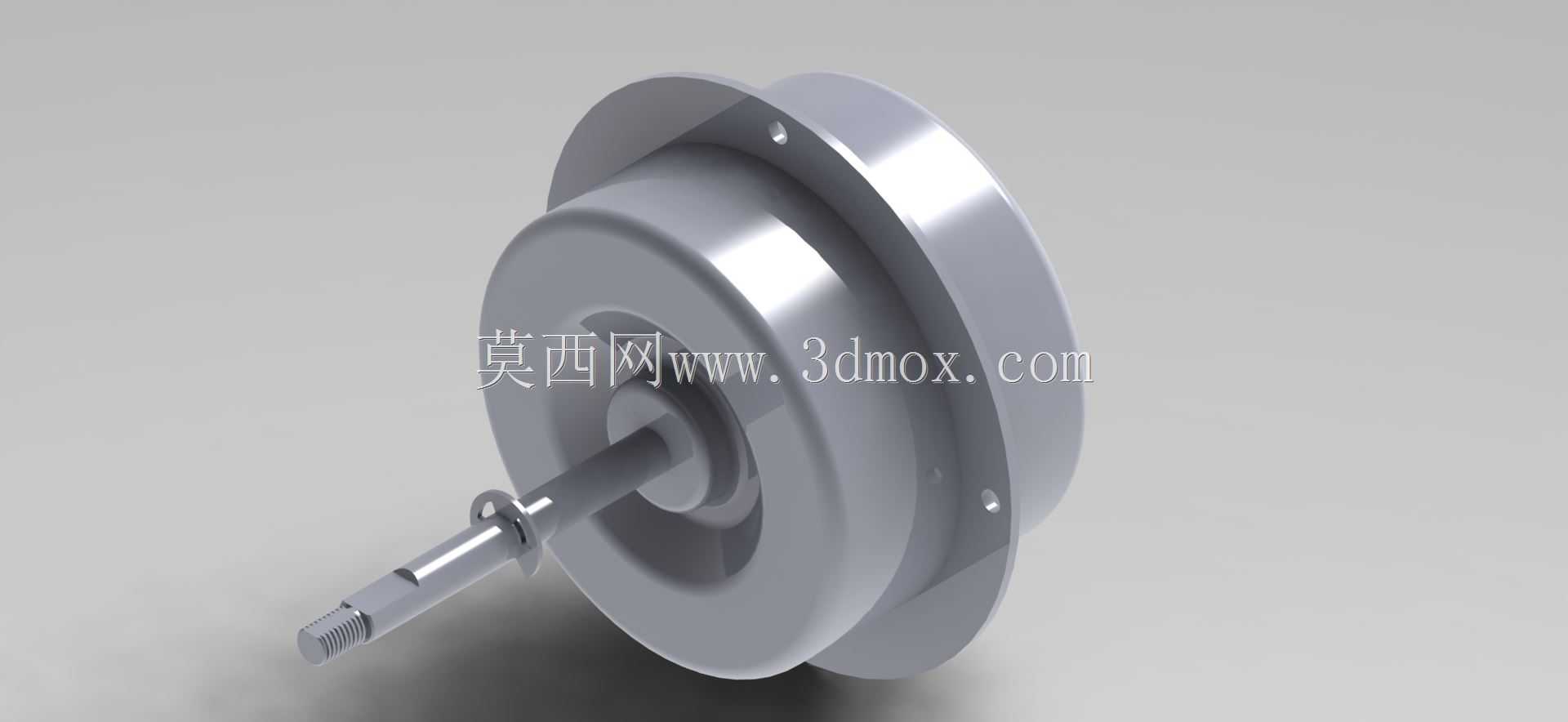

　　这款风扇电机主要适配分体式空调室外机组的换热送风场景，是室外机强制对流换热模块的核心动力部件，直接驱动轴流风叶转动，带动室外空气快速流经冷凝器翅片，带走制冷循环中高压冷媒释放的热量，保障空调系统的换热效率与运行稳定性。从结构设计逻辑来看，电机采用单出轴卧式安装布局，输出轴端直接对接风叶轮毂，省去了额外的传动连接结构，既减少了传动环节的功率损耗，也降低了运行过程中的振动与异响风险，适配室外机长期户外运行的可靠性要求。安装边界方面，电机轴伸端直径为φ12，公差控制在-0.03到-0.01mm区间，能够与风叶轮毂形成精准的过渡配合，避免运行过程中出现风叶窜动、偏心抖动的问题；轴端预留M10螺纹段，螺纹段距离轴肩的轴向尺寸为18mm，

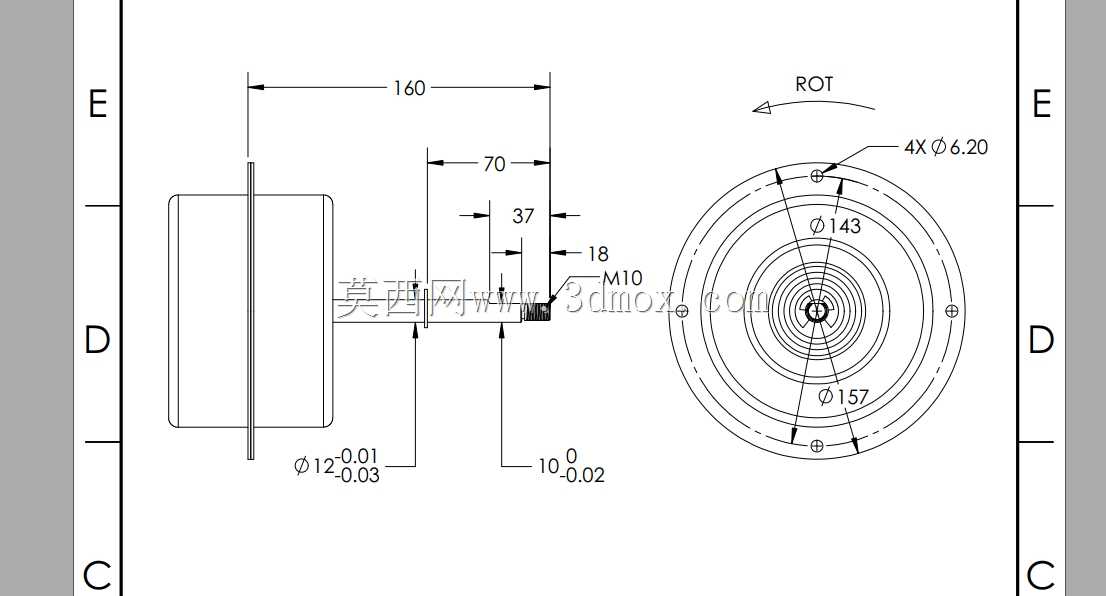

　　配合锁紧螺母即可完成风叶的轴向固定，装配工序简单，固定可靠性强。电机本体的安装定位尺寸经过匹配性校核，安装止口直径为φ143，端盖外圈固定孔分布圆直径为φ157，沿圆周均匀布置4个φ6.2的安装通孔，相邻孔位的角向公差满足通用室外机支架的安装要求，无需额外加工适配支架即可直接替换同规格的常规外机电机。轴向尺寸上，电机本体的轴向总长度控制在70mm，输出轴从安装止口端面伸出的长度为37mm，安装止口端面到电机尾端的轴向距离为160mm，轴肩位置距离安装止口端面的轴向尺寸为10mm，公差控制在0到-0.02mm，能够保证风叶安装后与冷凝器、外机导风圈的间隙处于合理区间，既避免风叶转动时剐蹭周边结构件，也能减少间隙漏风导致的送风效率损失。

　　设计过程中充分考虑了室外机的运行工况，电机的旋转方向适配常规轴流风叶的送风角度，能够保证气流方向垂直朝向冷凝器翅片，最大化换热气流的利用率；端盖的密封结构也做了适配性优化，能够抵御户外环境下的雨水、粉尘侵入，延长电机的使用寿命，同时电机的电磁参数匹配交流供电特性，启动扭矩满足风叶从静止到额定转速的负载要求，运行过程中的温升控制符合家用空调的长期运行标准，不会因为持续高温运行导致绝缘老化加速。
