天圆地方结构金属遮蔽盖板

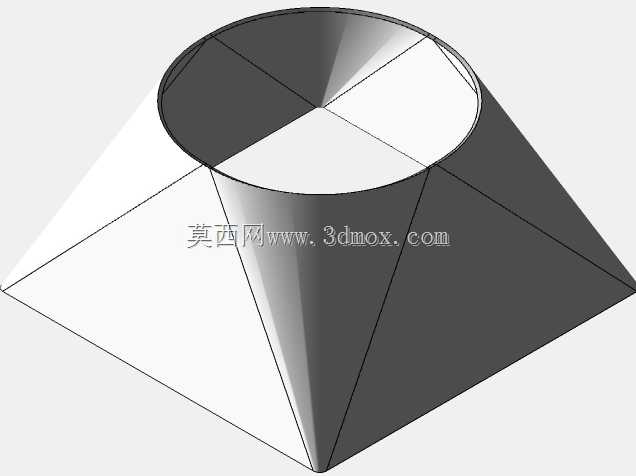

　　这款天圆地方结构的金属遮蔽盖板，在工业现场的管路衔接、设备端口防护场景中应用十分广泛，尤其常见于通风管路末端封堵、传感器安装基座端口遮蔽、方形设备腔体与圆形外接部件的过渡衔接位置，能够同时满足端口密封遮挡、结构过渡衔接的双重需求，避免粉尘、水汽、杂物进入设备内部造成元器件损坏，也能让不同截面形状的部件衔接处更加规整，减少突兀的结构落差带来的应力集中问题。从设计思路来看，这款构件采用天圆地方的经典变径结构，上端为圆形开口适配圆形管路或圆形外接元件，下端为方形安装面适配方形设备腔体或方形安装基座，四个三角形斜壁平滑过渡连接圆形端口与方形基座，没有生硬的折角断点，在钣金折弯或者一体成型加工时，能够有效减少应力集中点，

　　提升构件整体的结构强度，避免长期受振动、温度形变影响出现焊缝开裂或者板材变形的问题。实际选型使用时，需要重点关注两个核心安装边界尺寸，一是上端圆形端口的内径与外径，要确保与对接的圆形部件尺寸公差控制在合理范围，若采用套接安装需预留0.1-0.3mm的配合间隙，若采用端面法兰连接则要匹配对应螺栓孔的分布位置；二是下端方形安装面的边长尺寸，要完全覆盖设备端的方形开口，安装面边缘预留足够的螺栓固定或者焊接固定的位置，通常方形边的尺寸要比设备开口单边宽出10-15mm，保证固定后不会出现缝隙导致防护失效。从功能特性上看，这款遮蔽盖板采用金属板材加工成型，相比塑料材质的遮蔽件，具备更好的耐高温、抗老化、抗冲击性能，在工业现场的复杂工况下，

　　即使长期接触油污、切削液或者处于高低温交替的环境中，也不会出现材质脆化、变形脱落的问题，能够长期稳定起到遮蔽防护作用。斜壁的倾斜角度经过合理设计，既不会因为角度过陡导致成型难度增加、板材褶皱，也不会因为角度过缓导致整体高度过高，占用过多的安装空间，在有限的设备安装空间内能够实现最紧凑的结构布置。在实际建模过程中，这类构件需要重点处理四个三角面与圆形端口的相切衔接，确保曲面过渡顺滑，展开下料时的尺寸计算精准，避免折弯后出现端口错位、接缝过大的问题，建模时要预留好板材厚度对应的折弯扣除量，保证加工成型后的实际尺寸与设计尺寸一致，安装时能够精准对位，不需要二次修磨调整。
