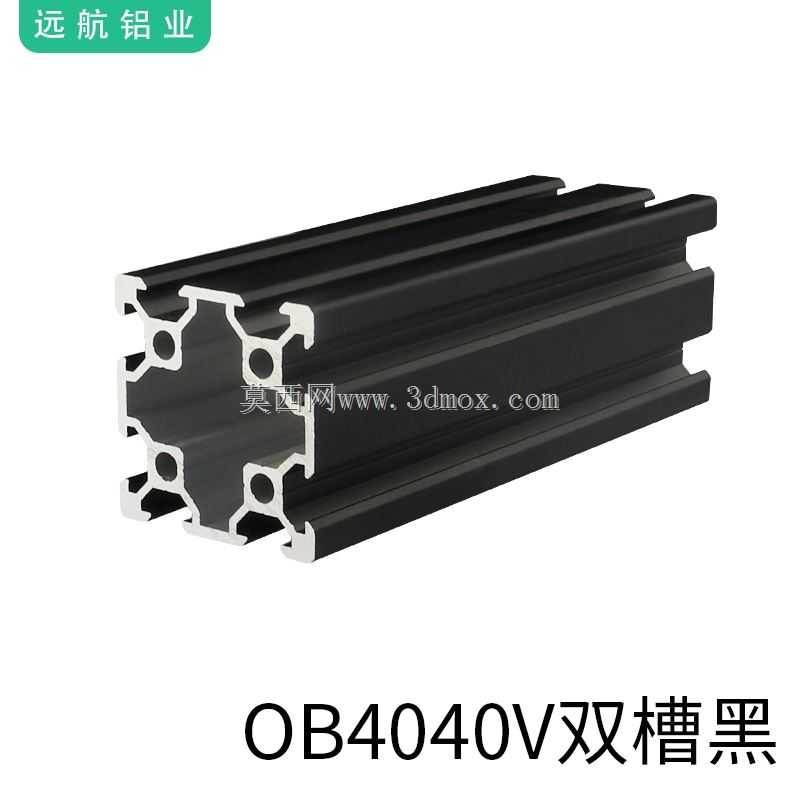

欧标4040V槽黑色双槽铝挤压型材结构

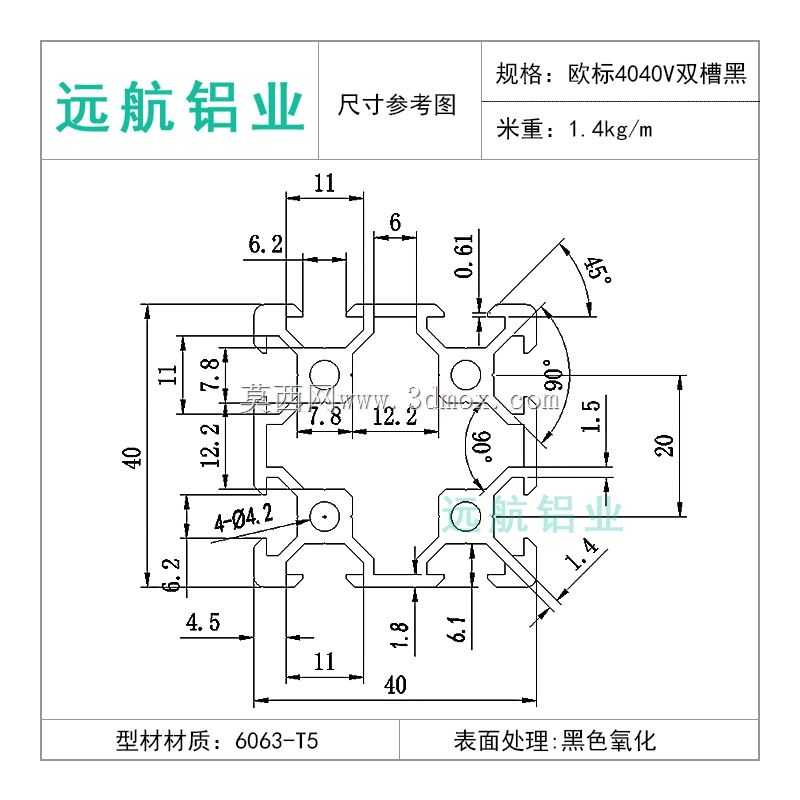

　　这款V槽铝挤压型材的端面公称尺寸为40mm×40mm，是工业框架搭建场景中应用极广的一款标准型材，日常做3D打印设备机架、小型自动化设备护罩框架、检测工位操作台架、流水线侧边挡边结构时，选型阶段经常会优先考虑这类规格。型材采用V型槽结构设计，槽道可直接嵌入配套的偏心轮、滑块，无需额外加装直线导轨就能实现短行程的直线滑动导向，很多桌面级小型设备的滑动轴安装位，都会直接利用这个V槽做导向基准，能省去单独采购导轨的成本与安装空间。端面的通孔直径设计为4.2mm，这个尺寸是经过实际装配验证的，直接攻M5内螺纹就可以实现端面连接件、端盖、脚杯或者脚轮的安装，不需要额外扩孔或者嵌套螺纹套，装配工序能简化不少，对于小批量设备组装的场景来说，

　　能有效提升装配效率。型材的截面筋位分布做了优化，四个角位的安装孔位中心距严格遵循欧标铝型材的通用安装标准，和同系列的角码、T型螺栓、弹性螺母完全兼容，搭建框架时不需要单独定制连接件，通用配件就能完成所有连接节点的装配。表面做了黑色氧化处理，相比常规银白氧化的型材，视觉质感更统一，用在桌面级设备、展示类设备的外露框架上，不需要额外做表面装饰处理，就能获得比较整洁的外观效果。双V槽的对称布局，让型材在两个垂直方向都可以作为滑动导向面使用，搭建十字滑台的基础框架时，单根型材就能同时满足两个方向的安装基准需求，不需要叠加多根型材拼合，能有效压缩设备的整体外形尺寸。型材的壁厚设计兼顾了结构强度与轻量化需求，常规静态框架搭建时，

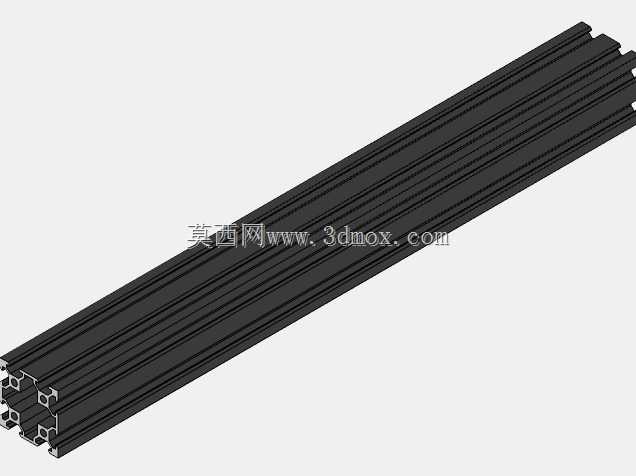

　　单根型材的支撑跨度可以做到1米以内不会出现明显的挠度变形，满足大部分小型工业设备、桌面级装置的框架强度要求。建模时严格还原了截面的所有细节，包括V槽的倒角、安装孔的沉边、筋位的过渡圆角，导入装配环境后可以直接做干涉检查、连接件装配模拟，不需要再对模型做二次修整，能直接用于整机的装配设计、BOM清单统计以及后续的加工出图参考。
