传感器用带安装孔异型金属承托构件

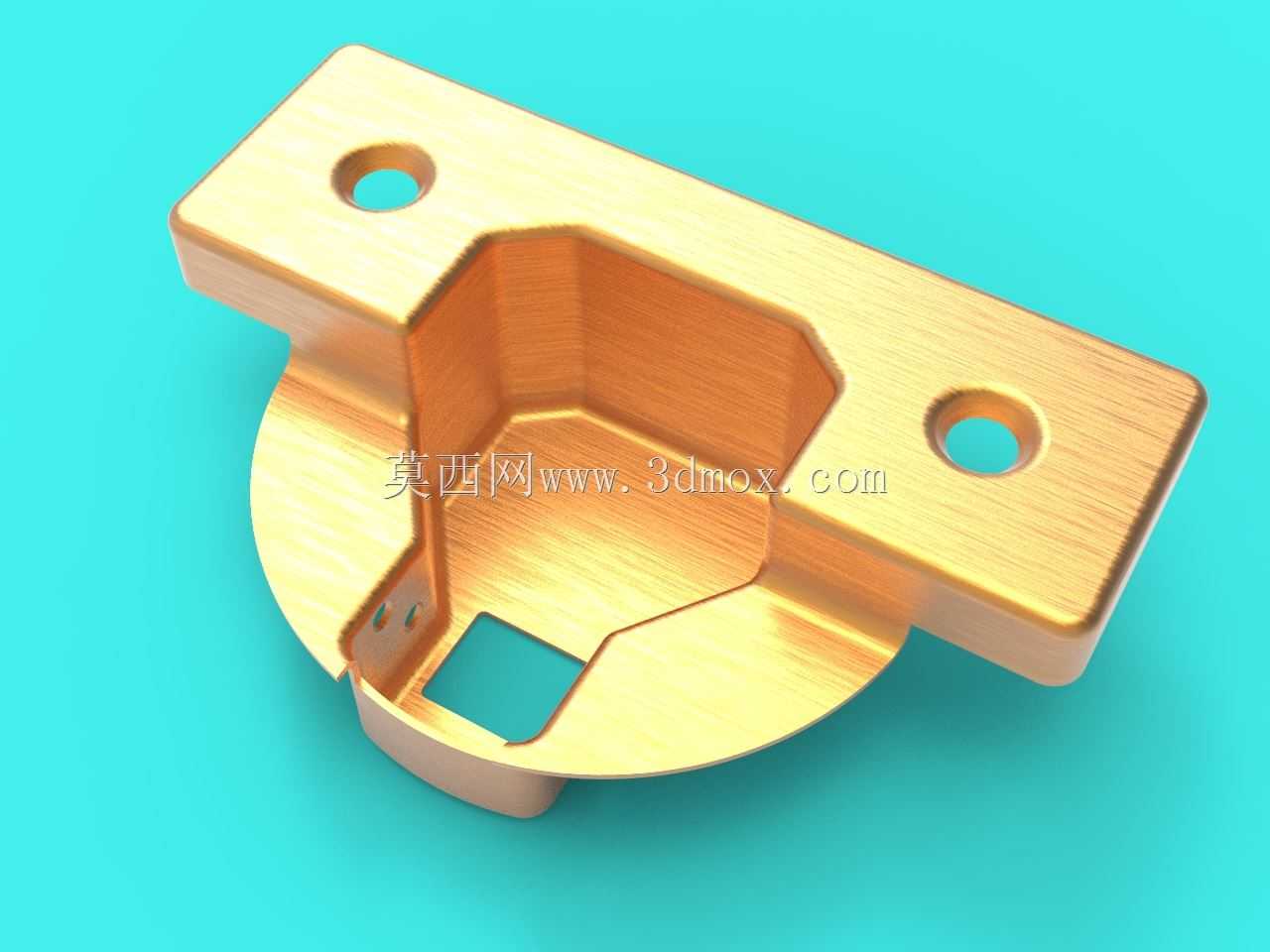

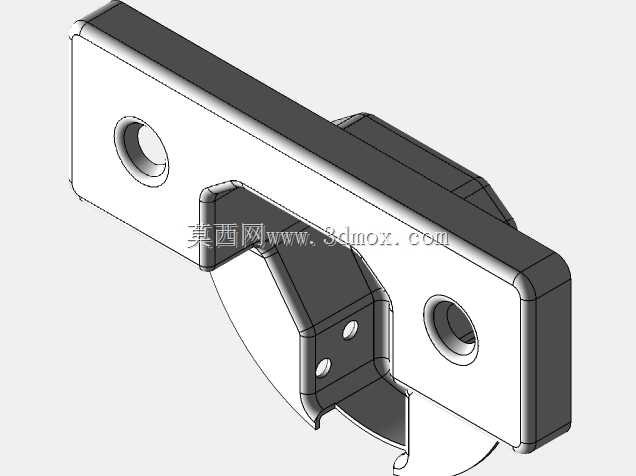

　　这款异型金属承托构件，主要应用在工业传感检测单元的安装固定场景，作为传感器与设备基体之间的连接承载件，既需要给传感核心部件提供稳定的安装定位空间，也要抵消设备运行过程中传递的小幅振动，避免传感元件出现位置偏移导致检测数据失准。从结构设计来看，构件主体采用半围合的型腔结构，一侧延伸出带两个对称安装孔的平直翼板，两个安装孔的孔位同轴度公差控制在0.05mm以内，适配M4规格的标准紧固件，安装时可以直接通过螺栓将构件锁固在设备的安装基面，翼板与基面完全贴合，保证连接的刚性。型腔部分采用下半圆上方槽的组合轮廓，下半圆的弧形内壁可以贴合圆柱类传感元件的外轮廓，上方的多边形型腔预留了传感元件引脚与接线端的排布空间，

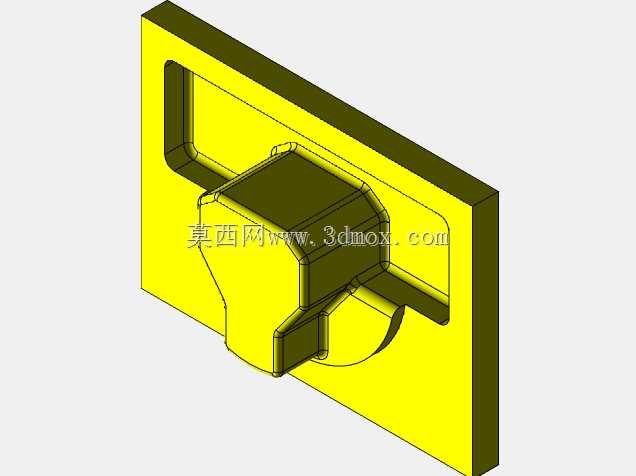

　　型腔侧壁预留的方形缺口是专门为走线设计的通道，传感器的连接线可以从缺口处直接引出，避免线缆被型腔边缘挤压破损，同时也能规整走线方向，减少设备内部线缆杂乱的问题。构件底部的半圆延伸边做了15度的翻边处理，翻边高度1.2mm，既可以增强整个构件的结构强度，避免翼板受力时出现弯折变形，也能在安装时起到定位导向的作用，安装时可以先将半圆边卡入设备基座的对应定位槽，再锁紧紧固件，降低现场安装的对位难度。设计过程中特意将两个安装孔的中心距设置为32mm，匹配市面上多数工业传感器安装支架的通用孔距，不需要额外做转接件就能直接适配，型腔的内部深度设置为8.5mm，刚好可以容纳厚度8mm的标准方形传感模块，模块装入后顶面与构件翼板的上表面齐平，

　　不会出现突出或者凹陷的情况，保证外部防护盖可以完全贴合密封。构件的所有棱角位置都做了R0.3的圆角处理，一方面是避免冲压加工过程中出现应力集中导致的开裂问题，另一方面也能防止安装维护时锋利的边角划伤操作人员，同时不会对线缆的绝缘层造成割损。从受力角度分析，翼板与型腔连接的位置做了局部加厚，厚度从1.5mm增加到2.2mm，这个位置是整个构件受力最大的区域，当设备运行产生振动时，加厚区域可以分散紧固件传递的锁紧力，避免长期受力后出现翼板变形、构件松动的问题。型腔内壁的表面粗糙度控制在Ra1.6，既可以保证传感元件装入时的配合精度，也不会因为内壁过于粗糙磨损传感元件的外壳涂层。
