金属材质加热器防护盖板结构设计

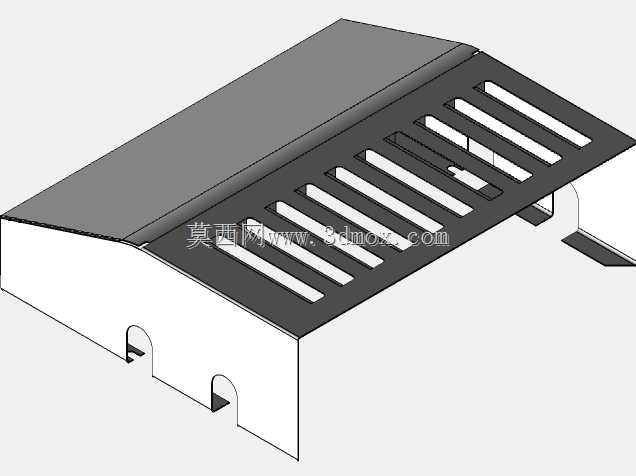

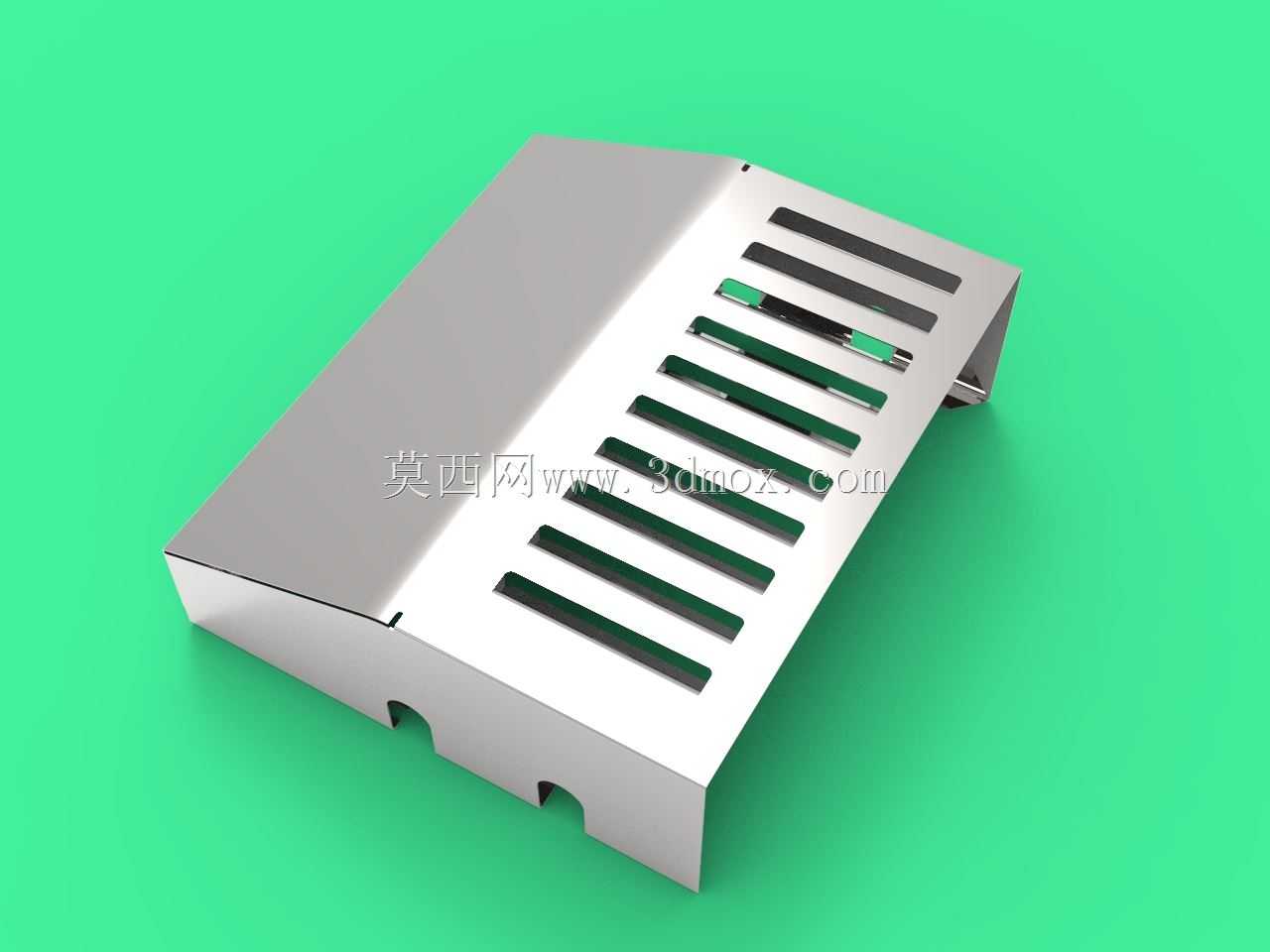

　　这款金属加热器盖板，主要应用在带加热功能的传感检测设备内部，作为加热模块的外围防护与导风结构件使用，日常工况中多安装在狭小的设备腔体内，直接覆盖在PTC加热芯体外侧，既要避免加热芯与周边线路、结构件直接接触引发的安全隐患，也要配合内部风道完成热流的定向疏导，保障加热区域的温度场均匀性。从结构设计逻辑来看，整体采用薄金属板一体冲压折弯成型，没有额外的拼接焊缝，既减少了加工工序，也能避免长期冷热交替工况下拼接位置出现形变松脱的问题。盖板主体的平面区域做了无孔整面设计，对应加热芯的非散热面，起到隔绝热量向非目标区域传导的作用，而朝向热输出方向的区域，排布了多组长条形通槽，槽体的长度、间距都经过匹配计算，

　　既不会因为开孔过大导致异物触碰内部加热元件，也能保证热空气可以顺着槽道均匀流出，避免局部热量堆积造成的温度超差。盖板侧边的折弯边做了小尺寸的内收处理，折弯高度刚好匹配加热模块的安装基座厚度，安装时可以直接卡在基座的定位凸台上，不需要额外做复杂的定位工装，侧边预留的两个半圆缺口，是对应基座上的固定卡扣位置设计的，安装时对准缺口压入即可完成卡接固定，拆卸维护时也只需要拨开卡扣就能取下盖板，不需要拧动多颗固定螺丝，能大幅提升设备组装和后期维护的效率。在安装边界的考量上，盖板的整体外形尺寸完全适配对应型号传感器加热组件的安装空间，折弯后的边角都做了小圆弧钝化处理，避免安装过程中割伤操作人员的手部，也不会刮伤设备内部的线材绝缘层。

　　金属板材的选型兼顾了导热性和结构强度，既可以通过自身板材快速均化局部过高的温度，也能在设备出现小幅震动的工况下保持结构形态稳定，不会出现变形移位的问题。这类盖板在实际应用中，还能起到一定的电磁屏蔽作用，减少加热模块工作时对传感器检测信号的干扰，这也是选用金属材质而非塑料材质的核心原因之一，相比塑料盖板，金属材质的耐高温老化性能更强，长期在加热工况下使用不会出现脆化、变形的问题，使用寿命可以覆盖设备的全生命周期，不需要中途更换防护配件。
