两级直齿传动变速箱三维结构设计

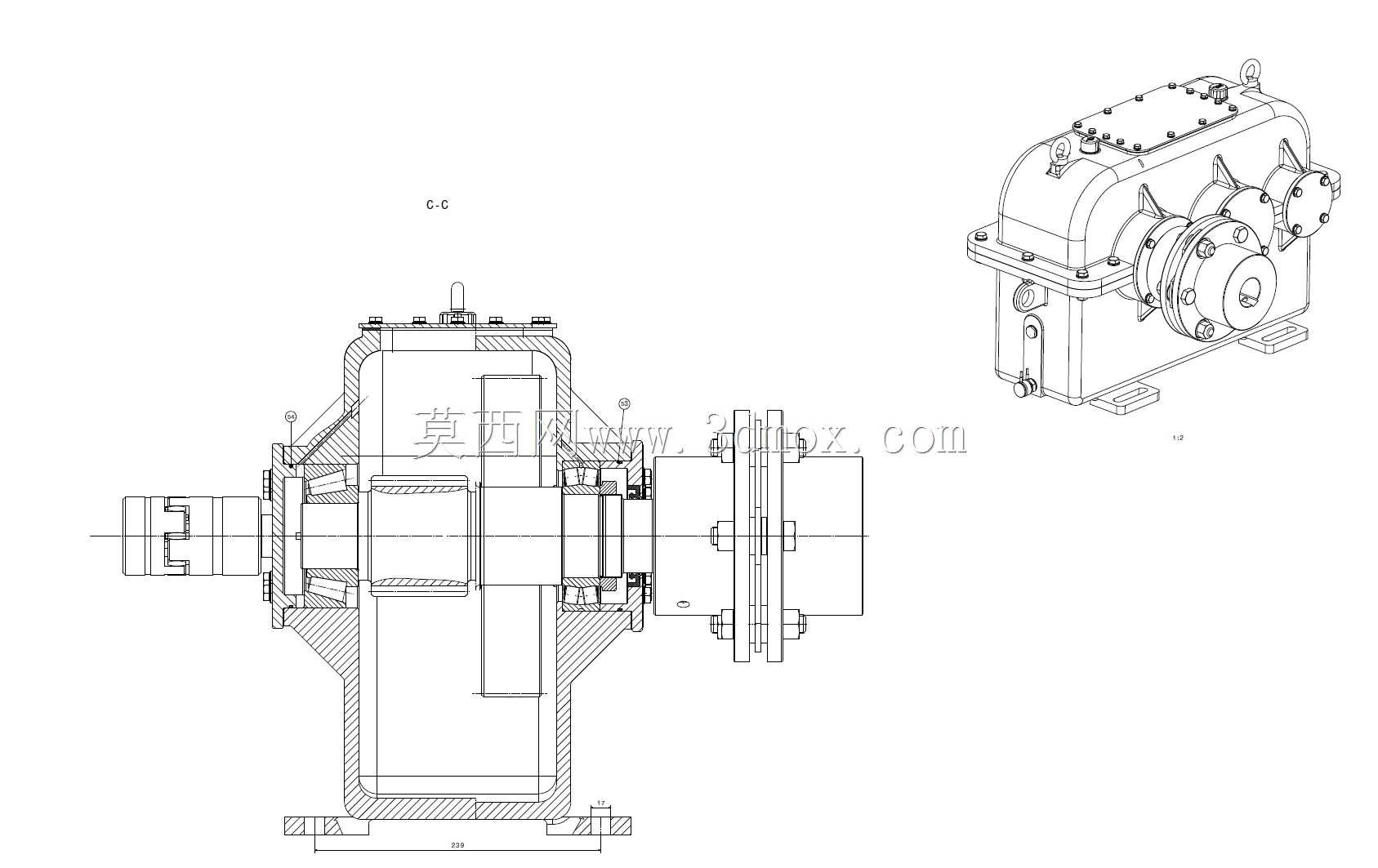

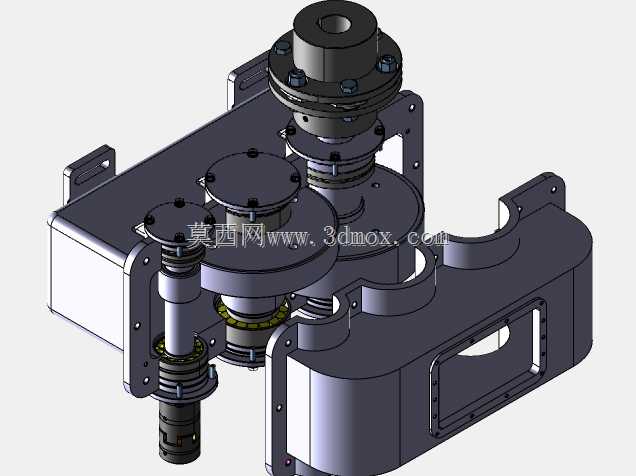

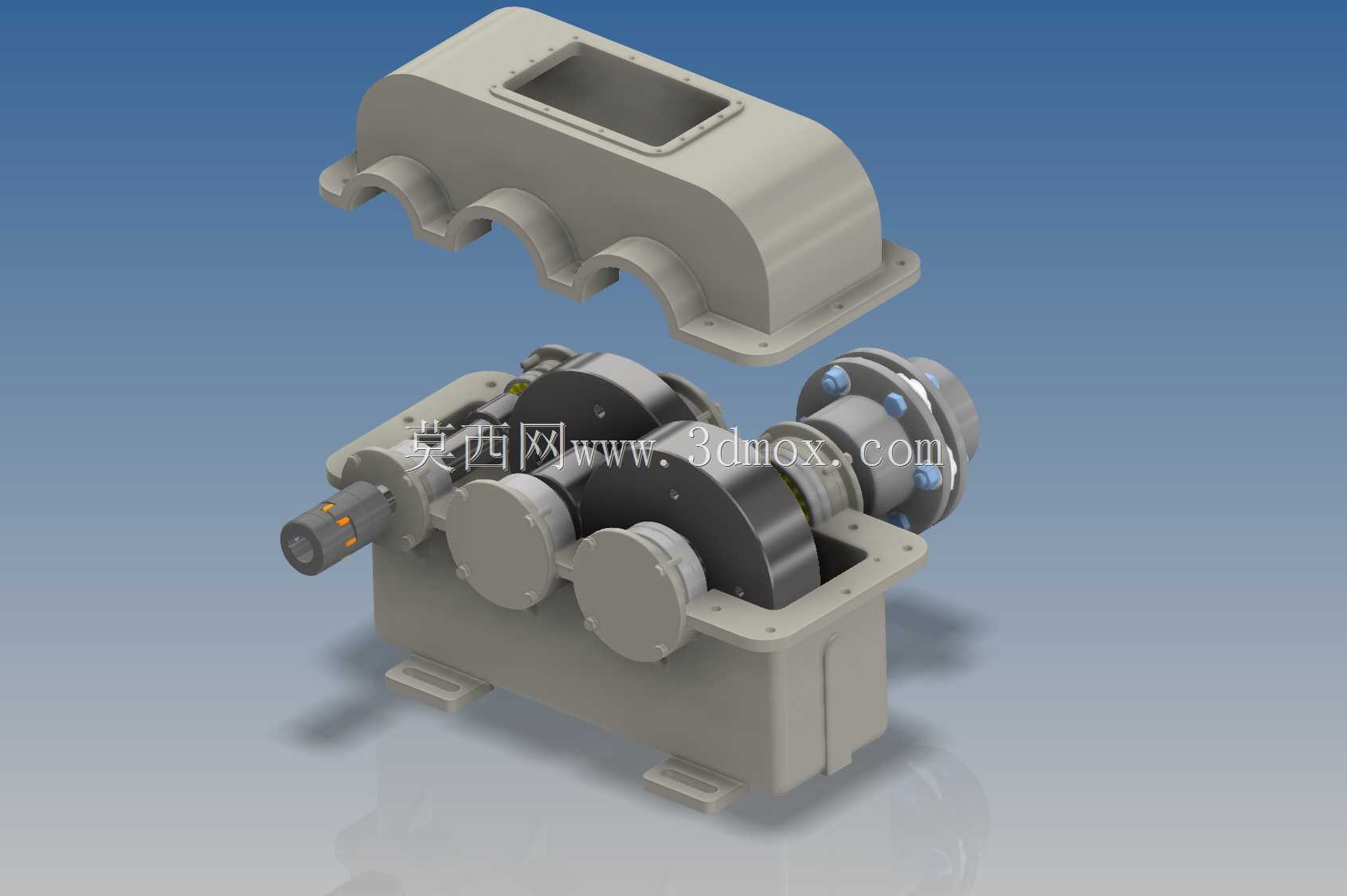

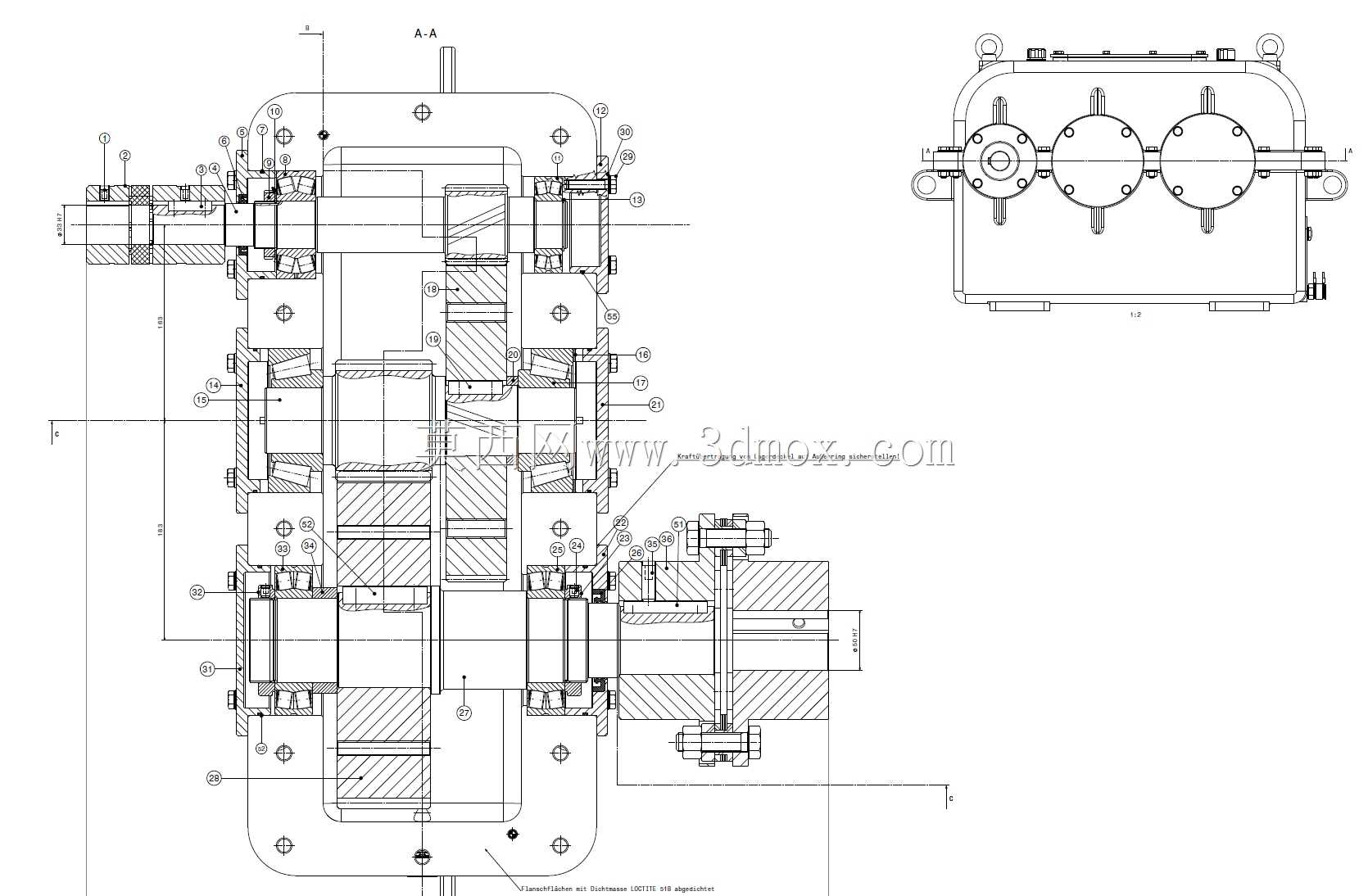

　　这款两级直齿变速箱的结构设计，核心围绕通用机械传动系统的转速匹配、扭矩放大需求展开，在常规输送设备、中小型机床进给机构、轻工生产线动力传输单元中都有广泛适配场景。从结构布局来看，采用上下剖分式箱体设计，上箱盖设置观察窗口，可在不拆解整机的情况下检视内部齿轮啮合状态、润滑脂留存情况，日常运维的便利性远高于整体式箱体结构；下箱体底部铸有一体式安装支脚，支脚预留的安装孔位可直接适配常规槽钢机架、铸铁安装底座的固定孔距，安装时无需额外加工过渡转接板，能有效缩短设备组装的现场调试周期。内部传动链采用两级直齿圆柱齿轮啮合布局，输入轴端预留了联轴器对接位，可直接匹配标准Y系列三相异步电机的输出轴，也可根据实际工况加装带轮、链轮实现动力输入；

　　输出轴端采用双轴承支撑结构，可承受径向与轴向的复合载荷，适配带负载启动、正反转频繁切换的工况，避免单轴承支撑易出现的轴端窜动问题。设计过程中，齿轮参数的匹配优先考虑常规工业场景的常用减速比区间，各级齿轮的中心距、齿宽参数均经过啮合强度校核，齿侧间隙预留量兼顾了常温工作环境下的热膨胀余量，同时避免间隙过大导致的传动回程误差；箱体内部的筋板布局并非均匀设置，而是在轴承安装位、齿轮啮合对应的箱体壁面处加厚并增设加强筋，既控制整体铸件重量，又能保证传动过程中箱体的刚性，减少齿轮啮合带来的箱体共振噪音。从安装边界来看，箱体的输入、输出轴中心高符合通用传动部件的安装尺寸规范，轴伸长度、键槽尺寸均匹配标准联轴器、传动轮的安装要求，

　　外部轮廓无突出的尖锐结构，在设备机架内安装时，周边预留15mm以上间隙即可满足散热、拆装操作的空间需求，不会出现与周边管线、机架构件干涉的问题。箱盖与下箱体的结合面采用精加工密封面设计，装配时涂覆密封胶即可满足润滑油密封要求，无需额外加装密封垫，减少长期使用后密封垫老化渗漏的隐患；箱体侧面设置的轴承端盖采用嵌入式安装，端盖上预留的油封槽位适配标准骨架油封，可有效阻挡箱体内润滑油泄漏，同时阻挡外部粉尘进入箱体内部，适配多粉尘的车间作业环境。
