直升机传动系统弯管式变速装置结构

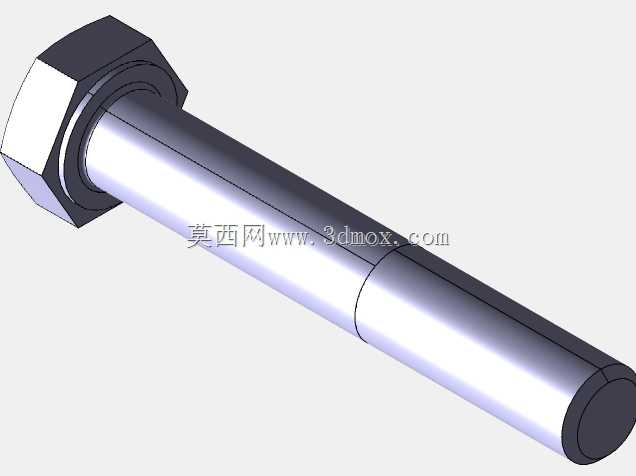

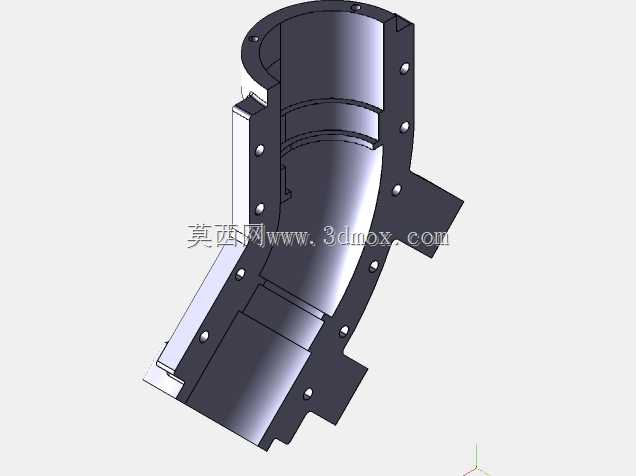

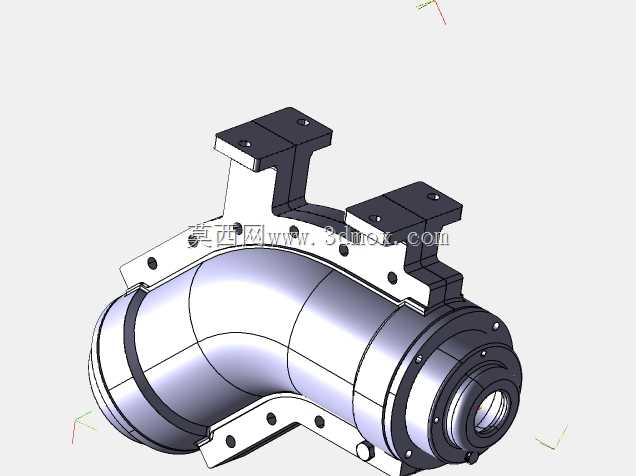

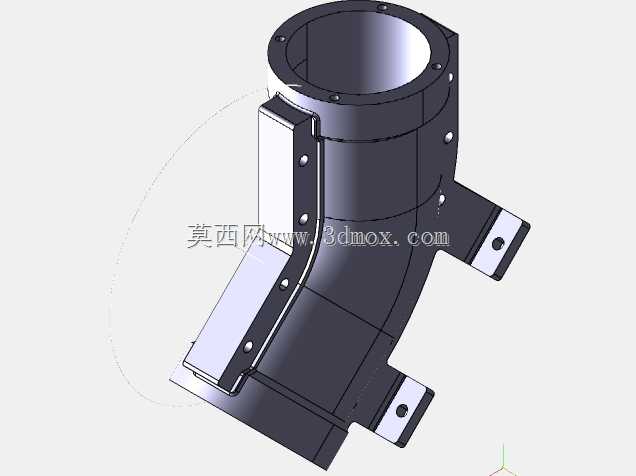

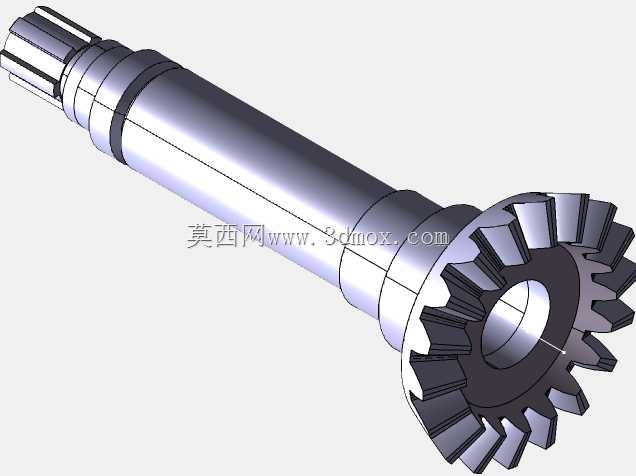

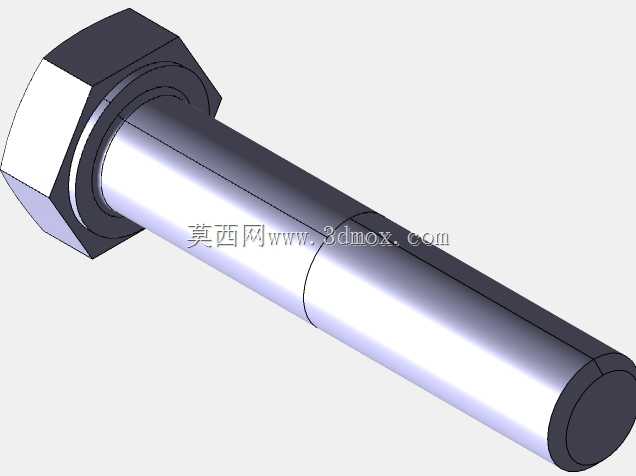

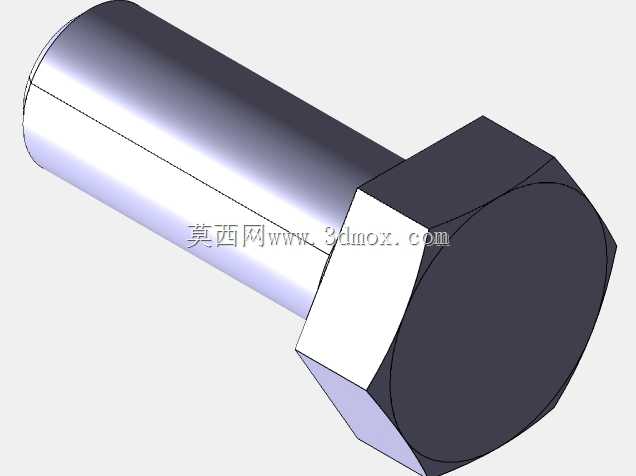

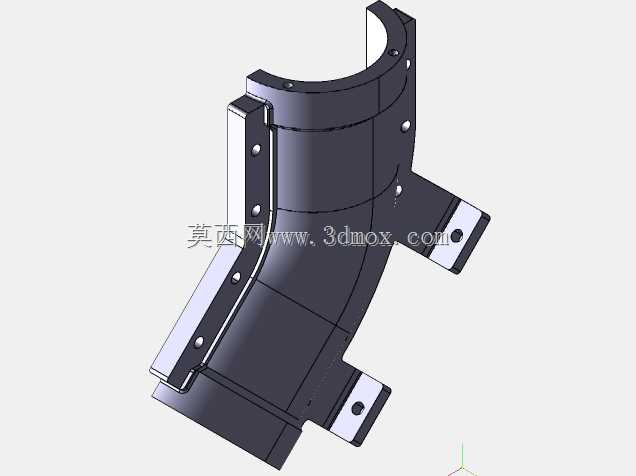

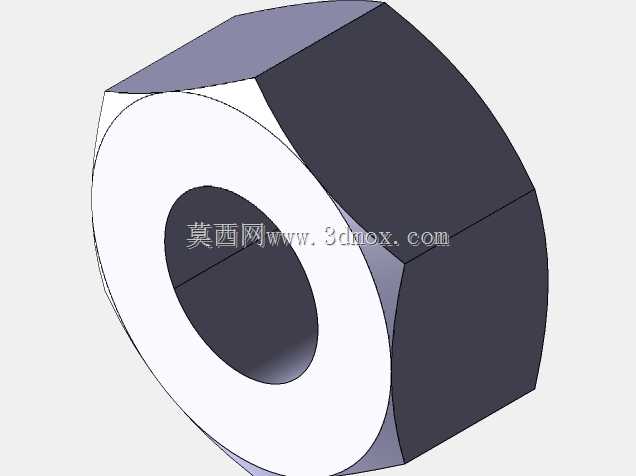

　　该变速装置应用于轻型直升机主传动链路，承担发动机输出端与旋翼、尾桨传动系统之间的转速匹配、扭矩换向传输功能，是直升机动力传递路径中的核心承力部件，直接决定旋翼系统的动力输入稳定性与整机飞行姿态控制的响应精度。从结构布局来看，装置采用弯管式壳体设计，适配直升机机身内部紧凑的安装空间，可在有限的舱体容积内完成动力传输方向的90度换向，避免直连式传动带来的机身纵向尺寸冗余，同时壳体本身作为承力结构，可直接通过上部两处对称布置的安装支座与机身主承力框架连接，安装面预留的螺栓孔位匹配航空标准紧固件规格，安装时可通过支座上的定位止口完成快速对位，降低装配阶段的调校工作量。壳体内部集成多组定轴齿轮传动副，根据旋翼工作转速区间匹配对应传动比，

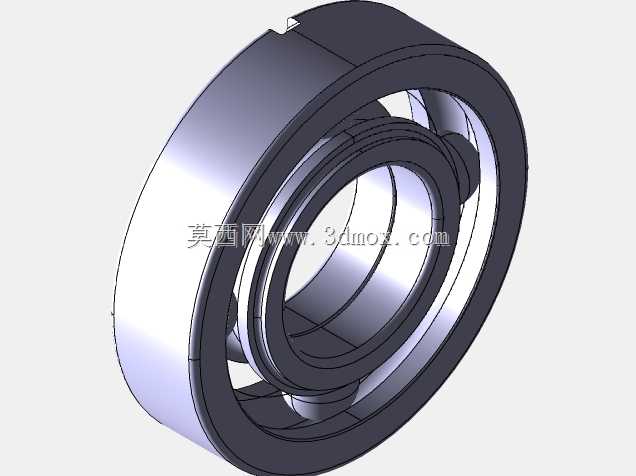

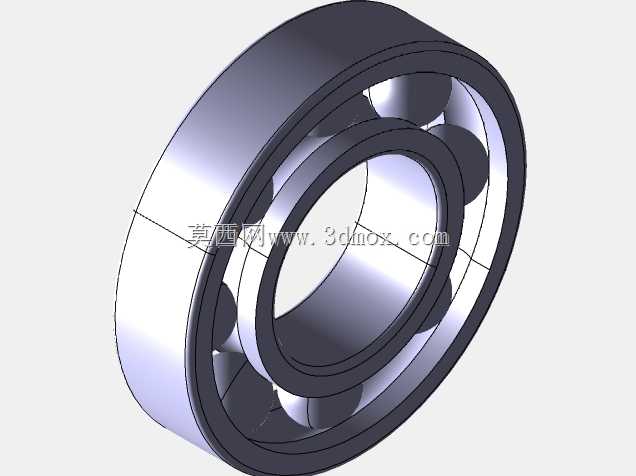

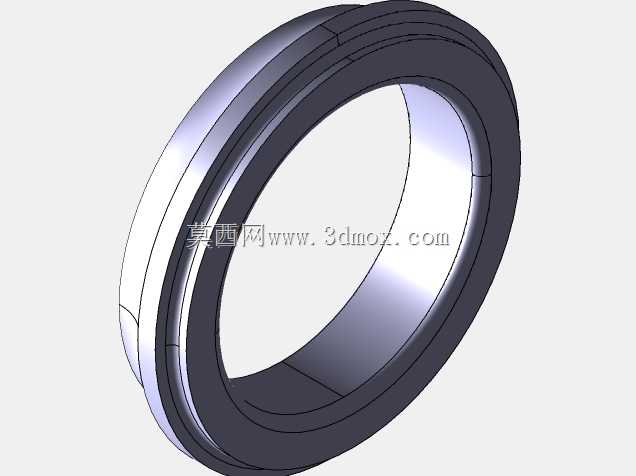

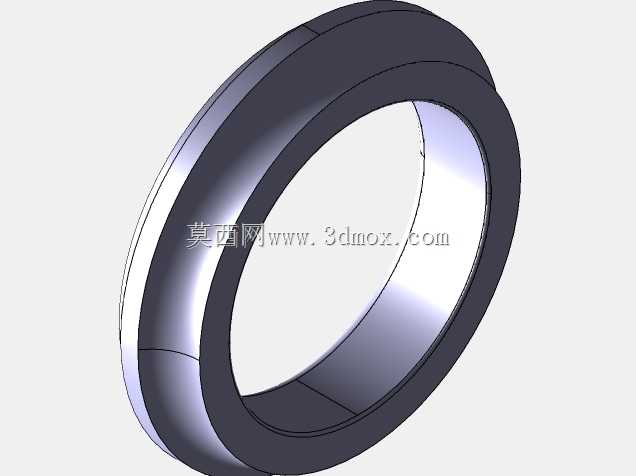

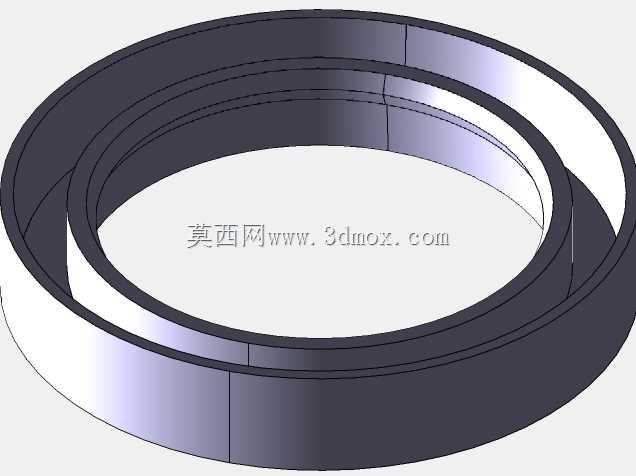

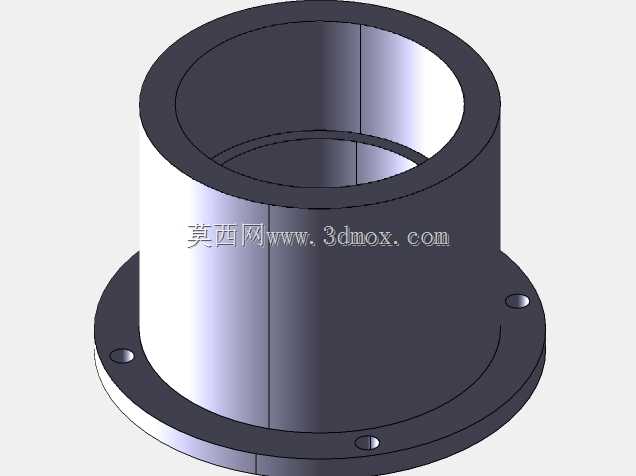

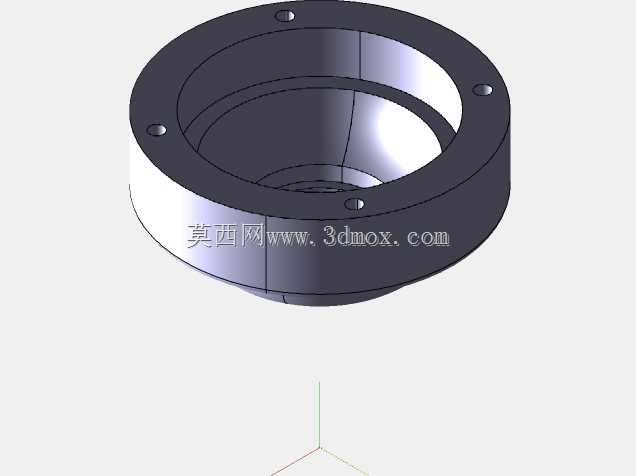

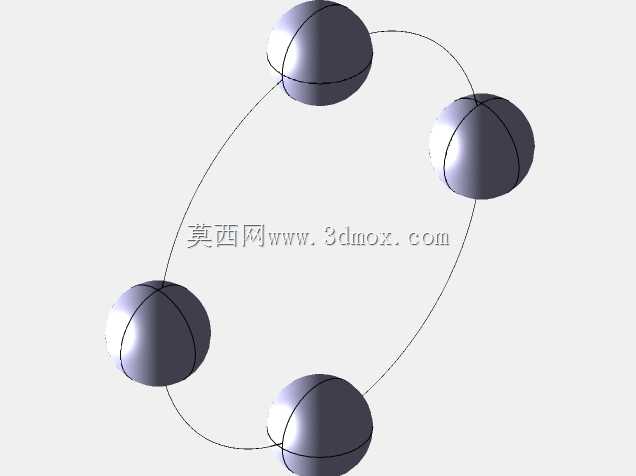

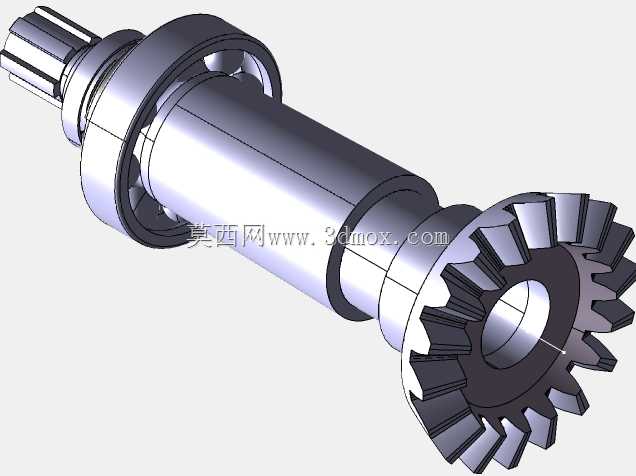

　　可将发动机输出的高转速低扭矩输入，转换为适配旋翼工作需求的低转速大扭矩输出，同时通过齿轮啮合间隙的精准控制，降低传动过程中的振动传递，避免振动传导至机身结构引发共振问题。设计阶段优先考虑航空工况下的载荷特性，壳体采用高强度航空铝合金加工成型，在保证结构强度满足极限飞行工况下的扭矩载荷、冲击载荷承载要求的同时，尽可能降低部件自身重量，契合航空设备轻量化的设计要求；壳体两端的轴伸端分别设置密封结构与轴承安装位，可适配不同规格的角接触轴承，保证传动轴在高速旋转过程中的径向与轴向定位精度，同时避免润滑介质泄漏。安装边界方面，上部两处安装支座的中心距、安装面平面度公差均按照航空部件装配标准设定，可直接适配现有轻型直升机的机身安装接口，

　　无需对机身承力结构做额外改装；装置整体的外轮廓曲率经过反复校核，与周边的燃油管路、航电线路、操纵拉杆等部件预留足够的安全间隙，避免飞行过程中因结构形变引发部件干涉。传动端的接口采用标准花键结构，可与上游发动机输出轴、下游旋翼传动轴实现快速对接，花键参数匹配通用航空传动部件标准，具备较好的互换性，日常维护过程中可快速完成部件拆装更换，降低地勤维护的作业难度。壳体外部的加强筋布局经过拓扑优化，在应力集中的轴承安装位、支座连接位设置加厚结构，其余非承力区域做减薄处理，在重量控制与结构强度之间找到最优平衡点，可适应高空低温、交变载荷持续作用的复杂工作环境，保证长航时飞行过程中的传动可靠性。
