iHSV57-30伺服电机防护壳体结构设计

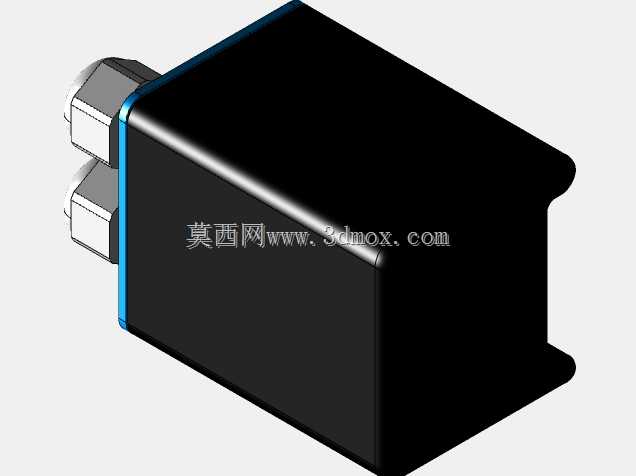

　　这款分体式壳体是专为57规格集成式伺服驱动单元设计的防护承载结构，在小型自动化设备的电控布局中，这类集成伺服往往直接安装在执行机构旁，省去了独立驱动柜的布线成本，壳体需要同时兼顾内部电路板、功率元件的物理防护，以及外接动力、编码线缆的可靠固定。从结构设计逻辑来看，壳体采用两瓣对合的拼合形式，合模面沿壳体长度方向布置，既方便内部伺服驱动板、功率模块的预装固定，也能在后期维护时快速开盖检修，无需完全拆卸设备端的安装结构。壳体侧面预留的双出线位采用阶梯式止口结构，线缆穿入后可通过格兰头或者橡胶护线圈实现密封，既可以避免车间环境里的切削液、粉尘顺着线缆缝隙进入壳体内部，也能抵消设备运行时的线缆拖拽应力，防止线缆接头与内部电路板脱焊。

　　壳体的外部安装边采用一体化延伸的凸耳结构，安装孔位的中心距严格匹配57系列伺服的标准安装法兰尺寸，可直接适配常规的伺服安装支架、滑台模组端面，不需要额外制作转接板，安装边界完全兼容现有57伺服的替换场景，用户在替换同规格集成伺服时无需改动原有设备的安装孔位。壳体的边角做了小圆弧过渡处理，既避免了冲压或者压铸加工时的应力集中问题，也能防止安装调试过程中锐边划伤操作人员。壳体内部预留了多处定位柱和螺丝柱，可直接固定驱动板、滤波电容等元件，不需要额外增加内部支架，减少了整体装配的零件数量。在实际应用场景中，这类壳体常被用在小型数控滑台、桌面机械手、自动送料机构的驱动端，设备运行时伴随的振动、车间内的油污、偶尔的切削液飞溅，

　　都依赖壳体实现内部电子元件的隔离防护，两分式的结构也让内部元件的散热路径更合理，壳体的内壁可以紧贴功率元件的散热面，将工作时产生的热量传导到整个壳体表面散出，避免局部积热导致驱动元件过热报警。设计时也充分考虑了加工工艺性，壳体的拔模角度均匀，没有倒扣结构，不管是采用铝合金压铸还是工程塑料注塑都能顺利脱模，适合批量生产，壁厚保持均匀一致，避免加工过程中出现缩痕、变形等问题，出线位的加强筋结构既提升了接口处的结构强度，也不会额外增加过多的材料成本。
