7英寸电容触控屏3D打印适配外壳结构

项目分类:传感器 发布时间:2022-02-22 ID:557859
  • 7英寸电容触控屏3D打印适配外壳结构
  • 7英寸电容触控屏3D打印适配外壳结构
  • 7英寸电容触控屏3D打印适配外壳结构
  • 7英寸电容触控屏3D打印适配外壳结构
  • 7英寸电容触控屏3D打印适配外壳结构

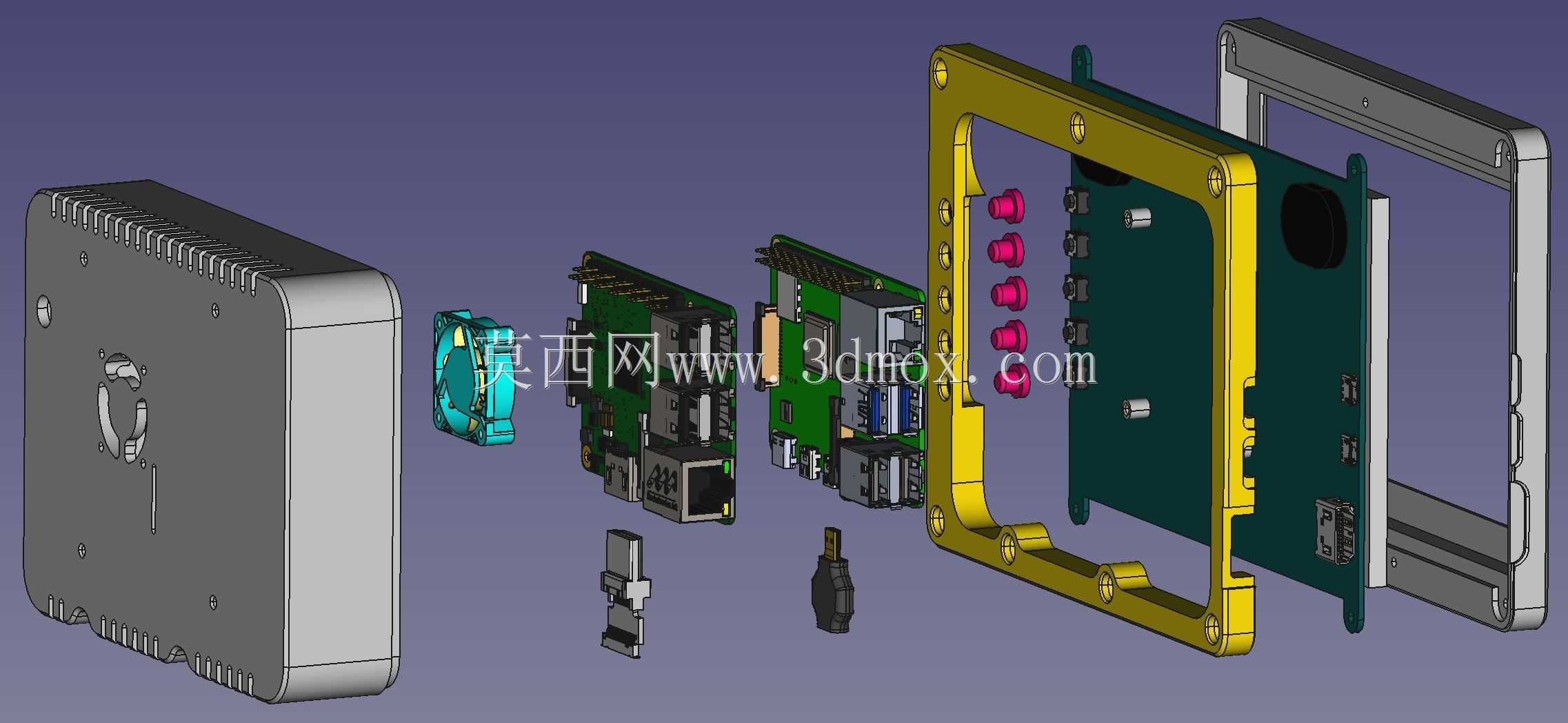

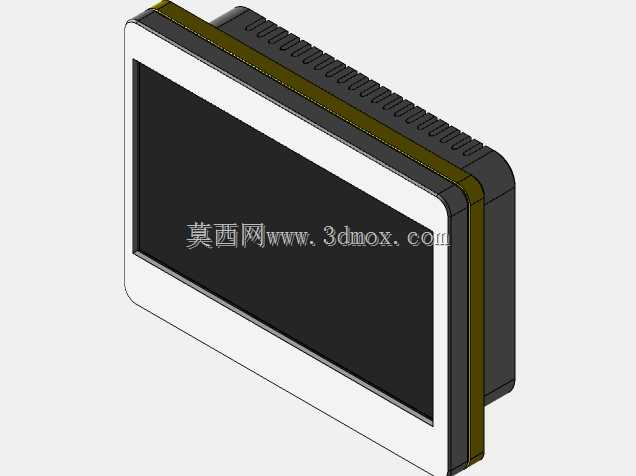

  这款7英寸电容触控屏的适配外壳,最初是面向嵌入式人机交互场景做的结构设计,常见于小型工业控制终端、桌面级智能设备、DIY创客项目的显示交互单元,也可适配便携检测设备的外露操作界面,解决裸屏模块直接安装时的防护不足、边缘漏光、安装定位难等实际工程问题。从结构设计逻辑来看,外壳采用前后扣合的分体式结构,前框做了窄边收边处理,刚好压住触控屏的可视区域边缘黑边,既不会遮挡有效显示范围,又能完全遮盖屏体侧边的FPC排线与驱动板外露部分,避免安装排线被拉扯、积灰或者误触短路。侧边的散热齿结构是特意做的细节,因为电容屏的驱动IC长时间工作会有一定温升,尤其是在密闭安装的柜体内,侧边的竖向散热筋既可以增加外壳与空气的接触面积提升被动散热效率,

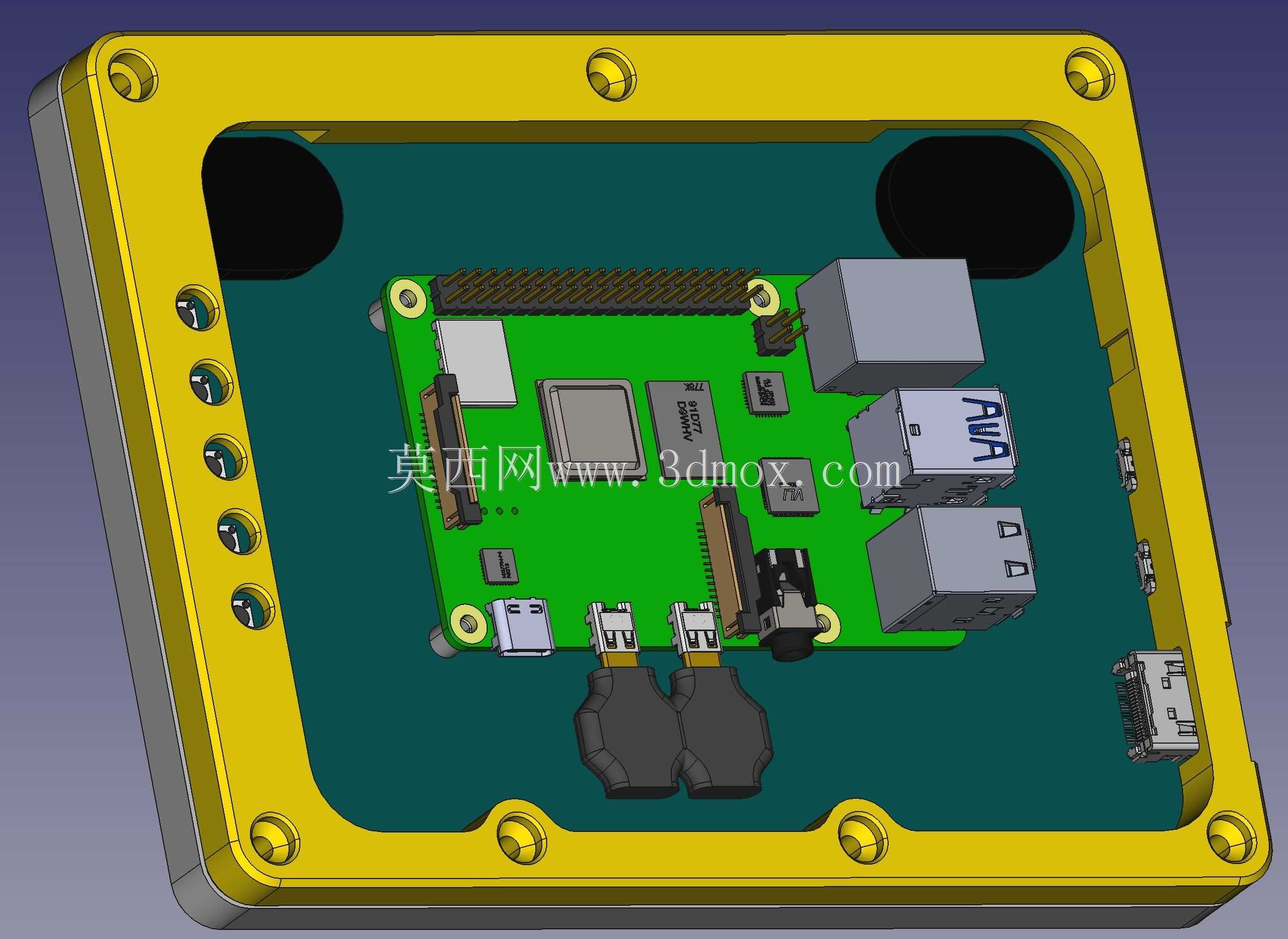

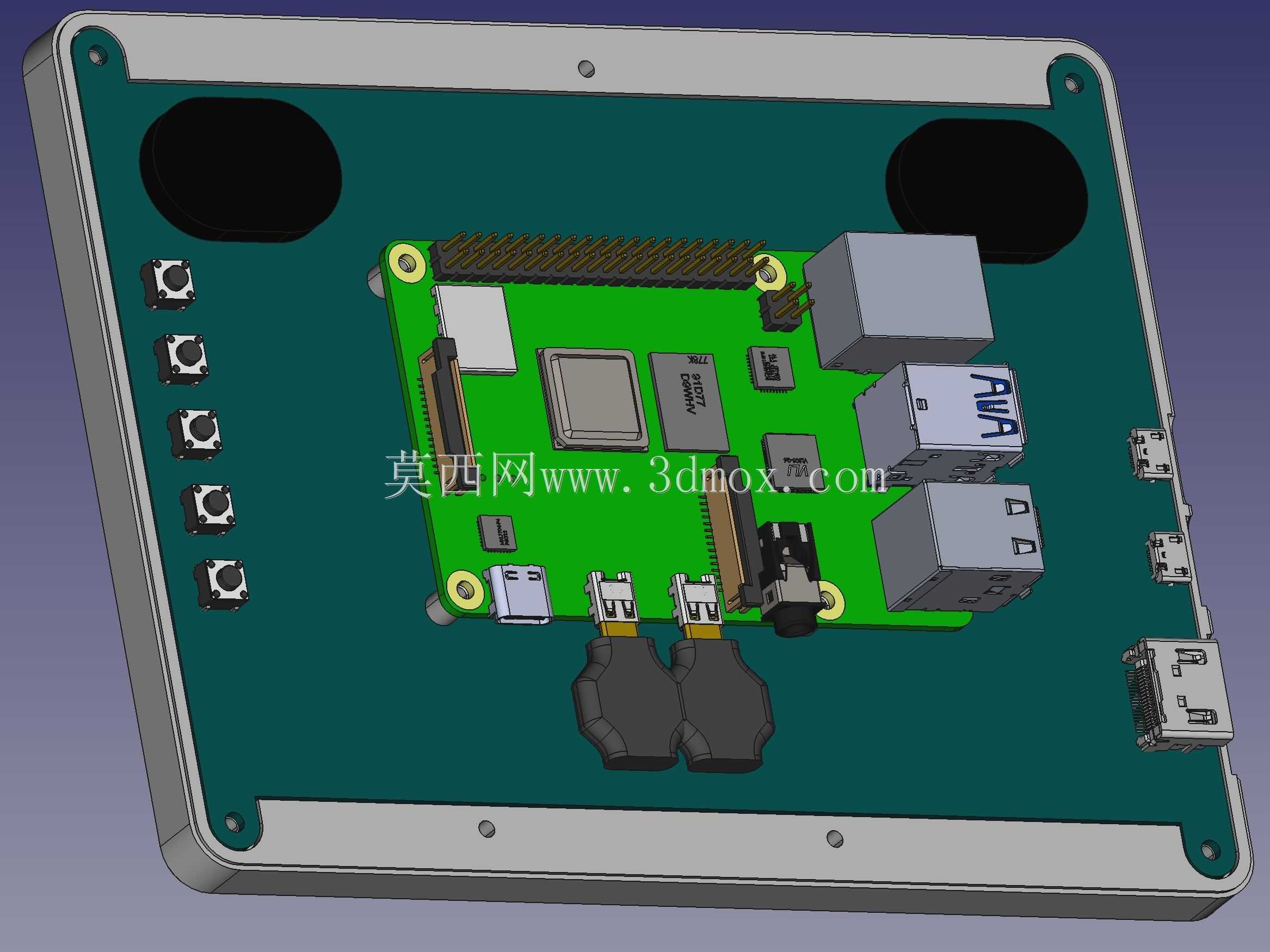

  又能作为前后壳扣合的加强筋,提升整体壳体的抗形变能力,避免3D打印件因为壁厚不足出现的翘曲、按压形变问题。安装边界方面,壳体的内槽尺寸严格匹配7英寸16:9比例电容屏的实际外形,预留了0.2mm的安装间隙,既方便屏体组装时的对位放入,又不会因为间隙过大导致屏体晃动;后壳部分预留了驱动板的安装柱位,对应通用7寸电容屏驱动板的固定孔位,可以直接用M2自攻螺丝固定驱动板,不需要额外做转接支架。壳体侧边预留了排线出口的缺口位置,对应HDMI、USB触控线的出线方向,安装时可以根据实际布线需求选择左出或者右出,适配不同设备的内部走线布局。实际应用中,这款外壳既可以作为嵌入式安装的前面板,前框的外翻边可以卡在柜体开孔的外侧,

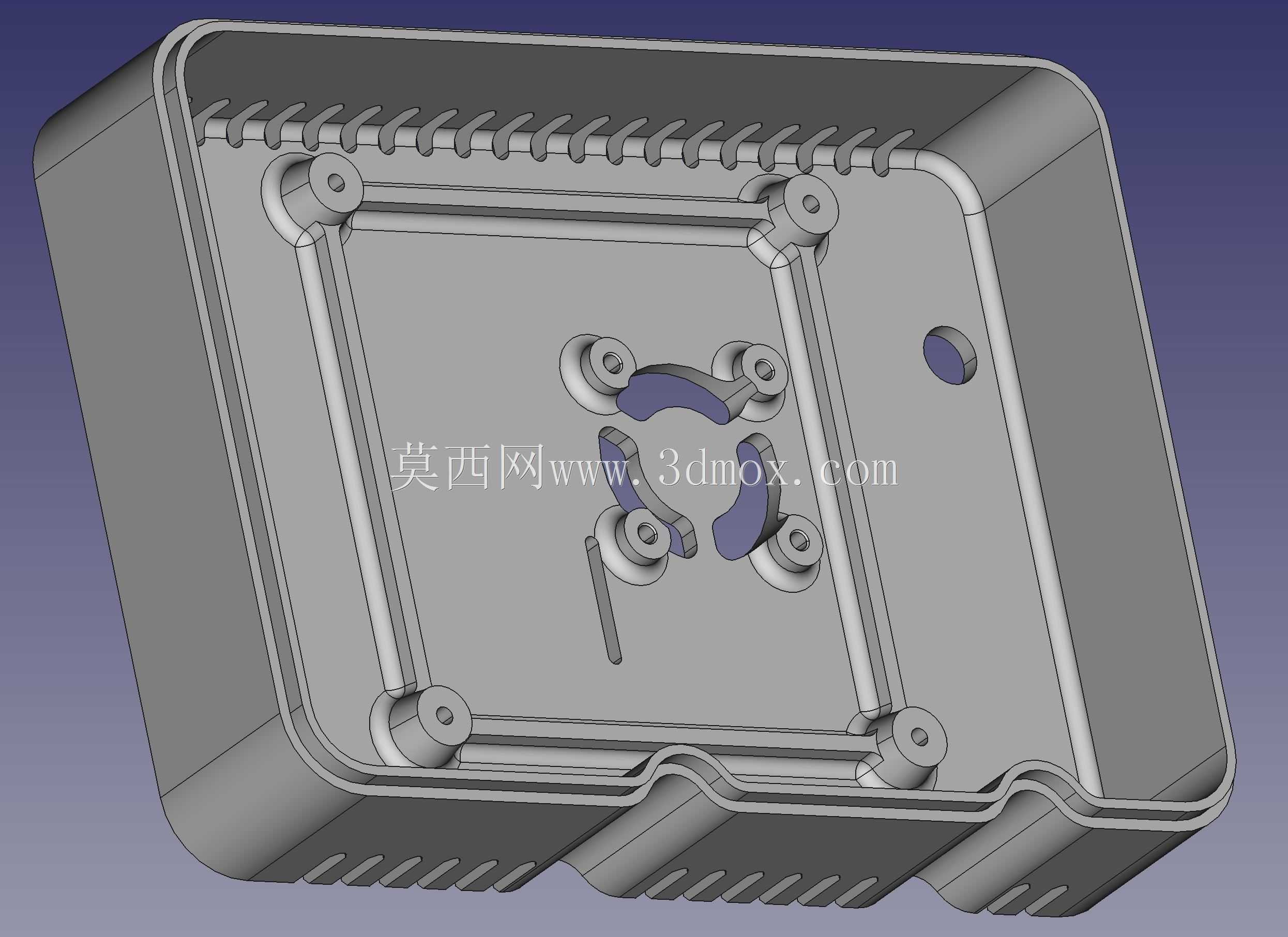

  不需要额外做压条固定;也可以作为桌面式独立终端的外壳,后壳预留的壁挂孔位支持标准VESA 75mm间距的壁挂安装,适配支架、悬臂等不同安装场景。3D打印的壁厚设置为2mm,兼顾打印成功率与结构强度,打印时不需要额外添加支撑,扣合位置做了0.15mm的配合公差,打印完成后可以直接扣合,不需要后期打磨修配,对于小批量试制、DIY项目来说可以大幅缩短制作周期,同时壳体的圆角处理避免了安装时的锐边划伤问题,符合电气设备的外壳安全设计要求。
