小型化带弹性卡紧结构DIN导轨固定支架

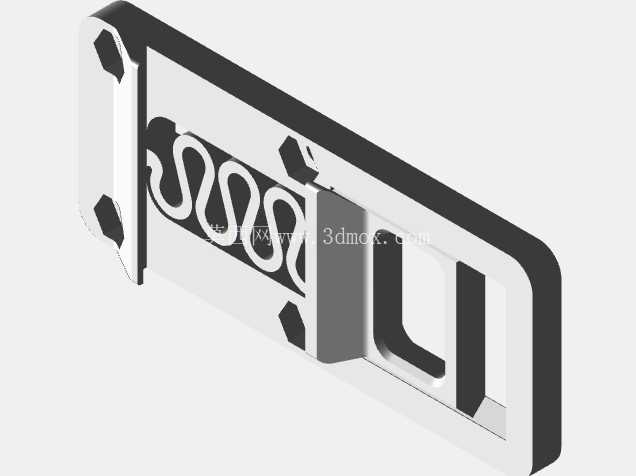

在工业电气柜、车载电控单元的内部布线与器件固定场景中，DIN导轨作为标准化安装载体，其配套固定支架的适配性直接决定了器件安装效率与长期运行的抗振可靠性。这款优化后的导轨支架，针对原有通用支架尺寸冗余、卡紧弹簧行程不足的问题做了定向调整，更适配空间局促的车载电控舱、小型分布式IO模块安装场景。从结构设计逻辑来看，支架主体采用冲压折弯成型的板式结构，两侧预留的沉头安装孔可通过M4规格紧固件直接固定在安装基面，孔位做了沉头处理避免螺栓头突出干涉滑块滑动。中间的弹性卡紧部分采用连续S形弯折的弹片结构，相比传统直片式弹片，S形结构在相同材料厚度下能提供更长的弹性形变行程，卡入DIN导轨时不需要过大的按压力就能让卡爪越过导轨侧边凸缘，卡入后弹片的回弹力会持续将卡爪压紧在导轨内侧，即使在车载工况的持续振动下也不会出现松脱移位。支架的整体外形做了紧凑化处理，宽度方向尺寸比常规同规格支架缩小约15%，长度方向刚好覆盖标准DIN导轨的单段安装位，不会占用相邻器件的安装空间，安装边界控制严格，在排布密集的电控舱内不会和旁边的接线端子、小型继电器产生结构干涉。实际使用时，先将支架通过两侧安装孔固定在待安装的器件背部，对准DIN导轨的卡槽位置按压，弹片受力收缩后卡爪卡入导轨凸缘下方即可完成固定，拆卸时只需要用一字螺丝刀拨动弹片尾部的解锁位就能让卡爪脱离导轨，不需要完全拧下紧固件，维护更换器件的效率更高。弹片部分和支架主体采用一体化冲压成型，没有额外的铆接或焊接点位，避免了连接部位在长期交变应力下出现断裂失效的问题，材料选用常规冷轧弹簧钢板，表面做发黑防锈处理，适配工业环境下的温湿度变化，不会轻易出现锈蚀卡滞的问题。在安装适配性上，这款支架完全兼容标准35mm宽度DIN导轨的安装尺寸，卡爪的卡位深度经过调整，既能适配常规1mm厚度的导轨，也能卡紧1.5mm厚度的加厚导轨，不会因为导轨厚度公差出现卡接过松或者无法卡入的问题。支架中间的镂空区域一方面是为了给弹片提供形变空间，另一方面也能减少材料用量，同时降低支架整体重量，对于车载这类对重量敏感的应用场景，轻量化的结构也能减少振动工况下的惯性冲击力，提升固定可靠性。在结构细节处理上，支架所有的折弯边缘都做了小圆弧倒角处理，没有尖锐的毛刺边角，安装操作时不会划伤操作人员的手部，也不会刮破器件的连接导线绝缘层，避免出现线路短路的隐患。弹片的S形弯折处做了应力释放的圆角处理，反复拆装形变时不会在弯折位置出现应力集中导致的断裂，经过上千次的卡装拆卸测试，弹片的回弹力衰减幅度控制在5%以内，能满足长期使用的可靠性要求。相比市面上常见的导轨支架，这款优化后的结构在紧凑性、卡接可靠性、拆装便捷性上都做了针对性调整，尤其适合空间有限、振动工况较多的车载电控系统、小型工业控制箱内部的器件固定使用，不需要额外定制特殊规格导轨，直接适配现有标准DIN导轨安装体系，能直接替换原有同类型支架，不需要改动原有安装布局。
