标准铝制弯型设备防护外壳结构设计

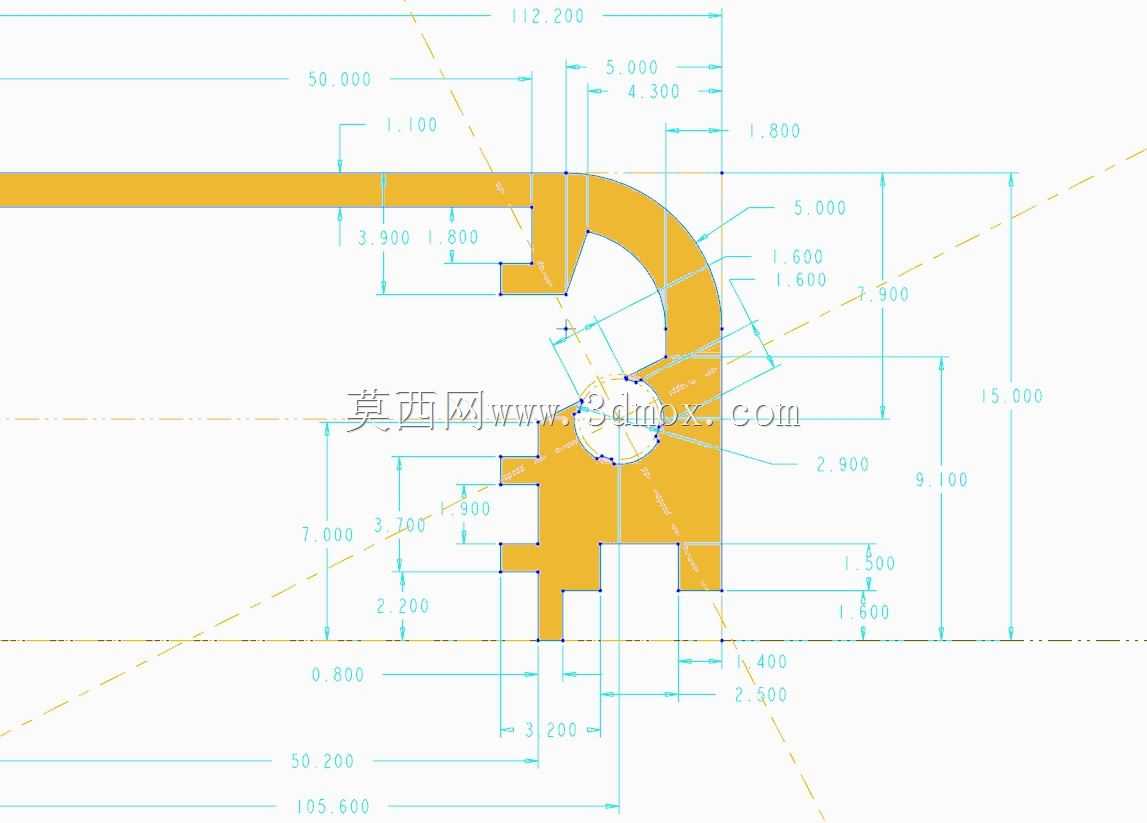

　　这款弯型铝制壳体主要面向工业传感检测类设备的外置防护需求，在自动化产线的工位检测、设备运行状态监测、工业环境参数采集等场景中，能够为内部精密传感元件提供可靠的物理防护，隔绝生产现场的粉尘、切削液飞溅、轻微外力磕碰对核心元件的损伤，同时铝合金材质的电磁屏蔽特性能有效降低车间复杂电磁环境对传感信号的干扰，保障检测数据的稳定输出。从结构设计逻辑来看，壳体采用90度弯折的整体构型，是为了适配设备安装位置的直角转角空间，能够充分利用设备边角的闲置区域完成安装，不需要额外占用产线的平直安装面，对于紧凑布局的自动化设备而言，这种构型能大幅降低安装空间的预留要求。壳体上的多组阶梯卡槽结构，分别对应内部PCB板的卡装定位、密封胶条的嵌装、

　　端盖的扣合固定，不需要额外设计螺丝柱就能完成内部组件的装配，既减少了装配工序的零件数量，也避免了螺丝孔位带来的密封隐患。从尺寸边界来看，壳体平直段的长度适配常规传感模块的安装尺寸，弯折处的圆弧过渡经过应力校核，在铝型材挤压成型过程中不会出现壁厚不均的问题，壳体侧壁预留的多组安装凸台，对应不同规格的传感探头伸出位置，能够兼容多款同尺寸规格的传感元件安装，不需要针对单一型号重新开模。壳体的壁厚设计兼顾了结构强度与轻量化需求，在安装孔位、卡槽受力位置做了局部加厚处理，非受力区域做了适度减薄，整体重量控制在合理区间，安装时不会对设备主体造成额外的负载压力。壳体表面的阳极氧化处理预留层，能够根据使用场景做不同颜色的氧化处理，

　　既可以提升壳体的耐腐蚀性能，也能通过颜色区分不同功能的传感设备，方便车间现场的设备运维与分类管理。在安装适配性上，壳体背部的卡槽能够兼容标准工业铝型材的T型槽安装，也可以通过侧边的安装孔用螺丝直接固定在设备钣金表面，两种安装方式不需要额外加工转接件，现场安装的适配性较强。
