传感器配套矩形塑料防护壳体结构

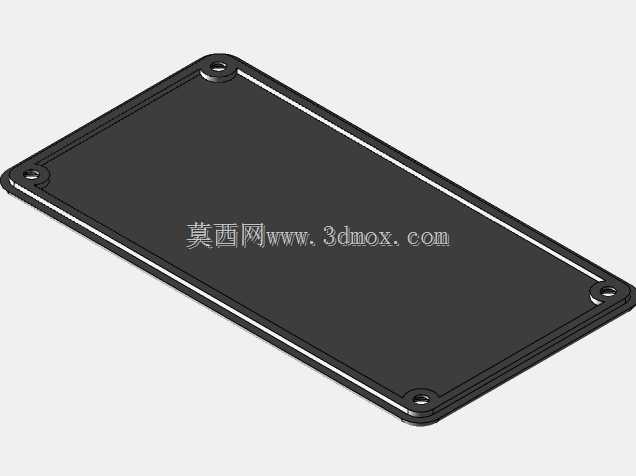

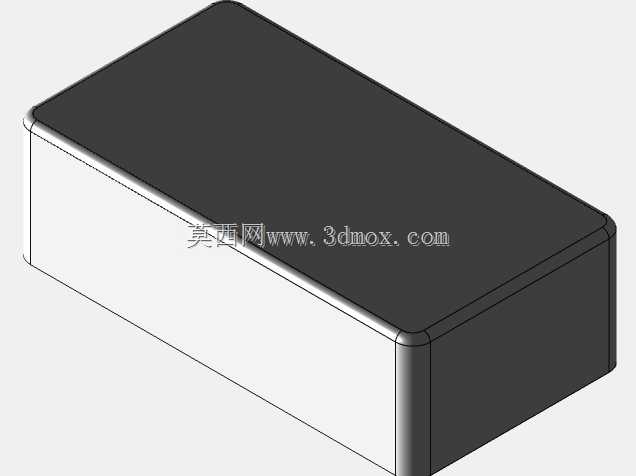

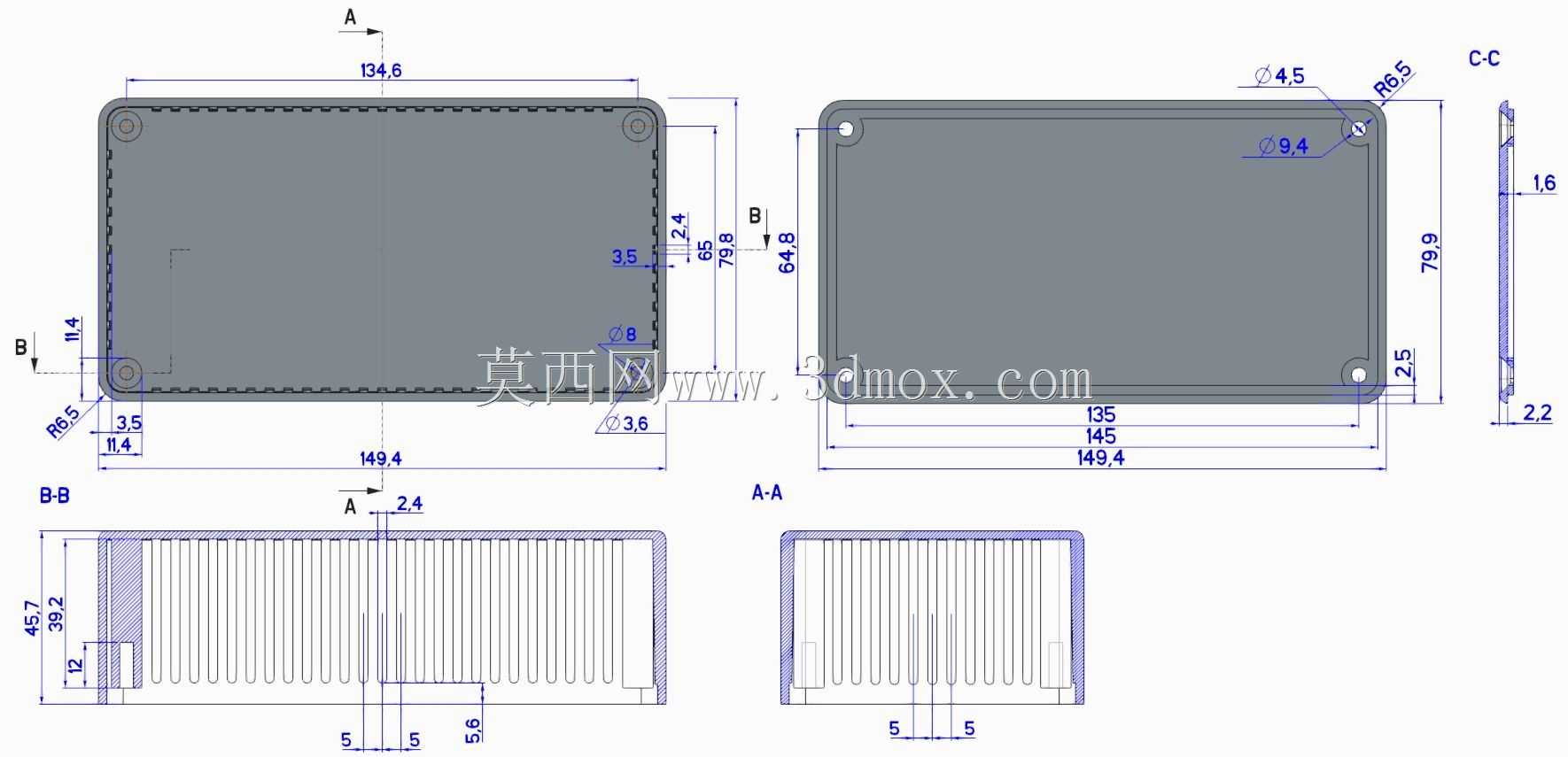

　　这款矩形塑料壳体主要面向工业传感检测类设备的内置电路承载需求设计，日常应用场景覆盖工业现场温湿度采集、光电信号转换、边缘数据采集模块的外置防护，能够在常规工业车间、仓储环境、户外轻度防护场景下为内部PCB板与电子元器件提供物理阻隔，避免粉尘飞溅、轻度磕碰、日常运维中的误触损伤。从结构设计逻辑来看，壳体采用上下扣合的装配形式，边角处做了R角过渡处理，既能够降低注塑生产过程中的应力集中问题，也能避免安装使用过程中锐边划伤操作人员。壳体侧壁预留的安装孔位分布在四个边角区域，孔位做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出壳体表面影响后续的设备嵌装或者壁挂安装。从尺寸边界来看，壳体主体长宽尺寸控制在150mm与80mm区间，

　　整体厚度不到20mm，属于薄型扁平类壳体，能够适配多数空间受限的安装场景，比如设备侧壁内嵌、控制柜面板旁侧挂载、输送线侧方检测点位的模块安装。壳体其中一侧的侧壁预留了接线开口，开口位置做了加厚处理，能够适配常规的航空插头或者防水格兰头安装，方便内部传感器模块的供电与信号走线引出。上下壳体的扣合位置做了止口结构，扣合后能够实现基础的防尘密封效果，配合边角的螺丝锁紧，不会出现日常使用中上下盖错位松脱的问题。壳体表面做了细微的晒纹处理，既能够掩盖注塑过程中可能产生的轻微流痕、结合线等外观缺陷，也能减少使用过程中表面划痕的明显程度，长期使用后依旧能保持整洁的外观状态。壳体内部的筋位设计完全围绕常规通用PCB板的安装尺寸排布，

　　预留的支撑柱高度统一，能够将电路板托举在壳体中间位置，避免电路板直接贴靠壳体内壁，预留出足够的散热间隙，同时支撑柱顶端的热熔柱结构可以直接通过热熔工艺固定PCB板，不需要额外增加铜柱等紧固件，能够降低整体装配的物料成本与组装工时。壳体侧壁的厚度保持均匀一致，整体壁厚控制在2mm左右，既能够保证壳体整体的结构强度，在承受常规的挤压、跌落冲击时不会出现开裂变形，也能避免注塑过程中因为壁厚不均产生的缩痕、翘曲问题，提升量产时的成品率。考虑到传感类设备经常需要在设备旁就近安装，壳体的扁平造型也能够减少对设备周边操作空间的占用，安装时既可以通过边角的安装孔直接螺丝固定在安装面上，也可以搭配背胶或者导轨卡扣实现快速挂载，适配不同现场的安装条件。
