多量程三轴称重测力传感器结构设计

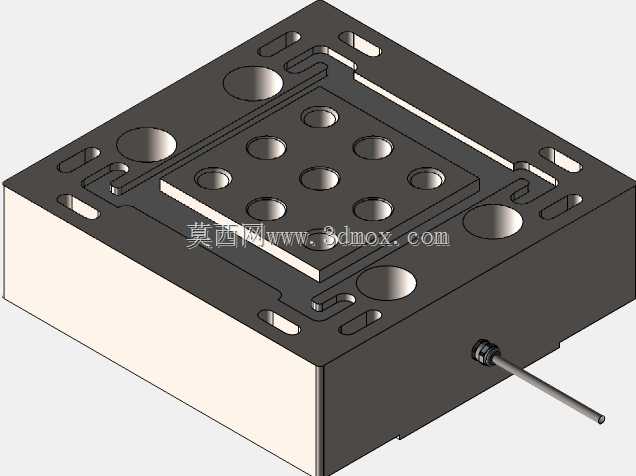

　　在工业测力与称重场景中，三轴力检测的需求一直存在于压装设备校准、重载平台载荷监测、工业机器人末端力反馈、材料力学性能测试等多个领域，这类场景往往需要同时获取垂直方向与两个水平正交方向的力值数据，单轴传感器无法满足多维度力值采集的要求，而这款覆盖50kN、100kN、200kN量程的三轴称重测力结构，正是针对这类中重载多向测力场景开发的弹性体结构。从结构设计逻辑来看，该传感器采用整体式方形弹性体基体，中间区域为载荷承载区，分布的多组安装孔用于直接固定被测载荷或者连接加载工装，外围环绕的S型应变梁结构是核心的力敏变形区，这种对称环绕的梁系布局能够在三个正交方向受力时产生独立、互不干扰的应变输出，有效降低各轴之间的力值耦合误差，

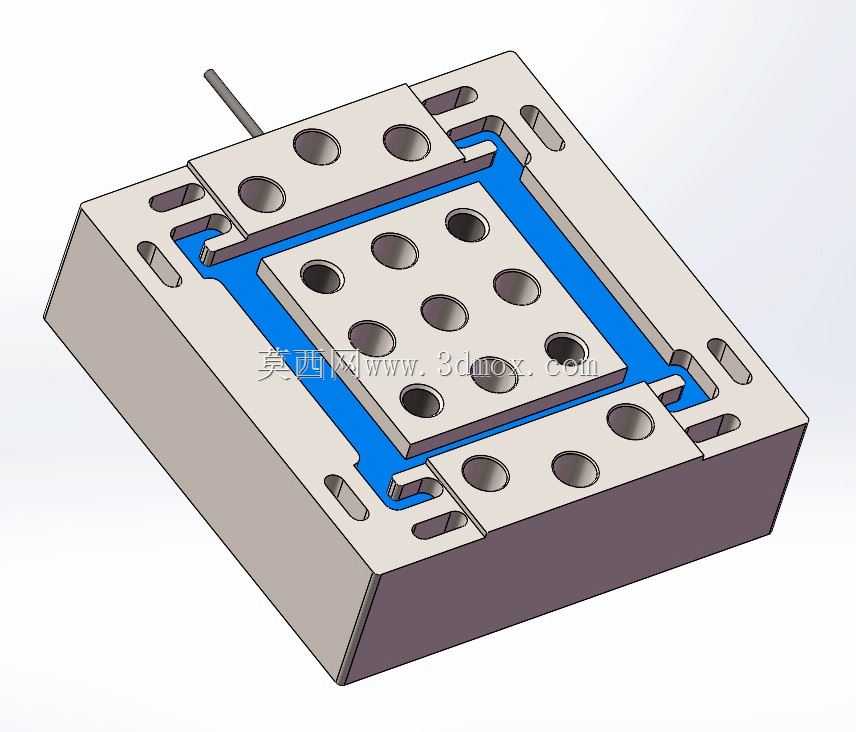

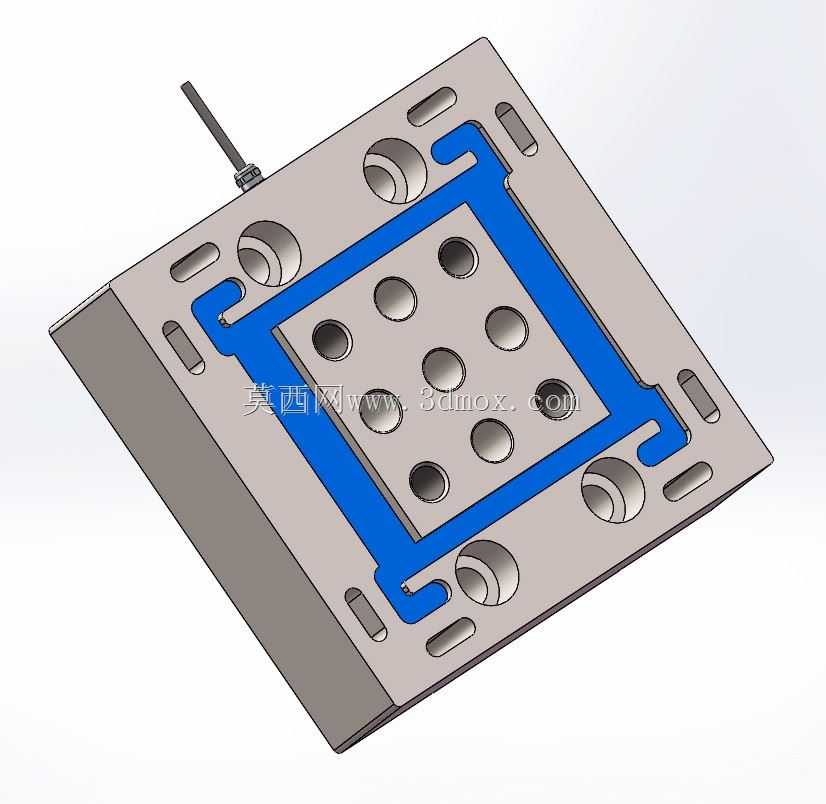

　　避免单方向加载时其他轴输出过大的干扰信号，保证三轴力值测量的准确性。弹性体上蓝色标识的区域为应变片粘贴的核心位置，每个受力方向对应布置全桥应变片组，能够将弹性体的微变形转化为可采集的电信号，实现力值的精准转换。从安装边界来看，传感器整体为方形扁平结构，外围分布的沉头安装孔用于将传感器本体固定在设备基座或者安装平台上，侧面预留的线缆出线槽用于布置应变片的信号传输线缆，避免安装时线缆被挤压破损，整体低厚度的设计能够尽可能减少测力环节的安装高度，降低对原有设备安装空间的要求，适配多数现有压装、检测设备的改造升级需求。在实际使用中，这类传感器可直接集成在重载称重平台的支脚位置，同时检测平台的垂直载荷与水平方向的偏载力，

　　也可安装在大型压力机的压头与工件之间，采集压装过程中三个方向的力值变化，判断压装过程是否存在卡滞、偏载等异常工况，还可用于重型搬运设备的载荷检测，实时反馈不同方向的受力状态，避免过载或者偏载引发的设备损坏。设计过程中对弹性体的梁宽、圆角位置都做了针对性的应力优化，避免应力集中导致的传感器疲劳损坏，保证在满量程载荷下长期使用的稳定性，沉头孔的深度与位置也经过匹配设计，确保安装螺栓锁紧后不会突出传感器承载面，不影响载荷的均匀传递，出线位置的防护结构也能适配工业现场的油污、粉尘环境，提升结构的环境适应性。
