法兰式柱式拉压力称重测力传感器结构

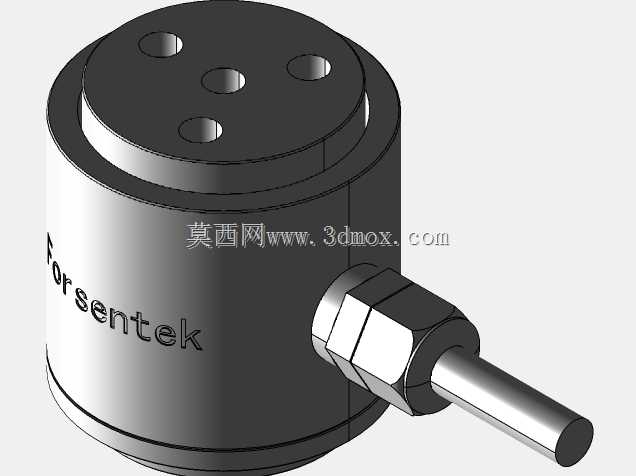

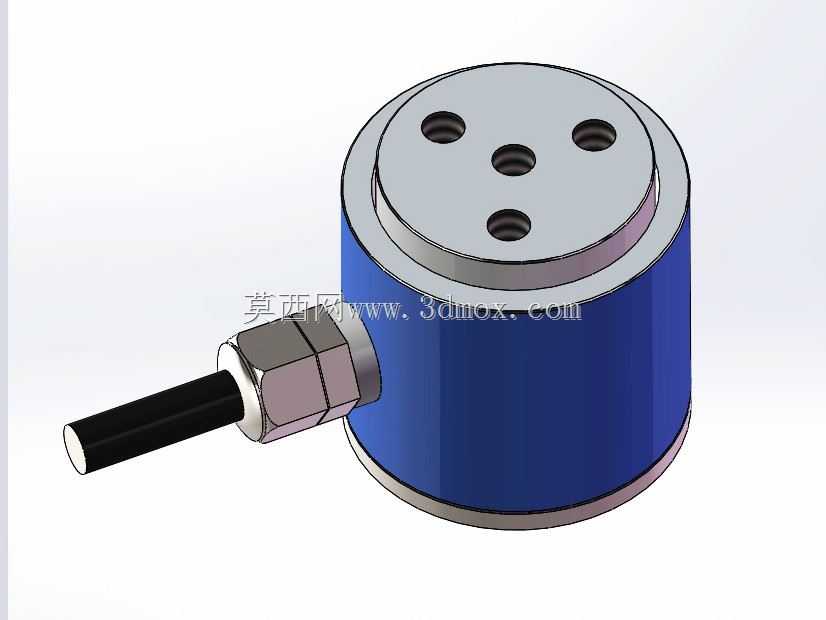

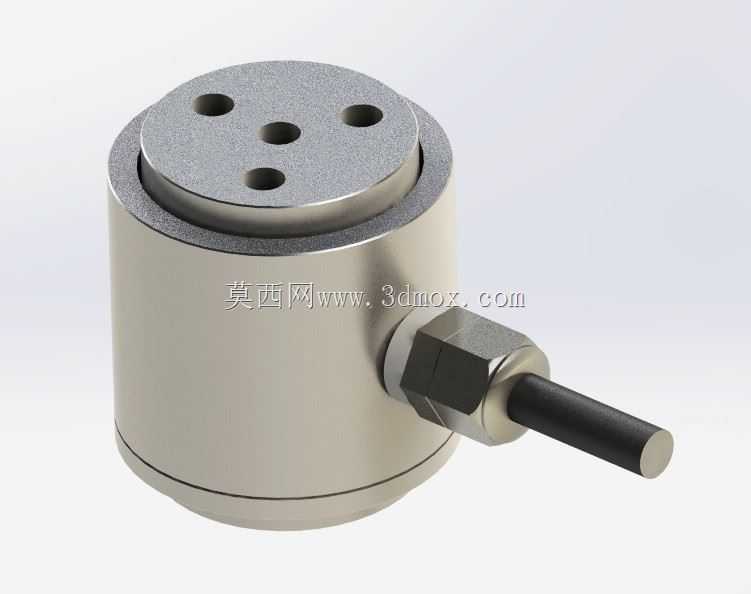

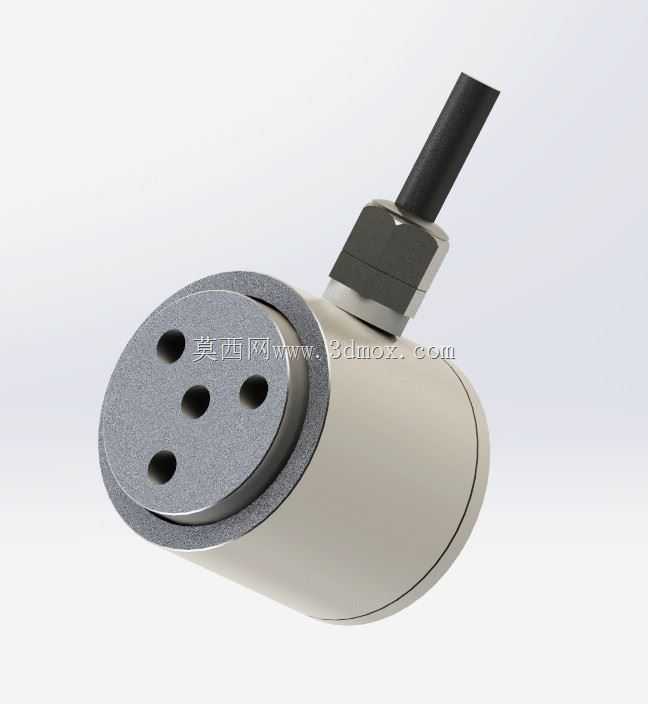

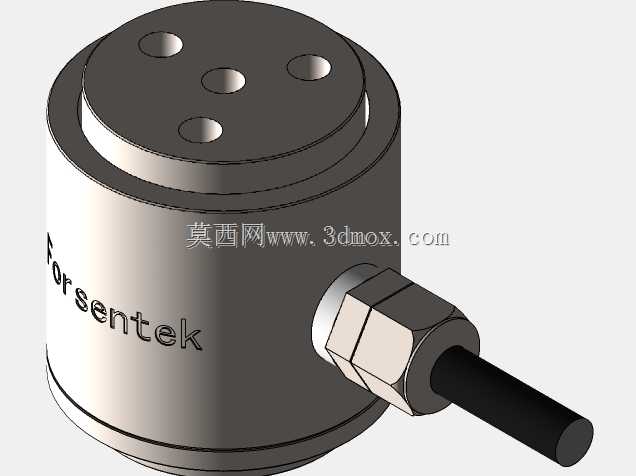

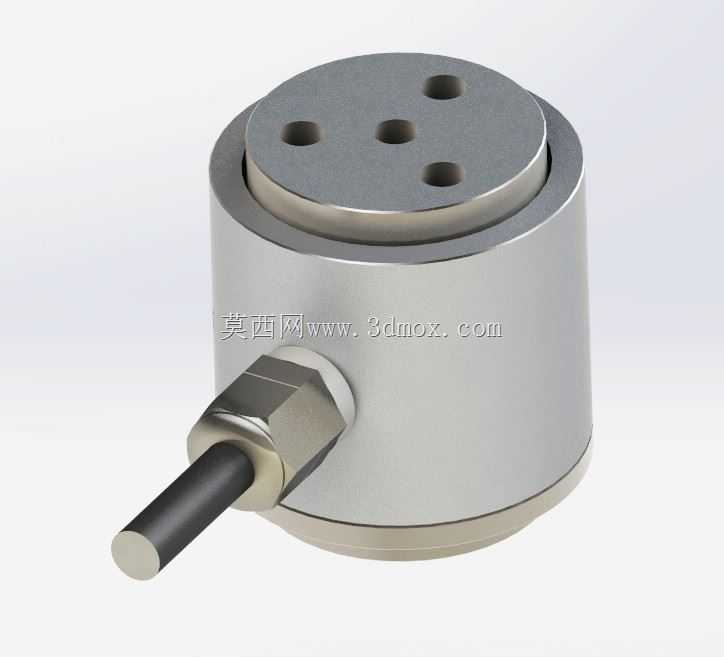

　　这类柱式法兰安装的测力元件，在工业现场的力值检测环节应用十分广泛，小量程规格常被用在精密压装设备的压装力闭环控制、小型拉力测试台的载荷采集，中大量程版本则适配料仓称重、起重设备过载保护、自动化装配线的压合工序力值监控场景，不管是静态的载荷长期监测，还是动态的瞬态力值捕捉，都能通过内部的应变桥路输出稳定的电信号，给后端控制系统提供可靠的力值数据参考。从结构设计逻辑来看，整体采用圆柱形主体搭配上下法兰安装面的构型，主体外壳做了密封处理，侧面引出的屏蔽线缆可以规避工业现场的电磁信号干扰，顶部法兰面预留的多个安装孔位，能够适配不同孔距的安装基座，不需要额外做转接件就能完成固定，安装时只需要保证受力轴线与传感器中心轴线重合，

　　就能避免偏载带来的测量误差。设计过程中优先考虑了受力的均匀性，圆柱形弹性体的壁厚经过反复校核，在保证额定载荷下形变处于应变片最佳工作区间的同时，也兼顾了抗偏载、抗侧向力的能力，避免非轴向力对测量精度造成影响；上下法兰的安装面做了平面度公差要求，安装时配合面的粗糙度和平整度会直接影响测量稳定性，若配合面存在凸起或者倾斜，会导致弹性体受力不均，长期使用还可能造成弹性体的不可逆形变。出线端的接头做了防拉扯设计，线缆与壳体的衔接位置采用压合密封结构，既能防止现场的切削液、粉尘进入传感器内部损坏应变元件，也能避免设备运行过程中线缆被意外拉扯导致的接线断裂问题。从安装边界来看，这类传感器的径向尺寸紧凑，不需要占用太大的安装空间，

　　不管是集成在小型自动化设备的内部工位，还是加装在现有设备的受力节点做改造，都不需要对原有设备结构做大幅改动；安装时要注意预留出线端的线缆弯曲半径，避免线缆过度弯折导致信号传输中断，上下安装面的固定螺栓要按照对称顺序逐步拧紧，保证法兰面完全贴合，不会出现局部应力集中的情况。在实际选型适配时，需要根据被测力的最大值选择对应量程的规格，通常建议实际工作载荷处于额定量程的30%-70%区间，这个区间内传感器的线性度最佳，长期工作的稳定性也更好，若长期处于满量程甚至超量程工况，会加速弹性体的疲劳老化，缩短使用寿命。
