微型按钮式压缩测力称重传感器结构

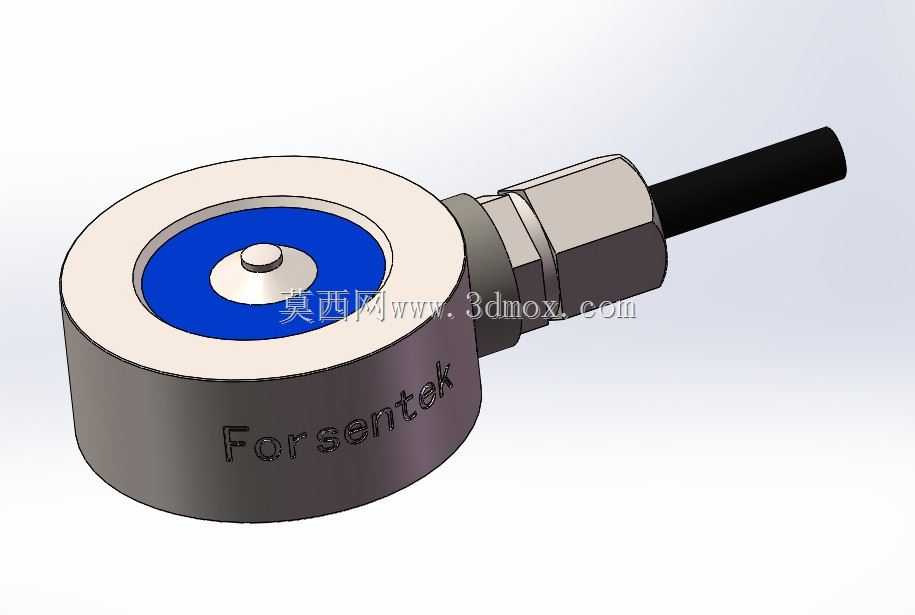

　　做小型压装设备、精密测力工位的结构设计时，经常会遇到安装空间极度受限的测力需求，比如微型轴承压装的压合力监测、小行程按键的按压力标定、精密夹具的夹紧力反馈这类场景，常规尺寸的轮辐式、柱式称重传感器根本塞不进预留的安装位，这款微型压缩式测力结构就是针对这类窄空间场景设计的。整体采用纽扣式的扁平圆形结构，出线方向采用侧向径向引出的方式，不会额外占用轴向的安装高度，整体外径仅15mm，轴向总高度7mm，安装时只需要在安装基座上加工一个直径略大于传感器外径的沉孔，将传感器嵌入沉孔内，受力端对准施力轴线即可，不需要额外设计复杂的安装支架，也不需要预留过大的操作空间，哪怕是在多工位紧凑排布的小型自动化设备里，也能轻松找到安装位置。结构设计上，

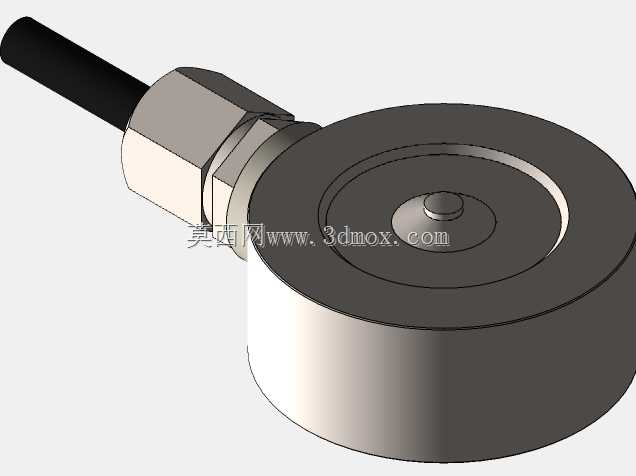

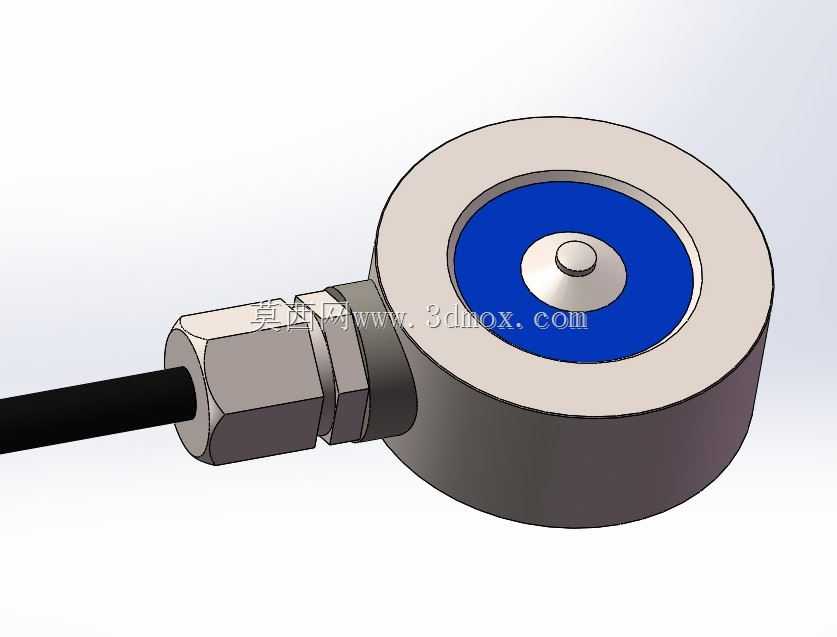

　　受力端采用中心凸起的球面受力结构，能自动适配施力端的微小角度偏差，避免偏载带来的测量误差，哪怕施力压头和传感器轴线存在小范围的不垂直，球面接触也能保证载荷始终沿传感器的轴向传递，不会因为侧向分力影响测量精度，也能减少偏载对内部应变元件的损伤。出线端采用金属六角锁紧的线缆接头，既可以固定出线线缆，避免设备运行过程中线缆被拉扯导致内部接线断裂，也能起到一定的防尘防护作用，适配工业现场的常规使用环境。这类测力结构的量程覆盖5kg、10kg、20kg三个常用的小力值区间，刚好覆盖大部分小型精密装配、检测工位的力值测量需求，不需要为了小力值测量选用大尺寸的大量程传感器，既节省安装空间，也能保证小力值区间的测量分辨率。

　　建模时还原了这类传感器的实际安装边界，结构工程师在做设备布局时，可以直接调用这个模型核对安装空间，确认沉孔深度、出线方向的预留位置是否和周边结构存在干涉，不需要额外测绘实物尺寸，能大幅缩短紧凑工位的设计校核周期。在实际选型应用中，这类微型传感器通常会配套信号放大模块使用，将微弱的应变信号转换为标准的电压或电流信号接入设备的控制系统，实现压装过程的力值闭环控制，比如压装到位时力值达到设定阈值即停止压头进给，或者检测到力值异常时及时报警，避免压坏精密工件。
