方形底座号角式高音扬声器结构设计

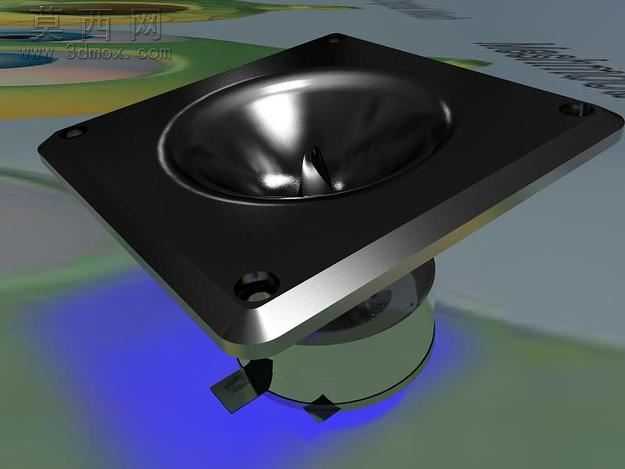

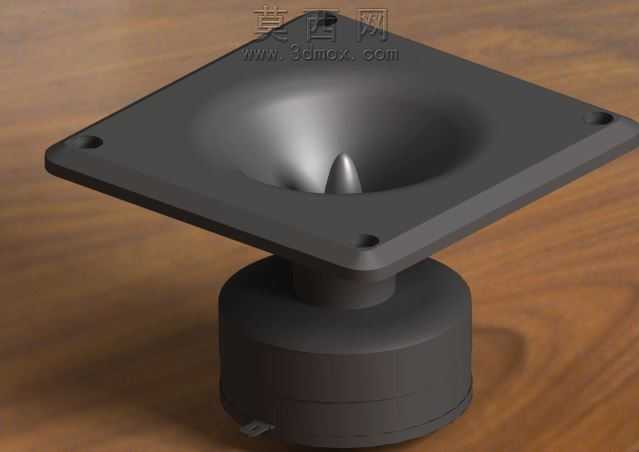

本作品为号角式高音扬声器的三维建模设计，整体采用上下分体式结构布局，上部为方形法兰安装底座搭配内凹式号角扩散腔体，下部为圆柱形磁路驱动腔体，结构衔接处做了顺滑的过渡圆角处理，避免应力集中的同时优化了声学传导路径。建模过程中首先以基准面定位方形安装底座，精准绘制四个角的安装沉孔位置，保证安装孔的同轴度与位置公差符合五金配件的装配要求，号角扩散腔体采用旋转凸台结合放样曲面的方式构建，内部曲面从中心相位塞位置向外平滑扩张，曲面曲率经过反复调整，确保声波在腔体内传导时不会产生多余的驻波反射，中心位置的锥形相位塞与腔体一体成型，用于修正高音的相位差，提升高频响应的平直度。下部的圆柱形驱动腔体与上部号角底座采用同轴定位设计，衔接位置做了止口结构，方便实际生产中的装配定位，驱动腔体外部做了细微的环形凹槽设计，既可以增强腔体的结构强度，也能在外壳注塑或金属压铸时提升材料的流动性，减少成型缺陷。材质渲染方面，整体模型赋予哑光黑色工程塑料材质，模拟ABS或PP材质的表面质感，调整材质的粗糙度与反光参数，还原电声配件常用的哑光黑表面处理效果，放置于木纹桌面场景中添加柔和的环境光与定向主光源，突出模型的结构轮廓与曲面光影变化，清晰展现号角腔体的内凹曲面形态与整体结构比例。设计思路上围绕高音扬声器的声学性能与安装实用性展开，方形法兰底座相比圆形底座更便于在音箱面板上定位安装，四个角的安装孔可直接通过螺丝固定，号角的扩散角度经过合理设定，能够有效提升高频的扩散范围，减少指向性过强的问题，下部驱动腔体的尺寸匹配常规高音单元的磁路结构，保证模型具备实际生产参考价值，所有结构的壁厚都保持均匀一致，符合注塑成型或金属压铸的工艺要求，避免出现壁厚突变导致的缩水、变形等生产问题，整体模型结构完整，细节到位，可用于电声产品的结构设计参考、装配演示以及相关教学场景使用。
