钢管焊接式车辆空间框架结构设计

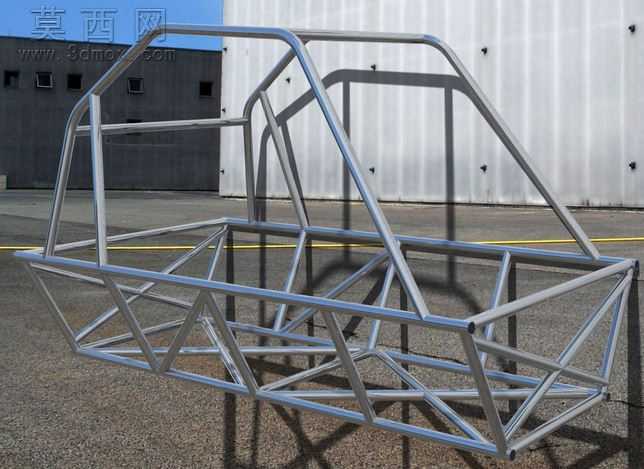

本作品为车辆承载用空间框架结构三维建模成果，建模阶段依托参数化设计逻辑完成整体框架的尺寸定义，首先根据车辆座舱的人机工程边界、动力总成安装预留空间、悬架系统连接点位确定整体外轮廓尺寸，将每一段管材的端点坐标、管径参数、弯折角度全部录入参数表，后续可根据不同车型的适配需求快速调整对应参数，无需重新绘制基础草图。建模过程中严格遵循管材弯折的工艺特性，对所有弯折位置预留合理的弯折半径，避免出现工艺无法实现的锐角弯折，同时对管材衔接的相贯线做精准拟合，保证每一处对接位置的贴合度，为后续焊接工艺的模拟提供准确的几何基础。材质渲染阶段选用金属磨砂钢管材质，还原真实冷拔无缝钢管的表面质感，调整环境光参数突出管材的金属反光特性，同时在框架衔接位置添加细微的焊接纹理效果，让整体渲染效果更贴近实际加工完成的实物状态。结构设计层面采用空间桁架受力逻辑，通过多段斜向管材的交错布置，将座舱区域承受的冲击载荷快速分散到整个框架的各个受力路径上，在保证整体抗扭、抗弯强度的前提下尽可能减少管材的冗余用量，实现结构轻量化的设计目标。框架上预先预留了车身覆盖件安装孔位、座椅固定点位、安全带安装锚点、转向系统安装基座等功能接口，所有接口的位置精度控制在毫米级，可直接对接后续总装环节的零部件装配。整体建模过程同步完成了干涉检查，确认所有管材之间不存在交叉重叠问题，各预留接口的位置不存在装配冲突，导出的模型文件可直接用于后续的有限元受力分析、焊接工艺模拟以及实际生产的下料加工参考。
