汽车前保险杠冲压裁切工装结构设计

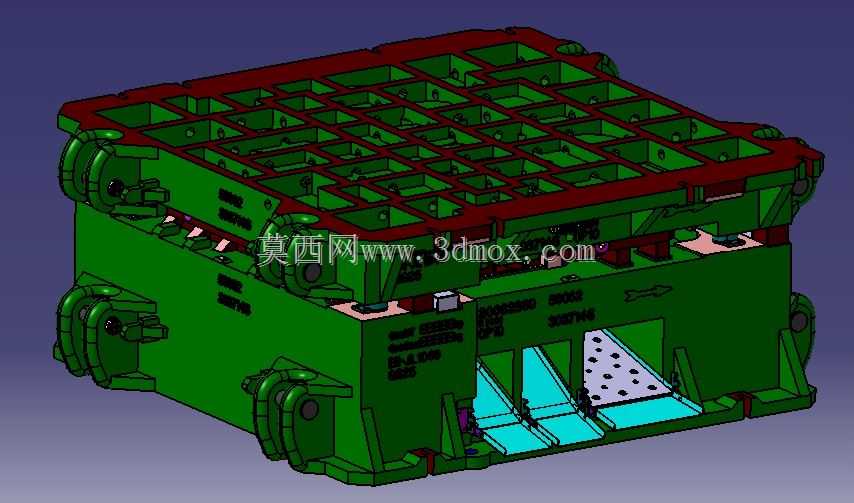

　　这套工装主要应用于乘用车白车身焊装前的板材裁切工序，针对前保险杠覆盖件的异形轮廓修边需求设计，区别于常规平面裁切模具，其结构充分考虑了保险杠大弧度曲面的成型后修边精度要求，可直接安装在对应吨位的闭式双点压力机上完成批量生产作业。从实际使用场景来看，前保险杠作为整车前部的核心外覆盖件，其边缘轮廓的裁切精度直接影响后续与翼子板、前格栅、大灯总成的装配匹配度，传统激光裁切虽然柔性高但单件加工成本高、节拍慢，无法满足量产线每分钟8-12件的节拍要求，这套冲压裁切工装通过上下模的精准合模导向，可一次完成保险杠外周轮廓的冲裁、局部缺口冲切以及安装定位孔的同步加工，大幅提升工序集成度。结构设计上，上模座采用网格筋加强的箱型结构，

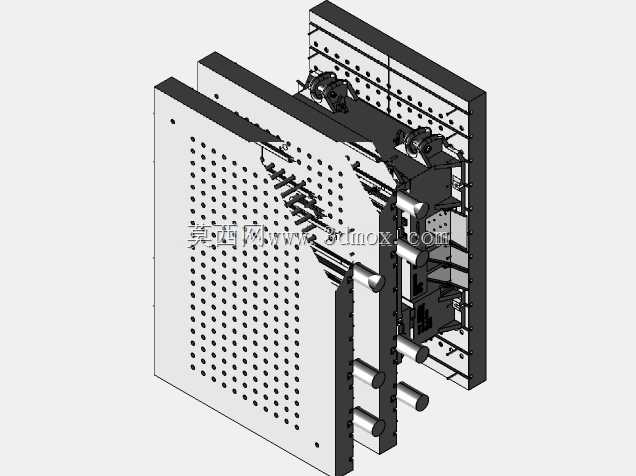

　　在保证整体刚性的前提下尽可能降低模座自重，减少压力机滑块的负载冲击，上下模之间设置了四组对角布置的导柱导套结构，合模导向精度可控制在0.02mm以内，避免长期冲压作业后出现刃口错位啃模的问题。下模座对应保险杠的曲面型面设置了整体式凸模支撑，型面加工数据直接来源于保险杠产品的3D数模，保证裁切过程中板材支撑完全贴合产品型面，避免冲裁过程中出现板材变形、塌边的缺陷。刃口部分采用镶块式设计，不同裁切段的刃口单独加工后通过螺栓、销钉固定在模座上，后续生产中如果出现局部刃口磨损、崩缺，可单独拆卸对应镶块进行修磨或更换，无需整体返修模座，大幅降低后期维护成本。安装边界方面，这套工装的上模柄尺寸、

　　下模座的T型槽安装孔位完全匹配主流2000吨级冲压设备的工作台参数，上下模合模后的闭合高度、开模行程也预留了足够的取件空间，可适配自动化机械手的取件轨迹，无需对现有冲压线的自动化设备进行额外改造。模具内部还设置了多组弹性卸料装置，合模冲裁完成后开模时，卸料板可将卡在凸模上的工件平稳顶出，避免工件随上模带起出现变形，同时在废料滑落通道做了斜面导流设计，冲裁产生的金属废料可直接沿斜面滑入设备下方的废料输送线，无需人工定期清理模腔内部的积料，减少生产过程中的停机等待时间。针对保险杠不同位置的裁切力差异，设计时对刃口做了阶梯式冲裁角度处理，将整周刃口的冲裁峰值力分散到不同的压力机滑块行程区间，避免瞬时冲裁力过大导致压力机过载，同时也能减少冲裁过程中的设备振动，提升刃口的使用寿命。
